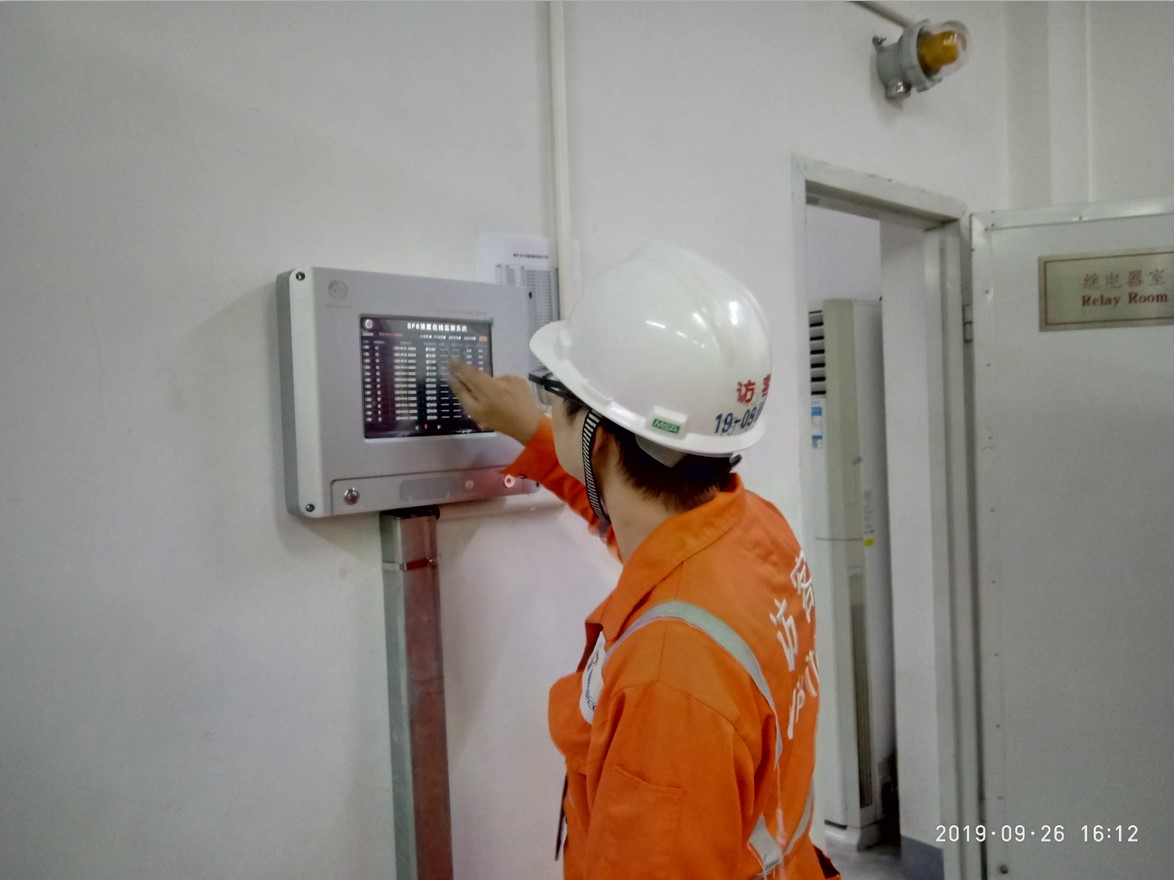

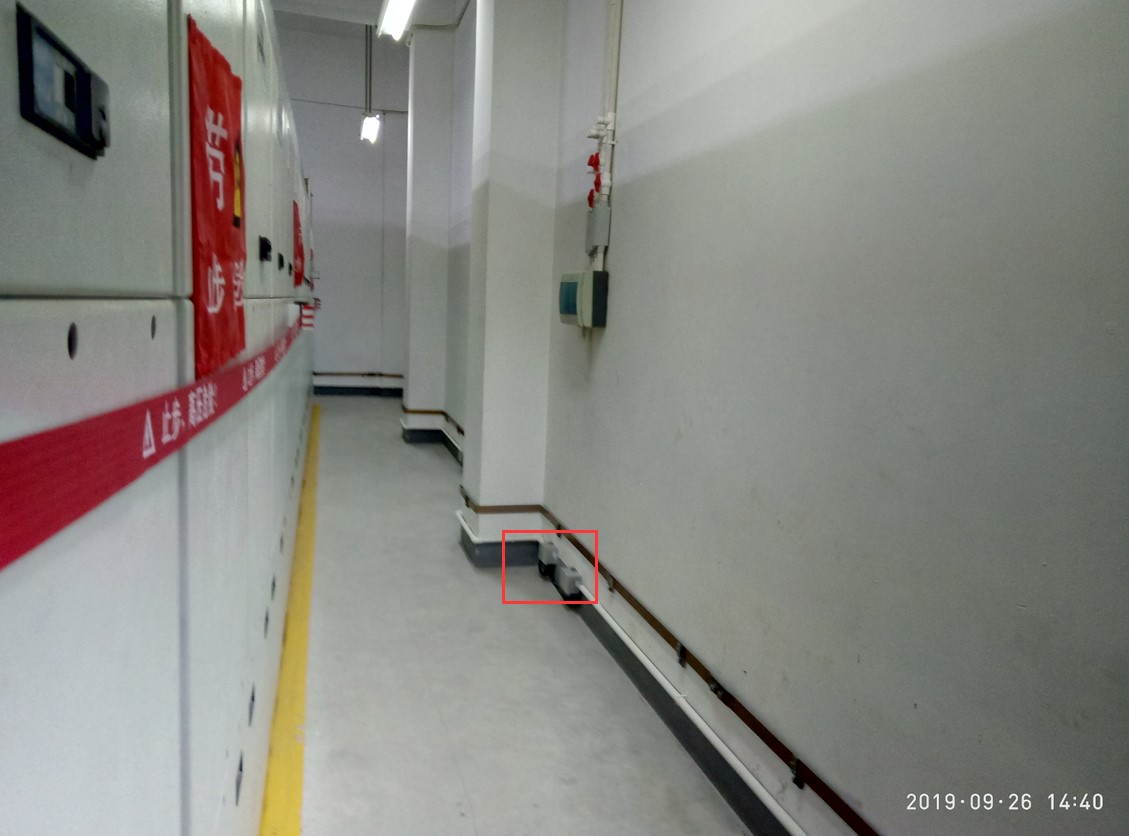

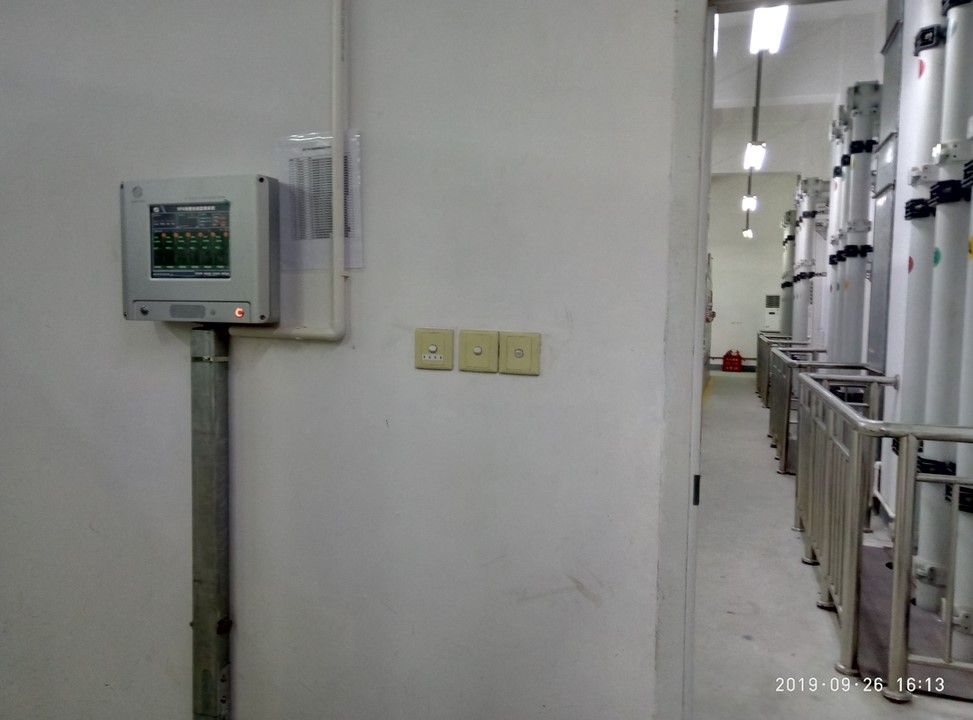

上海赛科化工220KV开关室多功能SF6气体泄漏监控报警系统应用
发布时间：2019-09-27
来源：jsydl 浏览次数：92次
上海赛科石油化工有限公司220KV开关室的SF6气体泄漏监控报警系统布置安装由韦弗斯检测2019年9月进行改造安装到位。SF6气体泄漏监控报警系统达到功能如下：
1、一台主机可监测3个区域，每个区域独立探测、独立报警、独立联动风机；
2、SF6气体泄漏及氧气在线实时监测，高灵敏度响应；
3、对SF6报警点可任意设置；
4、每天多达8个时段的定时排风设定功能；
5、远动风门控制功能，主机输出无源接点至风门控制回路从而可在远方进行自动开关风门操作；
6、手动排风功能；
7、最近排风停止时间显示；
8、操作简单，系统显示一目了然；
9、采用高性能32位处理器和大容量电子硬盘存储技术，可实现历史数据、事件记录、通风记录的掉电保存和查询；
10、现场总线通讯，可根据需要扩展气体检测探头；
11、提供RS232和RS485通讯接口，可与上位机连接，实现远程监控；
12、采用微波感应模块，人到自动开启背光，并语音提示监测环境状态，实现人性化设计；
13、采用不小于10.4英寸TFT彩色LCD显示，人操作时亮，停止操作40秒后自动关闭背光。
2 风机功能
1）工作条件
A. 风机在正常情况下环境温度在 t≤45℃，相对湿度φ≤95%条件下能长期连续运行；在运营初期高湿度可能产生凝露条件下，能可靠运行；
B. 风机（包括电动机）可长期仓储在环境温度 t≤45℃，相对湿度φ≤95%的环境中，在运营初期高湿度可能产生凝露条件下，一旦安装及调试完成后不需要任何处理即可投入正常运行。
2）技术要求
A. 风机表面清洁、平整、无碰伤、划痕及锈斑；镀层牢固、色泽均匀一致，厚度均匀一致，无剥落现象。
B. 风机由机壳、叶轮、电机、电源接线盒等组成，吸风端有便于接口风管的装置。
C. 风机为高效、低噪声设备。
D. 在额定转速的工作区域内，风机的实测空气动力性能曲线与提供的性能曲线偏差满足以下要求：在规定的流量、压力下，风机的流量、压力最大偏差不大于±5%；在接近最高效率点处，风机工况点实际效率与给定效率的最大偏差不大于±3%；噪声达到《通风机噪声限值》JB/T8690 要求。
E. 风机每天连续运行不小于15年，第一次大修前安全运转时间≥24000h。
F. 风机配用电机采用380V/50Hz电源。风机整体设计应考虑风机的拆卸维修，连接风机的软接管、基础固定螺栓均可灵活拆卸。
G. 风机在组装过程中，静平衡先于动平衡。风机出厂随机配备减振装置，减振效率大于93%，其机壳振幅应符合有关标准的规定，且应提供与风机配套的紧固螺栓。
H. 机壳的制造精度符合有关规范的规定，机壳内电机支座有足够的强度与刚度，能承受运转产生的动负荷，应考虑运行后维修的可能性与方便性。
I. 应提供叶片探伤报告、材质分析报告、风机电机耐高温检测报告、叶轮动静平衡试验报告、加油周期及方案、风机能效等级标准。
J. 应考虑现场运输条件的限制，需配合施工单位提出相应的运输方案，并能保证风机的整体性能。
K. 风机叶轮动、静平衡应满足G2.5级振动要求。所有风机在装配后应做整机动平衡，其标准应基于ISO1940及AMCA 204/3标准G2.5级，出厂前在每台风机上附由计算机打印出的振动频谱分析图表。
3）主要部件和材料性能要求
A. 叶片结构应采用高效率、高强度的结构型式，叶片可以静止角度调节，叶片、轮毂均采用高强度铝合金材料钢模（ZL114）压力铸造。叶片应靠键与键槽牢固地固定在驱动轴上。轴向通过锥套式连接结构将叶片缩紧在驱动轴相应的位置。便于拆装维护。
B. 电动机轴承采用优质轴承，轴承更换周期不小于75000小时，第一次维护应在累计运行时间不小于10000小时后进行。电动机需采用二级能效。
C. 风机所配用的电机应在连续运行的所有方面，符合IEC34或相应级别的标准要求，可在t≤45℃，相对湿度φ≤95％的环境下连续操作；电机为球式或柱式轴承，密封油脂或软润滑脂结构。风机及传动装置具有良好的接地措施以避免静电累积。
D. 风机在组装过程中，静平衡先于动平衡，正常运行时，其机壳振动速度有效值不大于4.5mm/s。
E. 应提供与风机配套的减振器和紧固螺栓。
F. 风机便于启停控制，所配置配电箱满足可接入火灾控制、SF6报警监控控制、手动控制等功能。
功能介绍
A. SF6气体浓度超标检测和显示
检测信号实时触发，现场主机动态显示SF6开关室内各气体探头处SF6浓度状态，当浓度超过500ppm时（用户可100-1000ppm之间自行设置告警临界值），红色字体显示超标状态下的SF6浓度值，否则绿色字体显示正常状态下的SF6浓度值。
B. 氧气含量检测和显示
检测信号实时触发，现场主机动态显示SF6开关室内各气体探头处的氧气含量值，当氧量≤18.0%时，氧量值红色字体提示，否则绿色字体显示实际值。
C. SF6浓度和氧气含量控制功能
SF6气体浓度超标1000ppm（国标值）或氧气含量≤18%（国标值）时，系统自动控制启动通风，直到SF6浓度和氧气含量恢复正常。
D. 按时段定时通风
系统可以按时段（用户可定义多达8个时段）设定风机每天定时启动和停止的多个时间段，以保证SF6开关室每天都能按需要通风。可定时最长持续通风时间23小时59分；最短持续通风时间1分钟。
E .SF6浓度和氧气含量异常自动通风
如非强制通风或设置时段通风，系统在检测到SF6浓度和氧气含量异常时启动风机进行通风。从启动开始后的15分钟内如又有监测单元检测到有SF6浓度或氧气含量异常则时间从新检测到的时间开始计时，计满15分钟系统自动关闭风机。
F .强制通风
风机在停止状态时，按下主机触屏界面“手动/自动”通风切换按钮，系统可以进行强制通风；风机在运行状态时，按下主机触屏界面 “手动/自动”通风切换按钮，系统将会强制关闭风机。可在显示器右上角查看当前风机运行状态。
H .温度检测和显示功能
系统通过温湿度监测单元实时检测并动态显示当前SF6开关室内的温度值。
I .湿度检测和显示功能
系统通过温湿度监测单元实时检测并动态显示当前SF6开关室内的湿度值。
J.风机应便于启停控制，所配置配电箱应满足可接入火灾控制、SF6报警监控控制、手动控制等功能。
G. 3个工作区发生超限报警后声和光分开，每个工作区发出超限报警后风机自动启动应对应每一个超限报警区进行。
