  • NDIR红外SF6气体传感器模组(WFS-S1-S)
  • NDIR红外SF6气体传感器模组(WFS-S1-S)

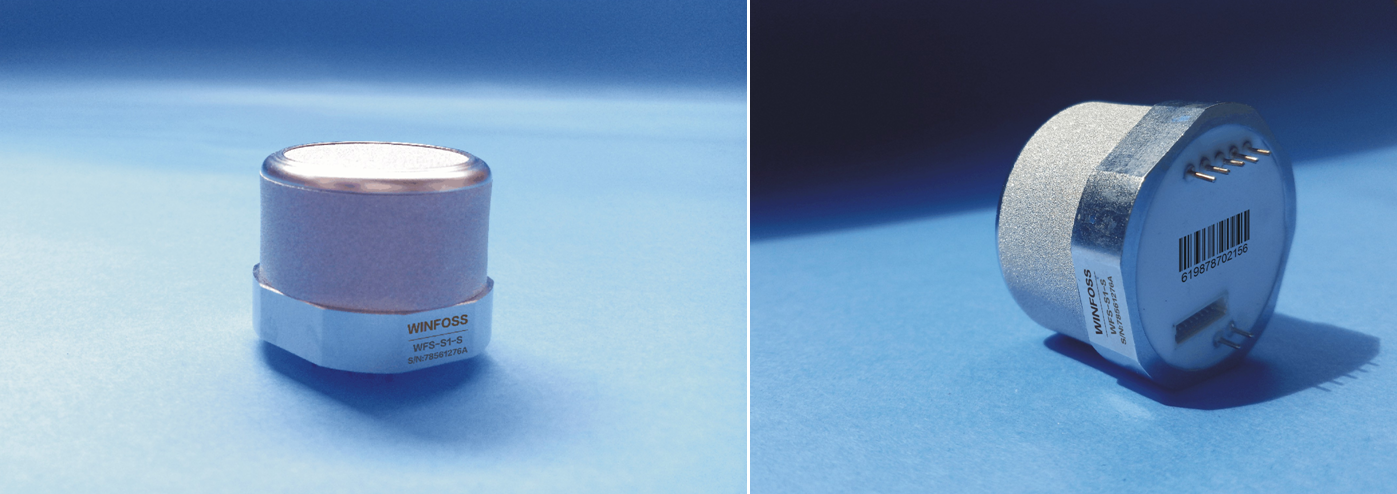

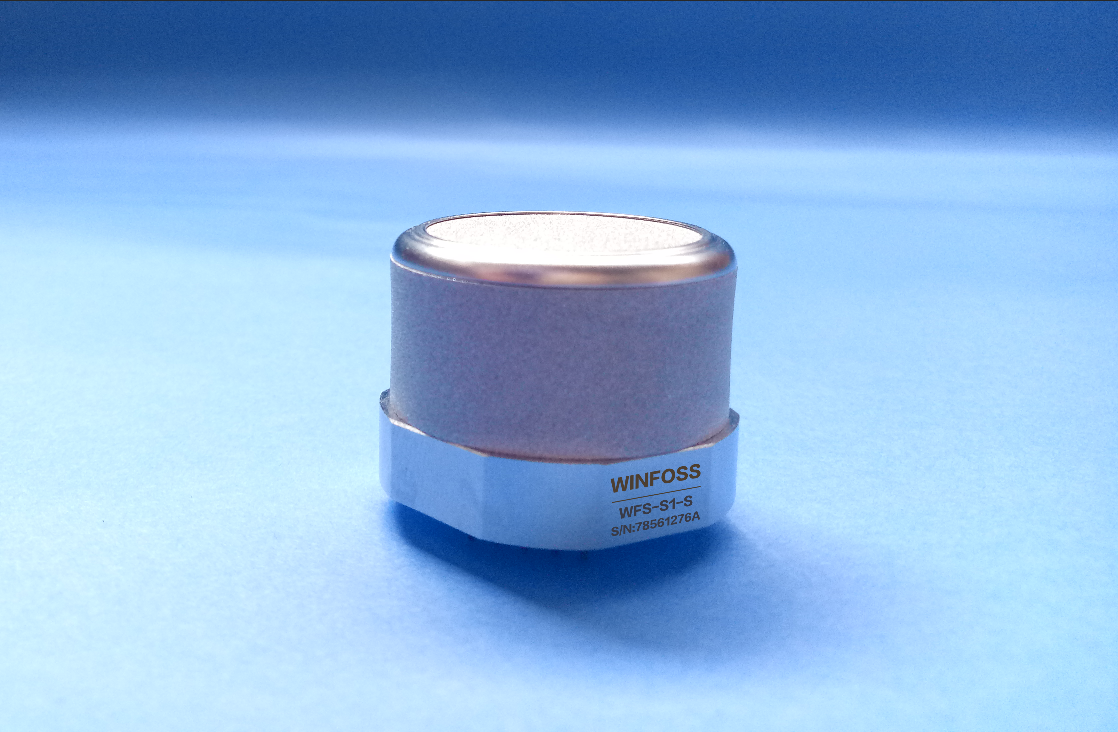

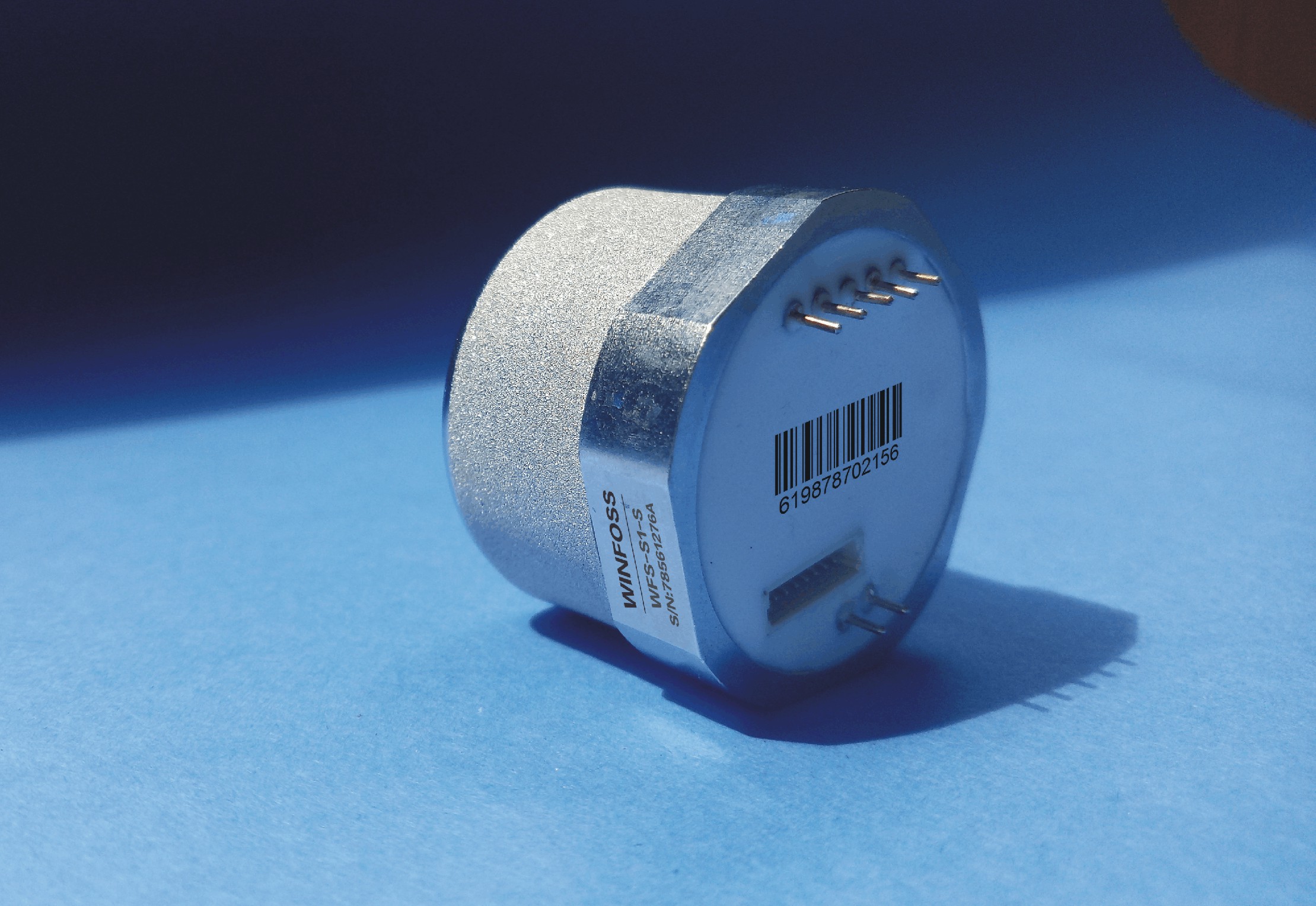

NDIR红外SF6气体传感器模组(WFS-S1-S)

SF6红外传感器

支持平台:Windows/Linux/Unlix

软件大小:10M

品牌:WINFOSS

型号:WFS-S1-S

检测原理:非分光红外吸收检测(NDIR)

检测量程:0~2000ppm(标准型),其他量程可定制

检测精度:≤±2 % FS 1

工作温度:-15到45摄氏度

响应时间:大约30秒(Td90,在50%FS处测得

产品详情/ Product details

NDIR红外SF6气体传感器模组_SF6红外传感器(WFS-S1-S)基于双光束双波长红外测量技术及高精度数字处理技术,广泛应用于高压开关 GIS 室SF6气体泄漏监测(0-100ppm),SF6气体检漏仪(0-50ppm)和 SF6 纯度分析仪(0-100%)。内部集成完整的漂移自动控制和温度补偿电路。



NDIR红外SF6气体传感器模组(WFS-S1-S



SF6红外精密测量、标准开放的通信协议,便于您的二次开发;专用于电力行业高压设备中SF6气体的精密探测!


概述

NDIR红外SF6气体传感器模组(WFS-S1-S)基于双光束双波长红外测量技术及高精度数字处理技术,广泛应用于高压开关 GIS SF6气体泄漏监测(0-100ppm),SF6气体检漏仪(0-50ppm) SF6 纯度分析仪(0-100%)。内部集成完整的漂移自动控制和温度补偿电路。

NDIR红外SF6气体传感器模组(WFS-S1-S)采用双光束非分光红外线(NDIR)检测技术,具有抗其他气体干扰、保养维护简便、稳定性好、自带温度补偿。标准Modbus ASCII协议,数字输出和模拟输出可选等优点。适用于SF6泄漏报警、现场施工防护、单一气体分析、在线监测、工业过程分析等多种应用场合。

产品特点

采用独有的免光池NDIR技术,配备高透气不锈钢外壳,并可外接氧气传感器,采用数字信号输出。由于针对SF6特定波长设计,具有抗其他气体干扰,不需气泵管路、体积小、外壳坚固耐腐蚀、使用维护方便、适应恶劣环境、能够同时上传输出六氟化硫含量和氧气含量等特点,适用于泄漏报警,环境检测、在线监控,气体成份分析等应用场合。

与电化学和负电晕放电原理相比,红外SF6传感器的优点:

l  红外光谱吸收原理(NDIR)。

l  双波长,带温度补偿。

l  高可靠性,与其他气体不会产生交叉反应。

l  与电化学传感器相比,六氟化硫传感器红外传感器长达10年的寿命。

l  高性价比,可承受的优惠价格。

l  与电化学传感器相比,六氟化硫传感器省去售后维护费用。

l  数字量和模拟量输出方式可选,二次开发应用方便。

l  微型结构,低功耗设计。

l  无辐射源,无二次危害。



与热导原理相比,NDIR红外SF6气体传感器模组(WFS-S1-S)优点:

l  红外SF6纯度传感器体积小。

l  红外SF6纯度传感器低功耗,可电池供电。

l  红外SF6纯度传感器无需庞大的加热系统。

l  红外SF6纯度传感器操作温度宽(-20-+60°C)

l  3年以上的校准周期,无需频繁校验仪器。

l  高可靠性和稳定性,日常无需维护SF6纯度分析仪。


技术参数

l  检测气体:六氟化硫(SF6)。

l  检测原理:非分光红外吸收检测(NDIR)。

l  检测量程:0~2000ppm(标准型),其他量程可定制。

l  检测精度:≤±2 % FS 1。

l  工作温度:-2545摄氏度。

l  工作压力:9501050毫巴。

l  环境湿度:0~95%RH。

l  预热时间:小于2分钟。

l  响应时间:大约30秒(Td90,在50%FS处测得)。

l  工作电压:5V。

l  工作电流:小于200毫安。

l  输出信号:UART,其他形式可定制。

l  附属功能:外带一路ADC,可接氧气传感器。

l  使用寿命:大于6年。

l  保存温度:-2555摄氏度。

l  力:1 ppm。

l  性:≤±2 % FS 1。

l  线性误差:≤±1 % FS 1。

l  检测下限: <10 ppm。

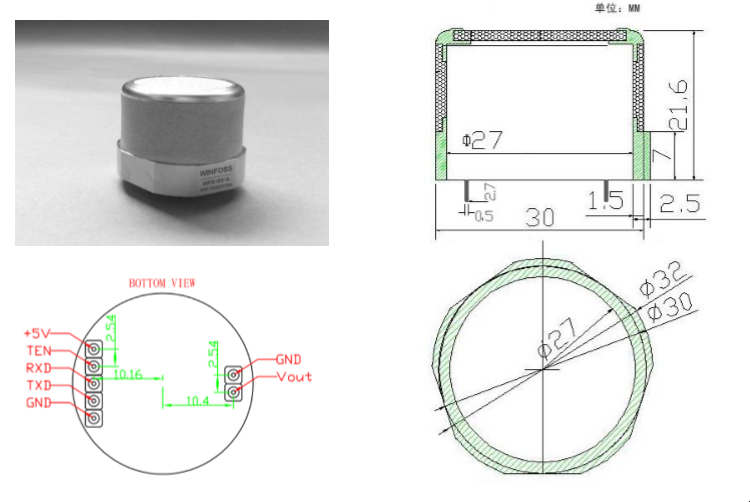

 引脚说明

序号

名称

功能

说明

1

+5V

电源输入

电压范围4.9V~5.1V

2

TEN

发送使能

用于控制RS485芯片的收发

3

RXD

UART口接收端

5V逻辑电平的UART

4

TXD

UART口发送端

5V逻辑电平的UART

5

GND

接地



6

Vout

电压输出

0.4~2V电压输出。内阻约20K欧,可接一个运放或直接接ADC芯片,不可用于供电流。

7

GND

接地





服务保障

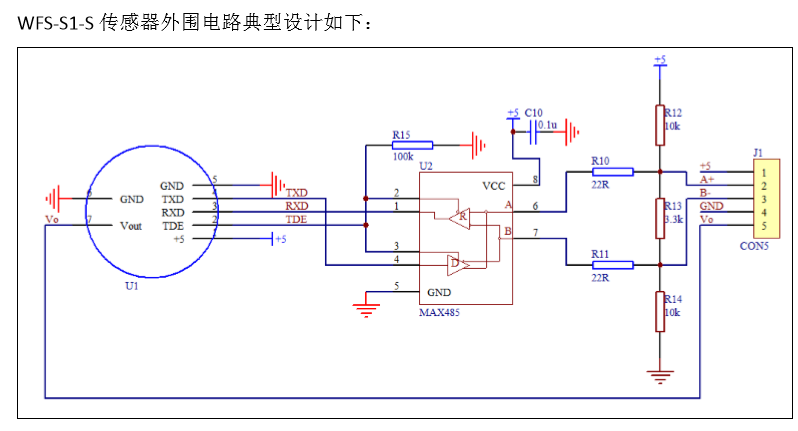

l  提供应用电路、扩展氧气传感器电路、接口程序和通信定义。

l  提供详尽的中文说明书和技术指导。

l  一年质保,终身备品支持和维护。

l  热线电话365天全天候解答用户的咨询。
