SF6气体回收装置(Winfoss-R1Tou)气体管路全部采用紫铜管路联接,具有更稳定可靠的使用寿命,并保证管路和接头之间联接可靠和优良的密封性能。

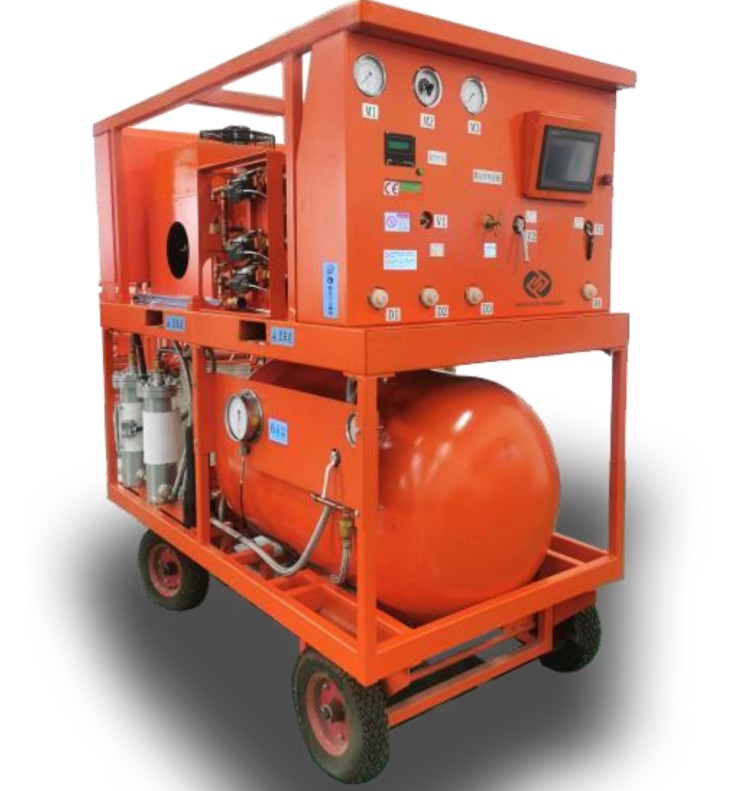

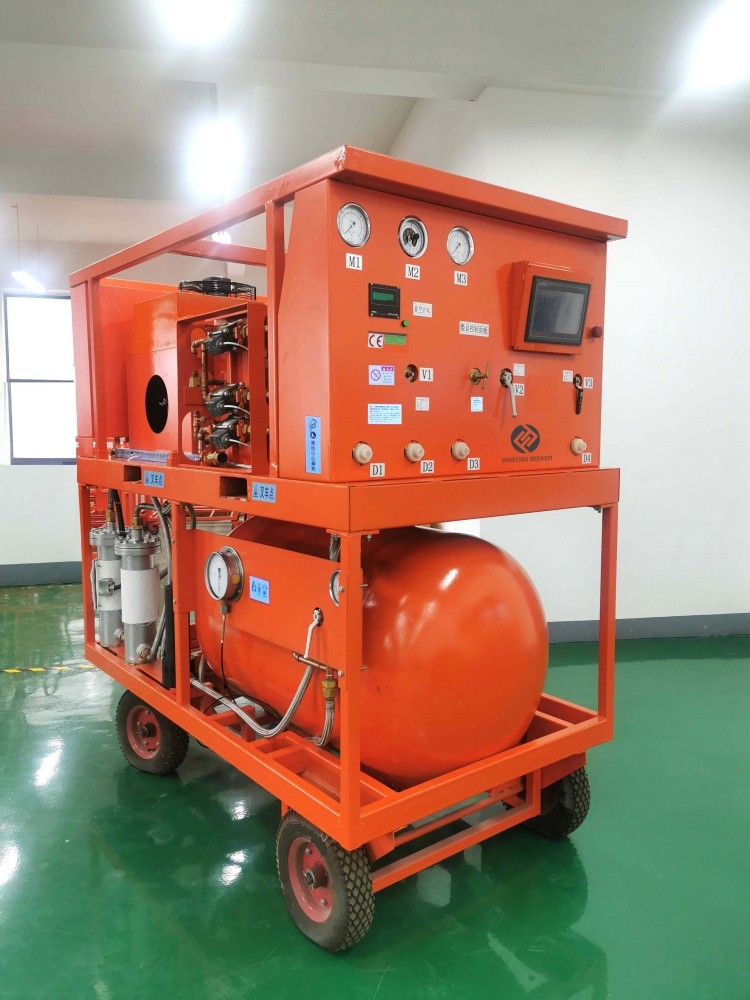

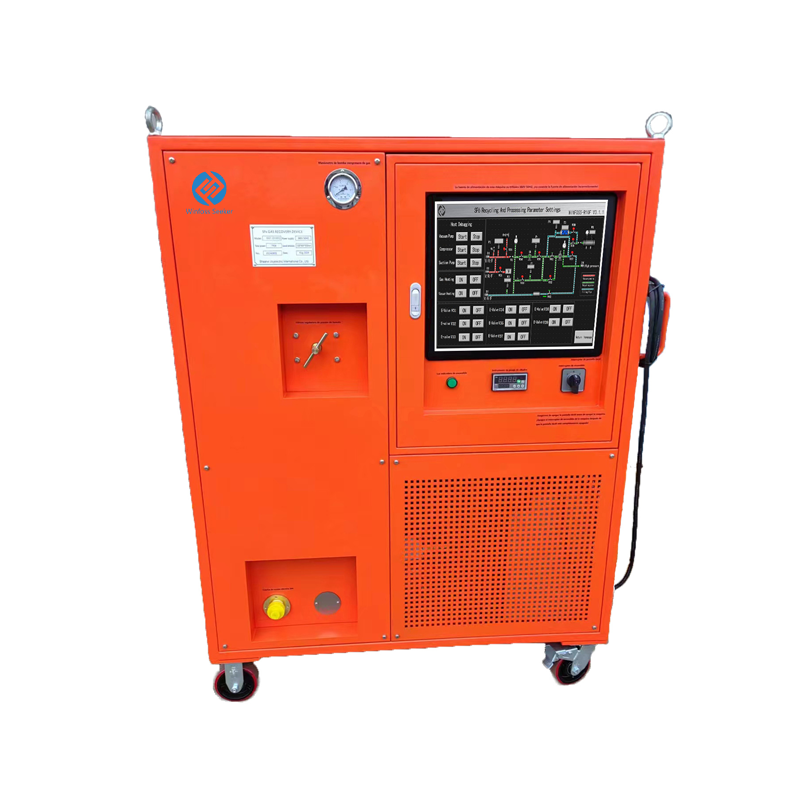

SF6气体回收装置(WINFOSS-R1Tou)
概述
SF6气体回收装置(Winfoss-R1Tou)是韦弗斯公司为中国电力行业、开关制造企业设计的一种大容量、全功能、SF6充气回收车。能够完成面向各种SF6开关站(包括柱式开关、GIS组合电器、开关柜等所有以SF6介质电气设备)在内的气体充灌、回收、抽真空、气体转移等全部功能,包括气体的干燥和过滤净化。整个回收装置包括:采用高速压缩机、双级直联高速率真空泵、电磁真空装置、驱动装置、美国分子式再生过滤干燥器以及电气控制部件。用于SF6气体应用的抽真空、充气、回收三大功能。设备采用自主研发的全无油气体压缩机对SF6进行压缩并液态储存。系统采用双控系统,全封闭结构,防护等级更高。
SF6气体回收装置(Winfoss-R1Tou)气体管路全部采用紫铜管路联接,具有更稳定可靠的使用寿命,并保证管路和接头之间联接可靠和优良的密封性能。
采用10.4英寸彩色触摸屏操作,具备中英文互换式操作面板,操作过程简单明了,装置的各项功能和操作提示均在触摸屏上操作实现,并且重要的参数如压力、SF6气体重量、真空度等也在触摸屏上显示,触控操作屏具有以太网和USB接口功能。
功能特点
l 功能齐全(回收、抽真空、过滤干燥、存储、气体回充)五大功能齐全。
l 对装置本身的储气罐、管路系统抽真空及进行真空度测量。
l 对六氟化硫电气设备抽真空及进行真空测量。
l 从六氟化硫电气设备中回收气体并加以储存或压入气瓶中,而且能进行残压测量。
l 真空泵内置防返油阀,杜绝回收装置进出口返油。
l 将剧毒的低氟化合物滤除使气体达标。
l 完全过滤粉尘等固体杂质。
l 气体回收率99.9%以上。
l 回收和灌充采用两个独立系统,不发生气体交叉污染。
l 界面简洁明了,操作简单。
l 多重安全阀设置,剔除安全隐患。
l 核心件进口。
l 再生式过滤器,无需定期更换。
l 再生式过滤器,无需定期更换。
功能简介
l 回收:通过启动高速真空泵和电磁真空装置等电气的控制部件后,将设备内的SF6气体抽取出来。
l 净化:内置全套的净化系统,将回收的SF6气体经过多次干燥、过滤分离进行净化。
l 抽真空:对SF6开关本体内的残余气体通过电磁真空装置和驱动装置等,可靠稳定快速抽取,使SF6开关本体内达到标准要求的高真空状态。
l 充气:通过启动装置内压缩机和驱动装置等,给电气设备内补充一定量的SF6气体,充气容量根据设备规定自行设置。
l 转移:设备可以对储气罐内的气体长期保存,另外可根据实际应用将SF6气体转移至钢瓶。
技术参数
型号 | Winfoss-R1Tou | |
型式 | 高压液化,手推车式 | |
工作环境温度 | -20℃~45℃ | |
SF6无油双级压缩机 | 标准排气量:≥18M3/h(最大60M3/h) | |
最大吸入压力: 8bar | ||
排气压力:50bar(50Kg/h) | ||
回收泵 | 标准排气量:30 Nm3/h | |
极限压力:1mbar绝对压力 | ||
真空泵 | 标配抽速 : 63M3/h | |
极限真空: 0.1mbar绝对压力(系统极限真空0.2mbar) | ||
抽真空速度:≤0.5(h/M3 )(抽真空从0.1MPa至133Pa需时间 ) | ||
最终真空极限:≤10Pa。≤0.5 | ||
真空度保持:在133 Pa压力保持24h,真空度值上升<400 Pa。 | ||
初始压力 | ≤0.8 MPa(20℃) | |
回收后终压极限值 | ≤0.5mbar(20℃) | |
气体湿度控制 | <80µL/L(SF6气体湿度为1000µL/L时) | |
回收速度 | 1m³的SF6气体(0.8MPa,20℃)回收到1m³初压为2MPa的标准储气罐中,当设备残压达到5×10-3 MPa时,回收气体时间≤0.7h;当设备残压达到1.33×10-3 MPa时,回收气体时间≤0.8h(配套5米DN20管路) | |
充气速度 | 出压<133Pa的1 m³容器充如SF6气体至0.8MPa(20℃)压力时,充气时间≤0.2h(配套5米DN20管路) | |
年漏气率 | 回收装置本体<0.1%;储气罐本体<0.5% | |
回收净化干燥后 | <40µL/L | |
油份控制 | 0 µg/g | |
尘埃过滤控制 | 粒径<1µm | |
液化方式 | 高压液化 | |
汽化方式 | 电加热 | |
干燥过滤方式 | 真空加热活化再生 | |
年泄漏率 | ≤0.5% | |
电源 | 三相四线制,380V,50Hz 3相220V,60Hz可选 | |
噪声dB(A) | ≤75 | |
操作方式(触控系统) | 采用10.4#触控屏 | |
储 液 罐 | 容器类别 | 一类 |
设计压力(MPa) | ≥5.0(20℃) | |
设计温度(℃) | 40 | |
贮存容器容积(L) | 300L | |
贮存容器贮液量(kg) | 300kg | |
规格 | 设备尺寸(长*宽*高) | 2700mm*1300mm*1880mm |
设备质量 | 1650kg |
标准配置
l SF6气体回收装置 1台
l DN20 DN40, 5米长DN20橡胶软管 1根
l 3米长DN8橡胶灌瓶管 1根
l 回收装置与开关设备的转换接头 1只
l 钢瓶连接头 1只
l 中文说明书 1本
l 出厂检验报告等用户资料 1套
服务保障
l 提供现场培训指导,开展现场演示操作。
l 提供详尽的中文说明书和用户指导。
l 一年免费保修,终身备品支持和维护。
l 热线电话365天全天候解答用户的咨询。
