F6密度继电器校验仪(Winfoss-A22),是一种智能化全自动的SF6无排放环保型内置气囊密度继电器校验仪器。该仪器采用单周期指令微机技术,运行速度是普通单片机的10倍,能对指针式接点输出及智能式电流输出的SF6 密度继电器进行现场校验,采用中断方式对密度继电器的动作进行实时捕获,因此该仪器测量更准确及时。本仪器是一种可在任意环境温度下对SF6气体的压力进行标准换算的便携式校验仪器,它也可以对SF6密度表、压力表进行校验。
SF6密度继电器校验仪(Winfoss-A22)
全自动完成,全程对外零排放 SF6气体,健康、环保,配置对应国内外各种开关的全套接头,省心!
概述

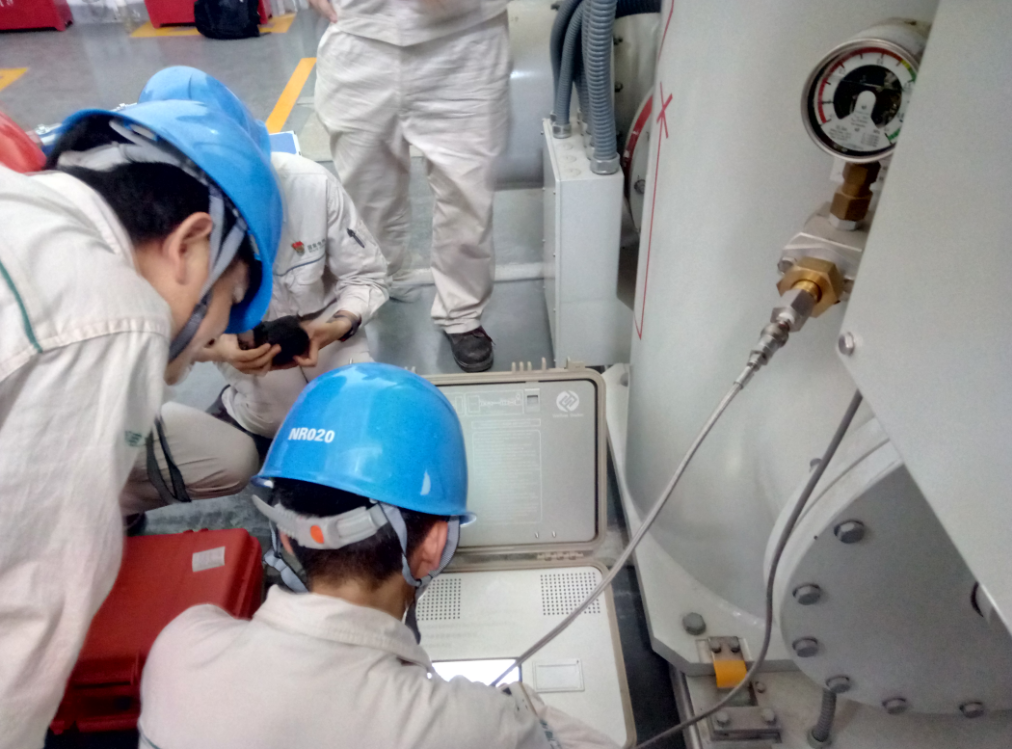

SF6密度继电器校验仪(Winfoss-A22),是一种智能化全自动的SF6无排放环保型内置气囊密度继电器校验仪器。该仪器采用单周期指令微机技术,运行速度是普通单片机的10倍,能对指针式接点输出及智能式电流输出的SF6密度继电器进行现场校验,采用中断方式对密度继电器的动作进行实时捕获,因此该仪器测量更准确及时。本仪器是一种可在任意环境温度下对SF6气体的压力进行标准换算的便携式校验仪器,它也可以对SF6密度表、压力表进行校验。
在封闭容器中,一定温度下的SF6气体压力可代表SF6气体的密度。习惯上把20℃时SF6气体压力作为标准值。在现场校验时,在不同的环境温度下,测量的压力值都要换算成其对应20℃时的压力值,用以判断SF6密度继电器的性能。
Winfoss-A22无排放环保型SF6密度继电器校验仪可全自动完成校验过程,对环境没有任何污染,使用方便测量准确,中文菜单操作简单明了。
功能特点
l 仪器内置胶囊置换式气室,校验范围覆盖全量程0-1Mpa,校验过程平缓流畅,一次完成,中间无需中断补气,全部校验过程SF6气体零排放。
l 仪器内置胶囊置换式气室,实现静密封代替动密封,提高仪器密封性。
l 校验过程中SF6气体内循环,对大气无排放,更环保,更安全。
l 结构上采用手阀、自密封阀双密封设计,操作简便且能防止管路进入水分和空气。校验前后无SF6排放和泄露。
l 补气装置结构简单,操作容易。清洗补气可以最大程度降低内部微水和杂质气体含量。
l 可自动识别密度继电器常开型和常闭性;可校验单信号(单报警、单闭锁)、单报警单闭锁和单报警双闭锁密度继电器。

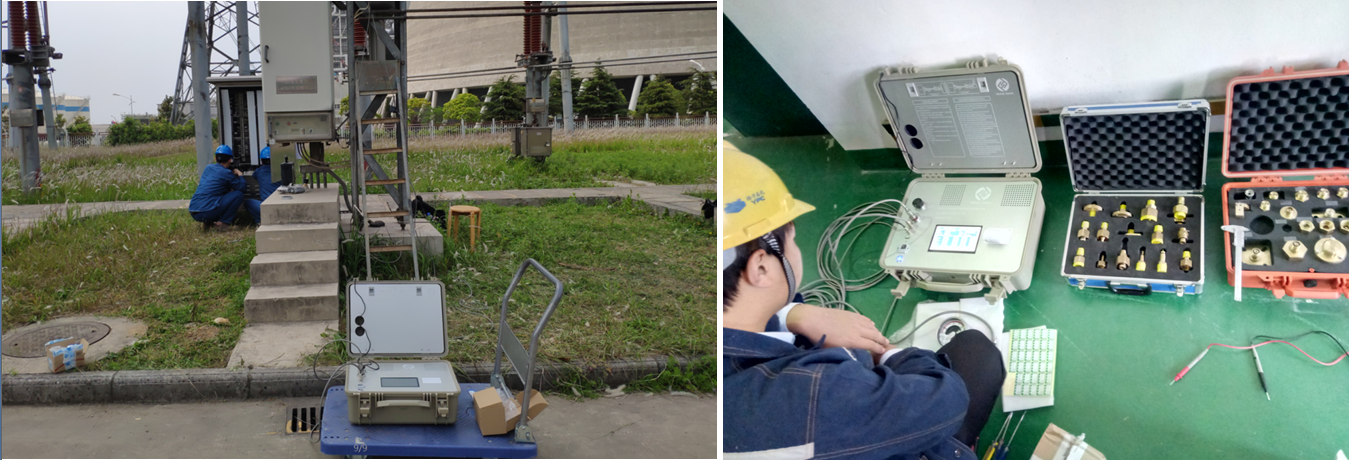

l 配备全套过渡接头,大多数型号开关的密度继电器不用拆卸即可进行现场在线校验。
技术参数
测量精度: | 优于0.2 |
压力显示分辨率: | 0.001MPa |
压力测量范围: | 0-1.000MPa |
温度测量范围: | -35-100℃ |
温度测量误差: | ≤±1.0℃ |
工作原理: | 采用气缸法自动加压,内置气囊,无需外接气源 |
SF6气体排放量 | 全部校验过程SF6气体零排放 |
显示方式 | 7英寸超大工业级高清彩色触摸屏 |
操作方式 | 触摸屏和实体按键两用 |
数据存储 | 可以保存100组测量数据,校验数据可终生保存 |
数据打印 | 自带高速微型热敏打印机,校验结束后可打印校验结果。 |
通讯方式 | 内置USB接口,方便分享数据。 |
工作电源: | 交直流两用 AC/DC:220V±10% 50Hz (内置大容量锂电池组24V 20Ah) |
整机功耗 | <50W |
校验时间: | 全量程校验时间≤ 5min,气压调节过程平缓。 |
校验原理
密闭在容器中的气体压力是随着温度的变化而变化的,为了有个统一标准进行比对,我们通常把20℃的相对压力值作为标准值。密度表校验的时候就是根据压力和温度的对应关系转换成20℃时的等效压力值,从而再进行比较。
l 闭锁回复值校验:
在SF6密度继电器指针为零位时,给继电器缓慢匀速进行充气,当SF6密度继电器发出闭锁动作时,记录当时环境温度下的压力值,并转换成20℃时的等效压力值,此等效压力值即为SF6密度继电器的闭锁回复值。
l 报警回复值校验:
给SF6密度继电器缓慢匀速进行充气,当SF6密度继电器发出报警动作时,记录当时环境温度下的压力值,并转换成20℃时的等效压力值,此等效压力值即为SF6密度继电器的报警回复值。
l 超压回复值校验:
给SF6密度继电器缓慢匀速进行充气,当SF6密度继电器发出超压信号后,开始缓慢匀速的给SF6密度继电器进行放气当继电器超压报警信号发出时,记录当时环境温度下的压力值,并转换成20℃时的等效压力值,此等效压力值即为SF6密度继电器的超压回复值。
l 报警值校验:
在环境温度下,当SF6密度继电器内压力值高于报警回复值时,开始匀速缓慢放气,当SF6密度继电器发出报警信号时记录当时环境温度下的压力值,并换算到20℃时的等效压力值,此等效压力值即为SF6密度继电器的报警值。
l 闭锁值校验:
给SF6密度继电器缓慢匀速进行放气,当SF6密度继电器发出闭锁信号时,记录当时环境温度下的压力值,并转换成20℃时的等效压力值,此等效压力值即为SF6密度继电器的闭锁值。
l 超压值校验:
给SF6密度继电器缓慢匀速进行充气,当SF6密度继电器发出超压信号时,记录当时环境温度下的压力值,并转换成20℃时的等效压力值,此等效压力值即为SF6密度继电器的超压值。
产品配置
l 校验仪主机: 1台
l 两端自密封的连接气管: 1根
l 校验点采样导线: 1根
l 温度探头: 1根

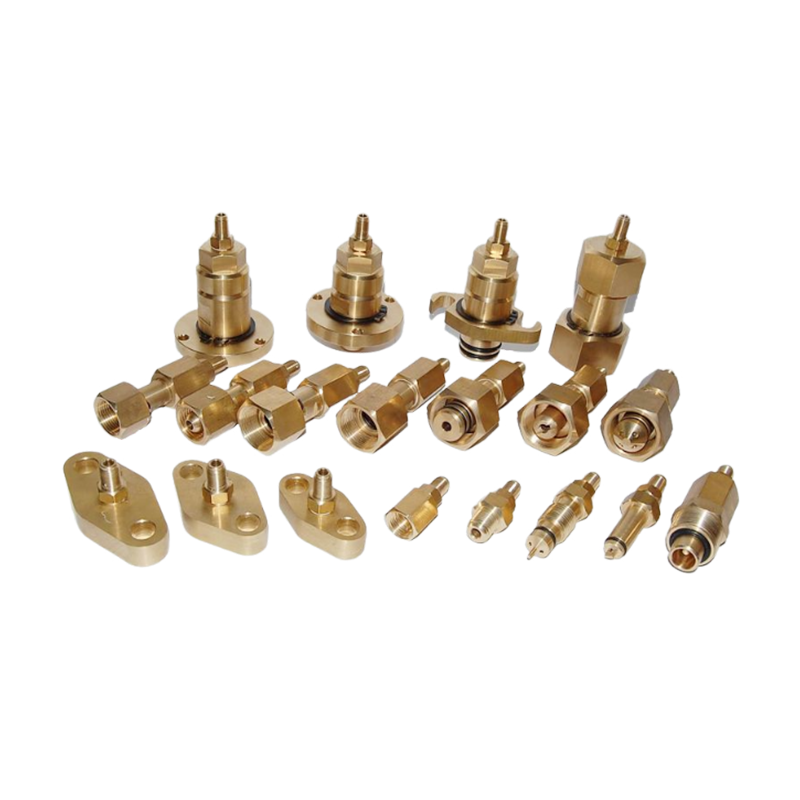

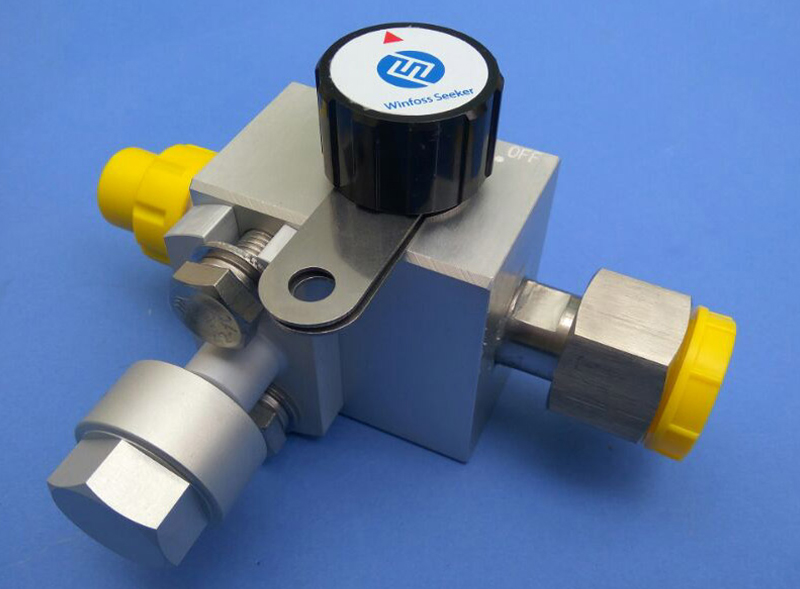

l 全套过渡接头: 1套
l 专用工具箱: 1只
l 电源线: 1根
服务保障
l 提供现场培训指导,开展现场演示操作。
l 提供详尽的中文说明书和用户指导。
l 一年免费保修,终身备品支持和维护。
l 热线电话365天全天候解答用户的咨询。
