SF6高速回收装置(Winfoss-R1Eco)是一款容量适中、全功能,结构紧凑,SF6压缩机全无油,极大的减少处理和过滤成本,该技术的应用满足了对生产过程高度安全要求的高压电气开关制造企业以及电力行业。整个装置包括:无油SF6压缩机、真空压缩机、真空泵、数字式真空表、电磁真空装置、低温冷凝装置、再生式过滤干燥器、高耐压电磁阀、仪器仪表、安全控制器等、主要部件原装进口。

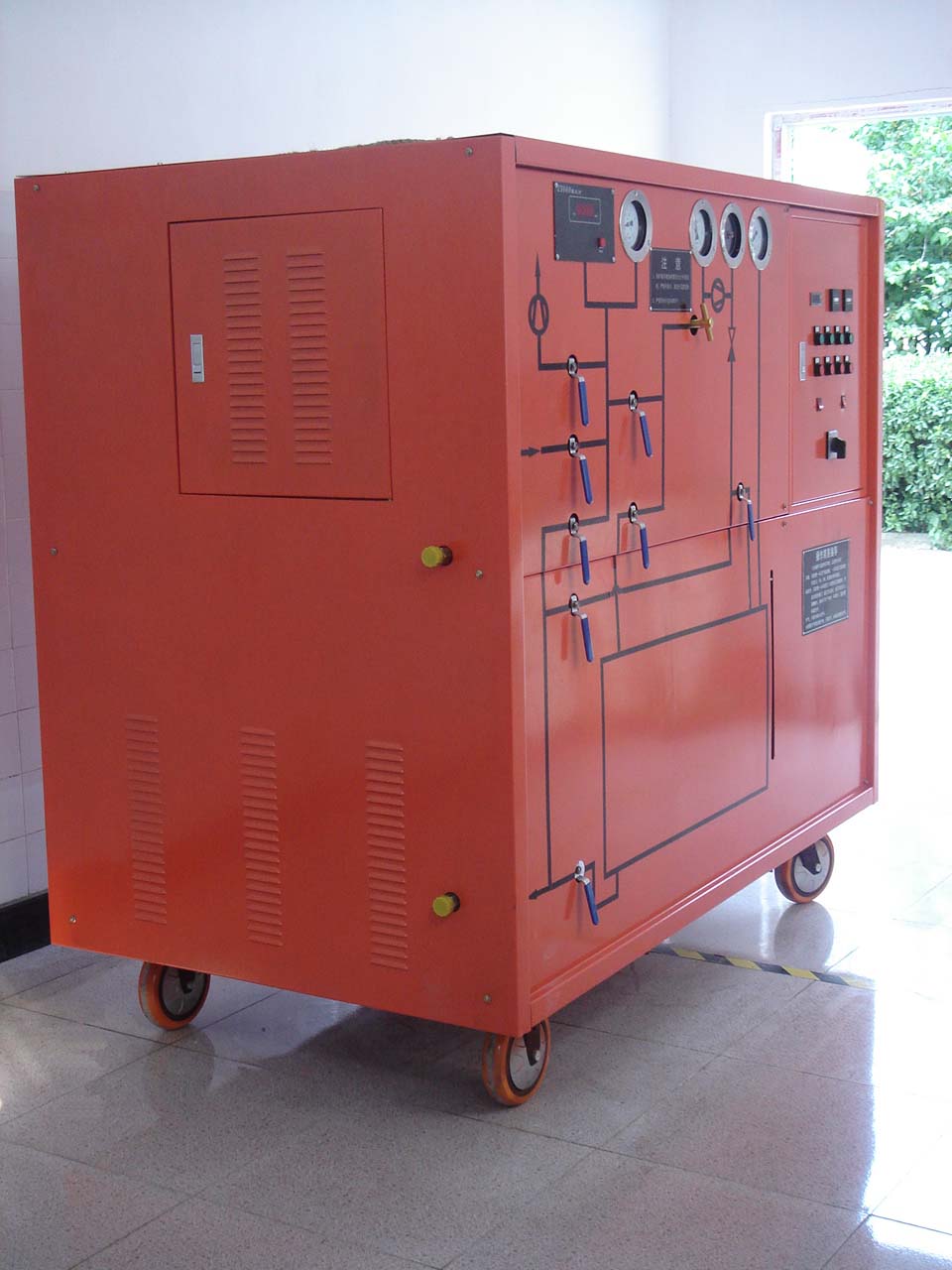

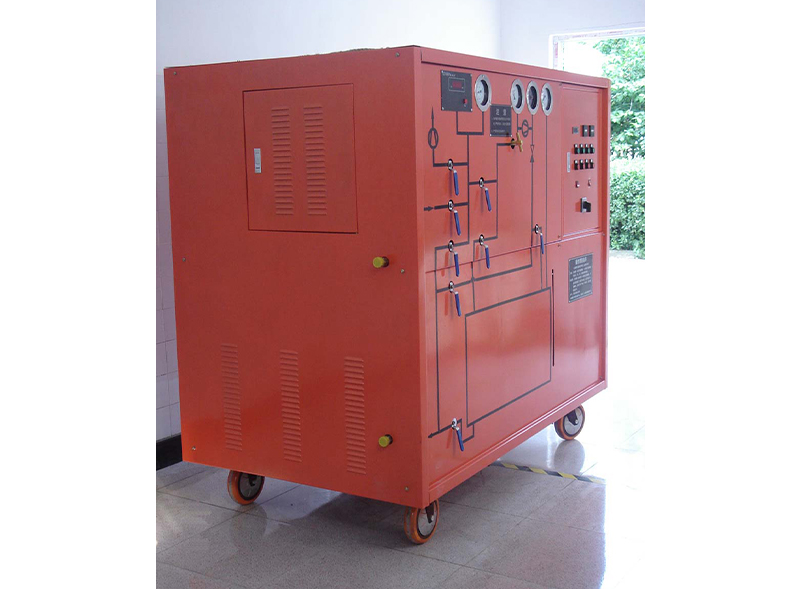

SF6高速回收装置(Winfoss-R1Eco)
进口负压无油压缩机,高压液化技术,回收功能更强大;进口再生式分子干燥过滤器,高效去除水分和粉尘;一键触控,轻松自动完成回收、充灌及抽真空功能!
SF6高速回收装置(Winfoss-R1Eco)是一款容量适中、全功能,结构紧凑,SF6压缩机全无油,极大的减少处理和过滤成本,该技术的应用满足了对生产过程高度安全要求的高压电气开关制造企业以及电力行业。整个装置包括:无油SF6压缩机、真空压缩机、真空泵、数字式真空表、电磁真空装置、低温冷凝装置、再生式过滤干燥器、高耐压电磁阀、仪器仪表、安全控制器等、主要部件原装进口。
功能特点
l
SF6专用封闭压缩机,无泄漏。
l 高压加冷凝液化技术,使回收速度更快。
l 双级单片式真空泵,抽真空速度快。
l 多重安全阀设置,剔除安全隐患。
l 进口纳米级过滤器装置,无需频繁更换吸附剂。
l 界面简洁明了,操作简单。
l 液态或气体回充。
l 储气罐液态储存。
l 回收
通过启动高精度真空泵和电磁真空装置等电气的控制部件后,将设备内的SF6气体抽取出来。
l 净化
内置全套的净化装置,将回收的SF6气体经过多次干燥、过滤分离进行净化。
l 抽真空
对SF6开关本体内的残余气体通过电磁真空装置和驱动装置等,启动压力回差,使SF6开关本体内达到标准要求的真空状态。
l 充气
通过启动装置内压缩机和驱动装置等,给电气设备内补充一定量的SF6气体,充气容量根据设备规定自行设置。
l 液化
将抽取出来的SF6通过SF6高压压缩机直接液化,储存于储气罐或直接压入钢瓶。
l 转移
设备可以对储气罐内的气体长期保存,另外可根据实际应用将SF6气体转移至钢瓶。
装置性能参数
型 式 | 风冷,手推移动式 | |
工作环境温度 | -20℃~55℃ | |
回收 | 初压力(MPa) | 0.8 |
终压力(KPa) | ≤53 | |
1m3容积所需时间(h/m3) | ≤0.45 | |
充气 | 初压力(Pa) | ≤133 |
终压力(MPa) | ≤0.7 | |
1m3容积所需时间(h/m3 ) | ≤0.2 | |
抽真空从0.1MPa至133Pa需时间 (h/m3 ) | ≤0.5 | |
极 限 真 空 (Pa) | ≤10 | |
真空保持从133Pa经24小时上升值(Pa) | ≤400 | |
年 泄 漏 率 | ≤0.5% | |
回收后SF6 | 水分(PPM/V) | ≤40 |
气体纯度 | 油分(PPM/G) | ≤8 |
贮 存 容 器 | 贮存方式 | 液态 |
压力(MPa) | 3.9 | |
容积(L) | 300 | |
贮液量(kg) | 300 | |
汽化方式 | 电加热 | |
干燥过滤器再生方式 | 真空加热活化再生 | |
电源 | 三相四线制 3Φ 380V | |
总功率(kW) | ≤13 | |
噪声dB(A) | ≤75 | |
设备自重(kg) | ≤950 |
主要部件性能参数
SF6压缩机 (美国谷轮) | 形式 |
| 有油活塞,半封闭式 |
排气量 | m3/h | 12.2 | |
最大排气压力 | MPa | 2.50 | |
允许排气压力 | MPa | 1.96 | |
最小允许吸气压力 | KPa | 53 | |
最大允许吸气压力 | MPa | 0.30 | |
最高排气温度 | ℃ | 130 | |
润滑油 |
| HD25冷冻油 | |
功率 | kW | 3 | |
电源 |
| 3Φ 380V 50Hz | |
真空泵 (德国莱宝) | 抽气速率 | m3/h | 60 m3/h |
极限真空 | Pa | ≤6*10-2 | |
功率 | kW | 3.2 | |
电源 | V | 3Φ 380V 50Hz | |
制冷机组 (美国谷轮) | 标准制冷量 | Kcal/h | 4600 |
制冷剂 |
| R22 | |
制冷剂最大充注量 | kg | 2.5 | |
润滑油 |
| HD25冷冻油 | |
功率 | kW | 2.32 | |
电源 |
| 3Φ 380V 50Hz | |
容 器 保温碳钢 含资质证书 | 容器类别 |
| 二类 |
设计压力 | MPa | 5.0 | |
设计温度 | ℃ | 40 | |
贮存容器容积 | L | 300 | |
贮存容器贮液量 | kg | 300 |
标准配置
l SF6中型高速回收车(Winfoss-R1Eco) 1台
l 5m高压输送管(液态输送) 1根
l 5m低压输送管(气态输送) 1根
l 回收车与开关设备的转换接头 1套
l 钢瓶连接头 1只
l 防尘防雨罩 1只
l 中文说明书 1本
l 出厂检验报告等用户资料 1套
服务保障
l 提供现场培训指导,开展现场演示操作。
l 提供详尽的中文说明书和用户指导。
l 一年免费保修,终身备品支持和维护。
l 用户档案信息化管理,客服部每半年度回访与跟踪服务。
l 热线电话365天全天候解答用户的咨询。
