SF6红外传感器(WFS-S1-S)基于双光束双波长红外测量技术及高精度数字处理技术,广泛应用于高压开关 GIS 室SF6气体泄漏监测(0-100ppm),SF6气体检漏仪(0-50ppm)和 SF6 纯度分析仪(0-100%)。内部集成完整的漂移自动控制和温度补偿电路。

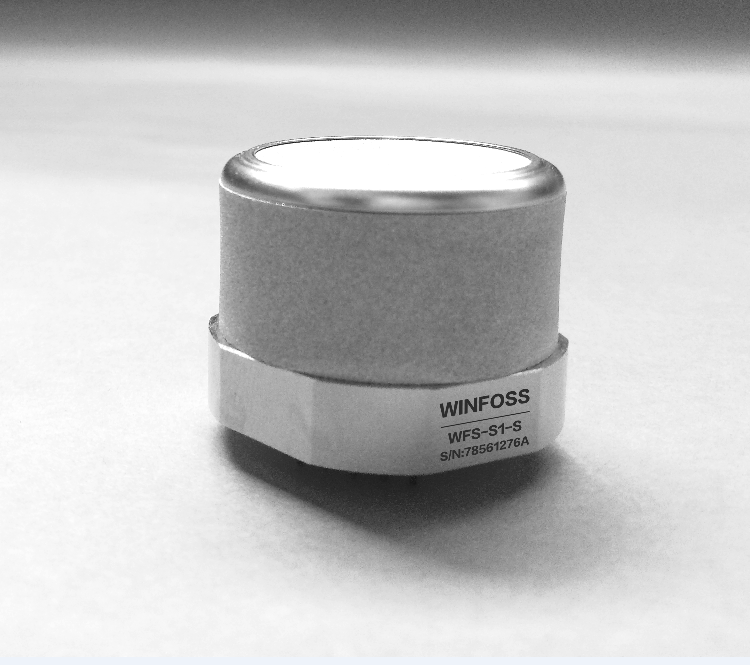

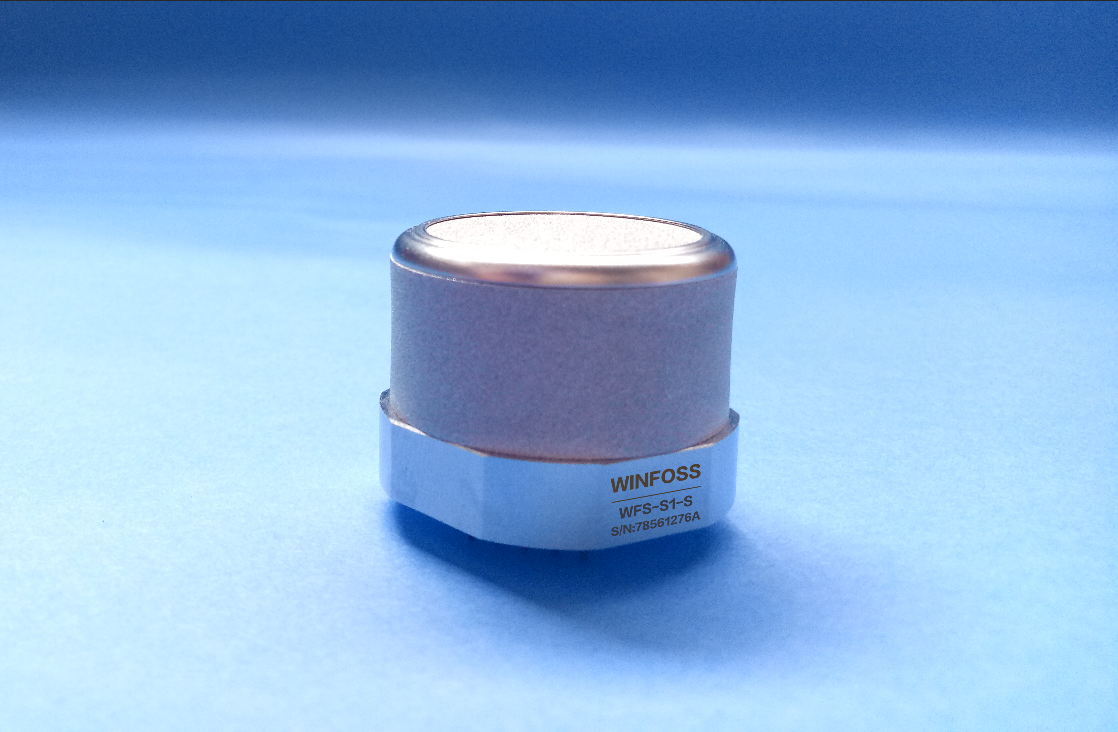

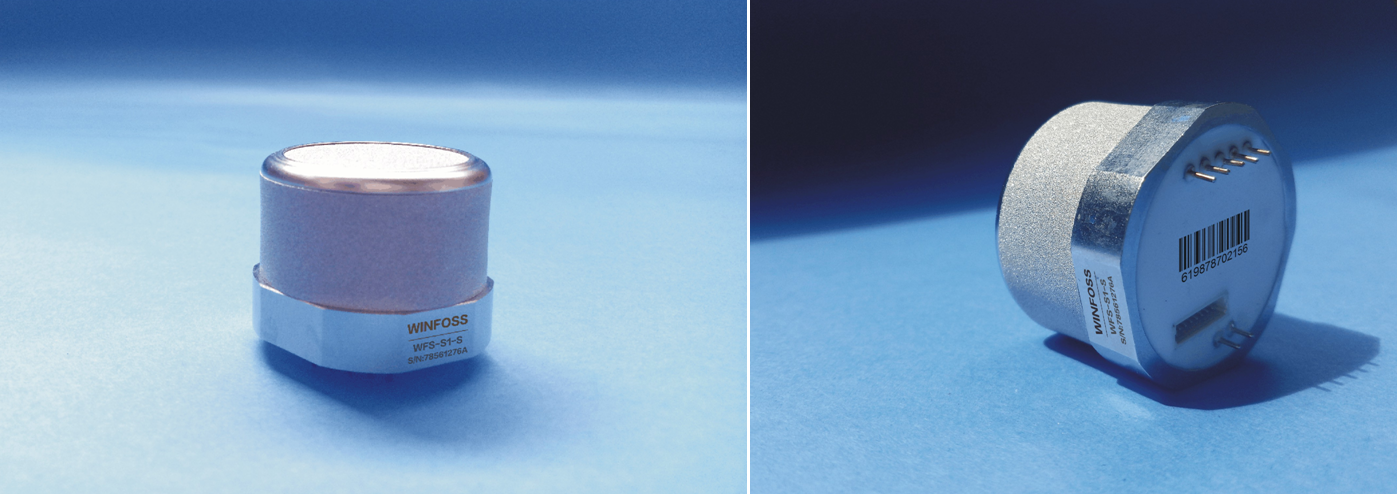

SF6红外传感器(WFS-S1-S)
SF6红外精密测量,标准开放的通信协议,便于您的二次开发;专用于电力行业高压设备中SF6气体的精密探测!
概述
SF6红外传感器(WFS-S1-S)基于双光束双波长红外测量技术及高精度数字处理技术,广泛应用于高压开关 GIS 室SF6气体泄漏监测(0-100ppm),SF6气体检漏仪(0-50ppm)和 SF6 纯度分析仪(0-100%)。内部集成完整的漂移自动控制和温度补偿电路。
SF6红外传感器(WFS-S1-S)采用双光束非分光红外线(NDIR)检测技术,具有抗其他气体干扰、保养维护简便、稳定性好、自带温度补偿。标准Modbus ASCII协议,数字输出和模拟输出可选等优点。适用于SF6泄漏报警、现场施工防护、单一气体分析、在线监测、工业过程分析等多种应用场合。
产品特点
采用独有的免光池NDIR技术,配备高透气不锈钢外壳,并可外接氧气传感器,采用数字信号输出。由于针对SF6特定波长设计,具有抗其他气体干扰,不需气泵管路、体积小、外壳坚固耐腐蚀、使用维护方便、适应恶劣环境、能够同时上传输出六氟化硫含量和氧气含量等特点,适用于六氟化硫泄漏报警,环境检测、在线监控,气体成份分析等应用场合。
与电化学和负电晕放电原理相比,红外SF6传感器的优点:
l 红外光谱吸收原理(NDIR)。
l 双波长,带温度补偿。
l 高可靠性,与其他气体不会产生交叉反应。
l 与电化学传感器相比,六氟化硫传感器红外传感器长达10年的寿命。
l 高性价比,可承受的优惠价格。
l 与电化学传感器相比,六氟化硫传感器省去售后维护费用。
l 数字量和模拟量输出方式可选,二次开发应用方便。
l 微型结构,低功耗设计。
l 无辐射源,无二次危害。
与热导原理相比,SF6红外传感器(WFS-S1-S)优点:
l 红外SF6纯度传感器体积小。
l 红外SF6纯度传感器低功耗,可电池供电。
l 红外SF6纯度传感器无需庞大的加热系统。
l 红外SF6纯度传感器操作温度宽(-20-+60°C)。
l 3年以上的校准周期,无需频繁校验仪器。
l 高可靠性和稳定性,日常无需维护SF6纯度分析仪。
技术参数
l 检测气体:六氟化硫(SF6)。
l 检测原理:非分光红外吸收检测(NDIR)。
l 检测量程:0~2000ppm(标准型),其他量程可定制。
l 检测精度:≤±2 % FS 1。
l 工作温度:-25到45摄氏度。
l 工作压力:950到1050毫巴。
l 环境湿度:0~95%RH。
l 预热时间:小于2分钟。
l 响应时间:大约30秒(Td90,在50%FS处测得)。
l 工作电压:5V。
l 工作电流:小于200毫安。
l 输出信号:UART,其他形式可定制。
l 附属功能:外带一路ADC,可接氧气传感器。
l 使用寿命:大于6年。
l 保存温度:-25到55摄氏度。
l 分 辨 力:1 ppm。
l 重 复 性:≤±2 % FS 1。
l 线性误差:≤±1 % FS 1。
l 检测下限: <10 ppm。

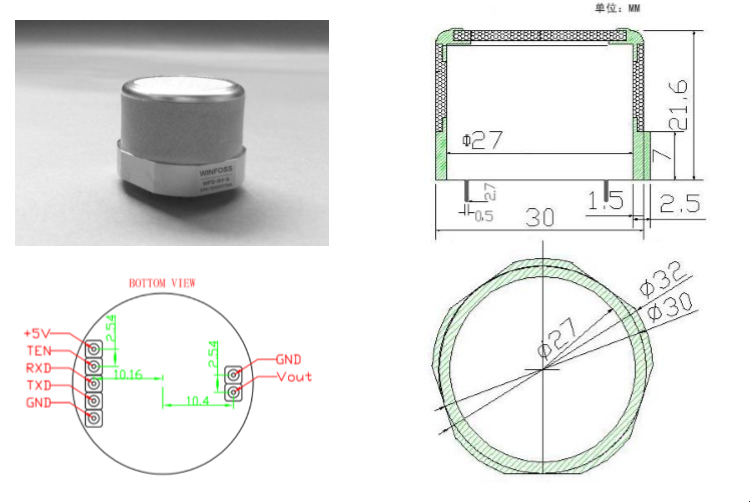

引脚说明
序号 | 名称 | 功能 | 说明 | |
1 | +5V | 电源输入 | 电压范围4.9V~5.1V | |
2 | TEN | 发送使能 | 用于控制RS485芯片的收发 | |
3 | RXD | UART口接收端 | 5V逻辑电平的UART口 | |
4 | TXD | UART口发送端 | 5V逻辑电平的UART口 | |
5 | GND | 接地 |
| |
6 | Vout | 电压输出 | 0.4~2V电压输出。内阻约20K欧,可接一个运放或直接接ADC芯片,不可用于供电流。 | |
7 | GND | 接地 |
| |
服务保障脚

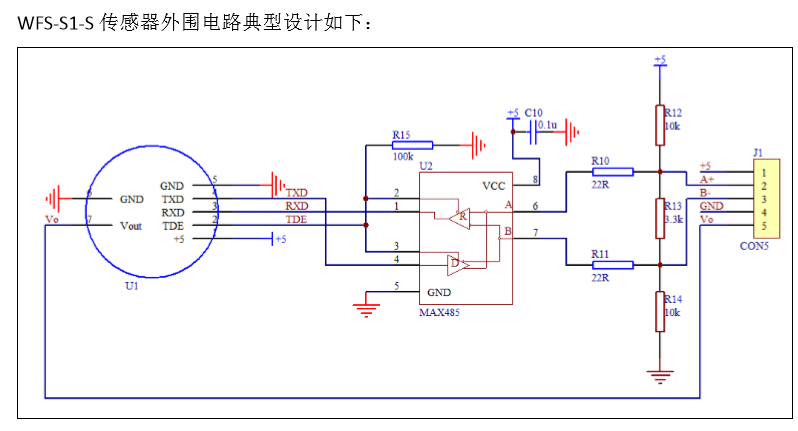

l 提供应用电路、扩展氧气传感器电路、接口程序和通信定义。
l 提供详尽的中文说明书和技术指导。
l 一年质保,终身备品支持和维护。
l 热线电话365天全天候解答用户的咨询。
