电流互感器加装SF6密度继电器在线校验三通阀装置

发布时间：2017-05-06 来源：jsydl 浏览次数：58次

SF6密度继电器适用于SF6高压电气设备，当设备里面气体发生泄露时，该仪器会发出报警和闭锁功能，从而起到保护设备的作用起到保护高压电气设备的作用，SF6断路器密度继电器三通阀在不拆卸表的情况下，对表进行校验检测，以及设备进行补气和微水测试等，SF6断路器密度继电器三通阀操作简单方便，大大提高了工作效率和设备运行的可靠性。

SF6密度继电器直接安装电流互感器上，不便于定期校验，每次需将表计拆下来送电科院才能校验。这样存在几个弊端，一是拆、装密度继电器很有可能造成设备SF6气体泄漏；二是为了避免在SF6设备密度继电器在多次拆装造成逆止阀和密度继电器损坏、并且不能及时有效地掌握密度继电器和密度继电器的运行工况；三是在多次拆、装密度继电器会造成密度继电器以及逆止阀接口损坏，造成密度继电器无法安装和SF6气体泄漏，给设备安全运行带来隐患。

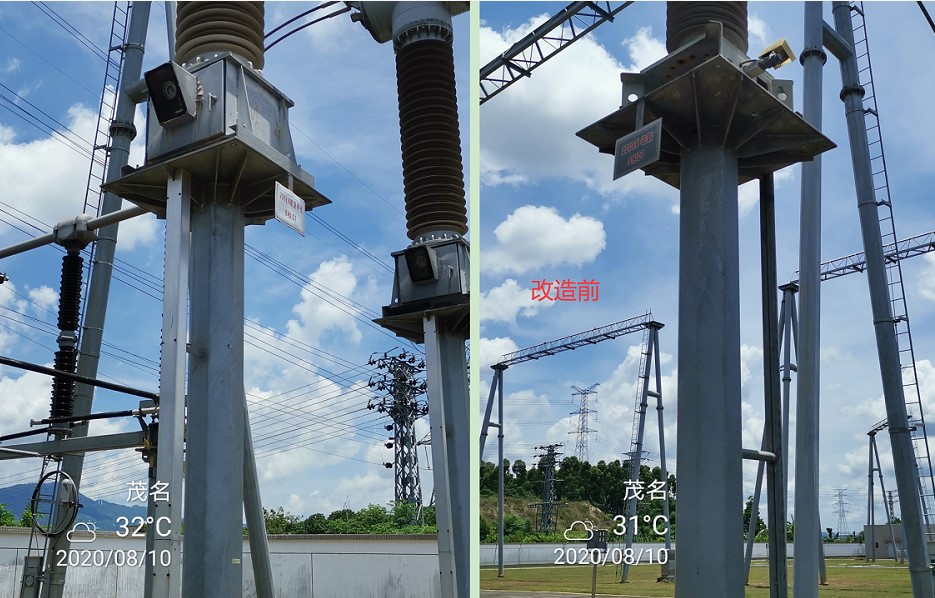

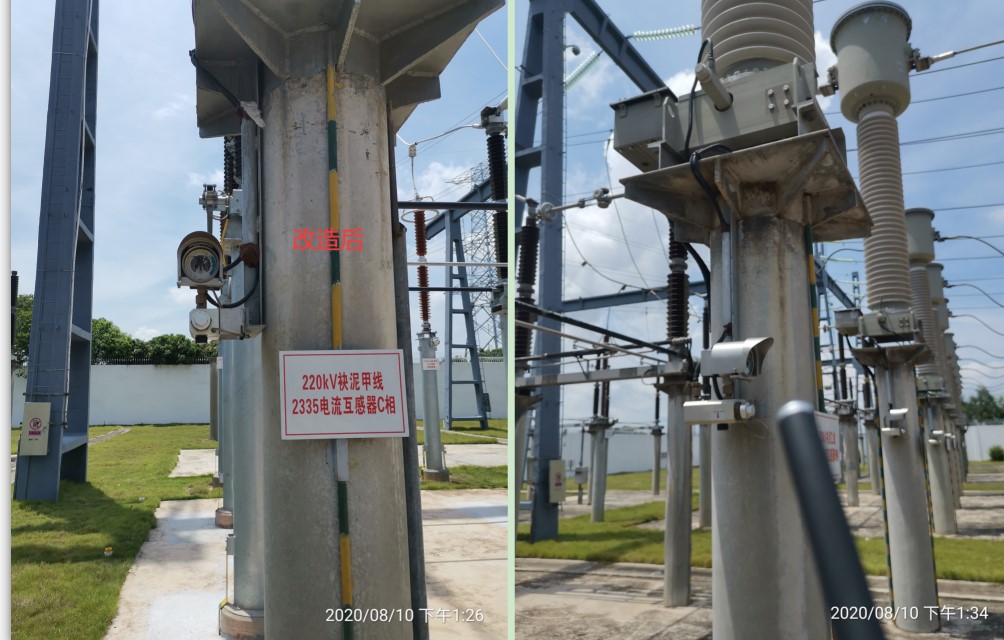

为实现500kV升压站5011、5012二组电流互感器，220kV升压站630、600二组电流互感器的SF6密度继电器在线校验，对四组电流互感器加装SF6密度继电器在线校验系统，不因校验拆装发生气体泄漏影响设备安全运行。

韦弗斯针对SF6密度继电器在线校验系统是在不改变开关原有的任何结构的基础上，通过开关上SF6密度继电器接口，加装带有开断装置的组合式阀门，阀门上设计有与原有SF6密度继电器接口配装的接头、SF6密度继电器接头、开断装置及与专用的SF6密度继电器校验仪连接的接头。按设计要求连接好后，通过旋转开断装置、可以实现SF6密度继电器气路与开关本体气路的通断。当需要对SF6密度继电器进行校验时，需要将阀体上开断装置旋转至关闭状态，然后将校验仪接口与阀体上预留的校验接口完成对接，就可以实现SF6密度继电器的校验，这样可以大大的节约了检修人员的宝贵时间，还可以大大降低由于定期校验拆卸带来的SF6漏气风险。
