WFS-S1-S型SF6红外传感器应用
发布时间：2017-05-30
来源：jsydl 浏览次数：208次

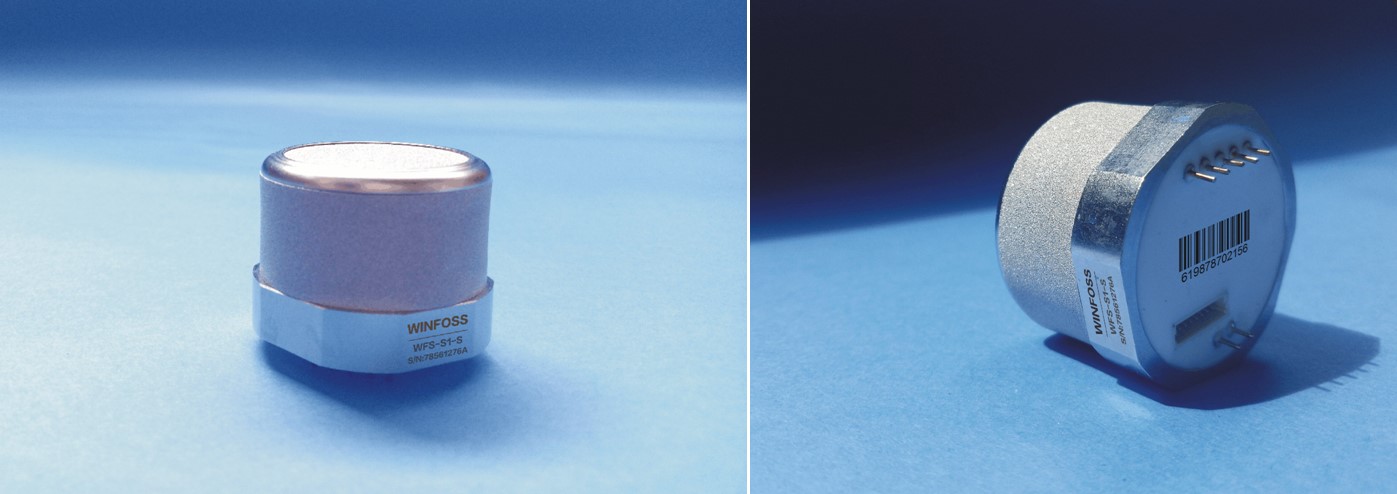

SF6红外传感器（WFS-S1-S）
SF6红外光谱精密测量,按南网规范定制；标准开放的通信协议，便于您的二次开发！专用于电力行业高压设备中SF6气体的精密探测！
概述
SF6红外传感器（WFS-S1-S）基于双光束双波长红外测量技术及高精度数字处理技术，广泛应用于高压开关 GIS 室SF6气体泄漏监测（0~2000ppm）和 SF6 纯度分析仪(0-100%)。内部集成完整的漂移自动控制和温度补偿电路。
SF6红外传感器（WFS-S1S）采用双光束非分光红外线(NDIR)检测技术，具有抗其他气体干扰、保养维护简便、稳定性好、自带温度补偿。标准Modbus RTU协议，数字输出和模拟输出可选等优点。适用于SF6泄漏报警、现场施工防护、单一气体精准分析、在线监测、工业过程分析等多种应用场合。
产品特点
WFS-S1-S型六氟化硫SF6传感器采用双光束非分光红外线(NDIR)检测技术，具有抗其他气体 干扰、保养维护简便、稳定性好、自带温度补偿、10年长寿命、具有 Modbus ASCII 协议数字输出和模拟输出等优点。六氟化硫SF6传感器适用于泄漏报警、现场施工防护、简单气体分析气体、在线监测、工业过程分析等多种场合。
与超声和负电晕放电原理等其他SF6检测技术相比，红外SF6传感器的优点：
l 更高的精度与分辨率；
l 受环境影响更小；
l 高针对性，对其他气体无响应；
l 长达10年的寿命；
l 高性价比，可承受的优惠价格；
l 极低的维护费用；
l 数字量和模拟量输出方式可选，二次开发应用方便；
l 微型结构，低功耗设计；
l 无辐射源，无二次危害。
技术参数
l 检测气体：六氟化硫（SF6）
l 检测原理：双波长非分光红外吸收检测（NDIR）
l 进气方式：扩散型
l 检测量程：0~2000ppmv（南网定制型）
l 检测精度：≤±5 %FS
l 工作温度：-20 ~ 50℃
l 工作压力：750 ~ 1200mBar
l 环境湿度：0 ~ 95%RH
l 预热时间：≤60S
l 响应时间：45S（Td90，在50%FS处测得）
l 工作电压：5V
l 工作电流：峰值电流＜200mA，平均电流＜60 mA
l 数字输出：UART输出，modbus RTU协议，其他形式可定制
l 模拟输出：0.4~2V电压，其他形式可定制
l 使用寿命：≥10年
l 保存温度：-25 ~ 55℃
l 分 辨 力：1 ppmv
l 重 复 性：≤±2 % FS
l 线性误差：≤±1 % FS
l 检测下限：≤30 ppmv

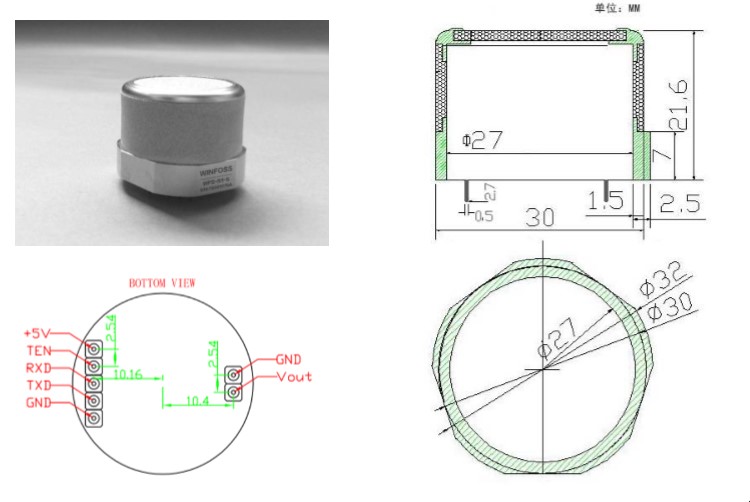

引脚说明
序号 | 名称 | 功能 | 说明 | |
1 | +5V | 电源输入 | 电压范围4.9V~5.1V | |
2 | TEN | 发送使能 | 用于控制RS485芯片的收发 | |
3 | RXD | UART口接收端 | 5V逻辑电平的UART口 | |
4 | TXD | UART口发送端 | 5V逻辑电平的UART口 | |
5 | GND | 接地 | ||
6 | Vout | 电压输出 | 0.4~2V电压输出。内阻约20K欧，可接一个运放或直接接ADC芯片，不可用于供电流。 | |
7 | GND | 接地 | ||
WFS-S1-型SF6传感器是一种基于单光源双光束非色散红外测量技术(NDIR)的红外气体传感器,专为SF6的检漏而设计。先进的红外传感器具有卓越的线性和重复性,确保长期稳定可靠的测量。
