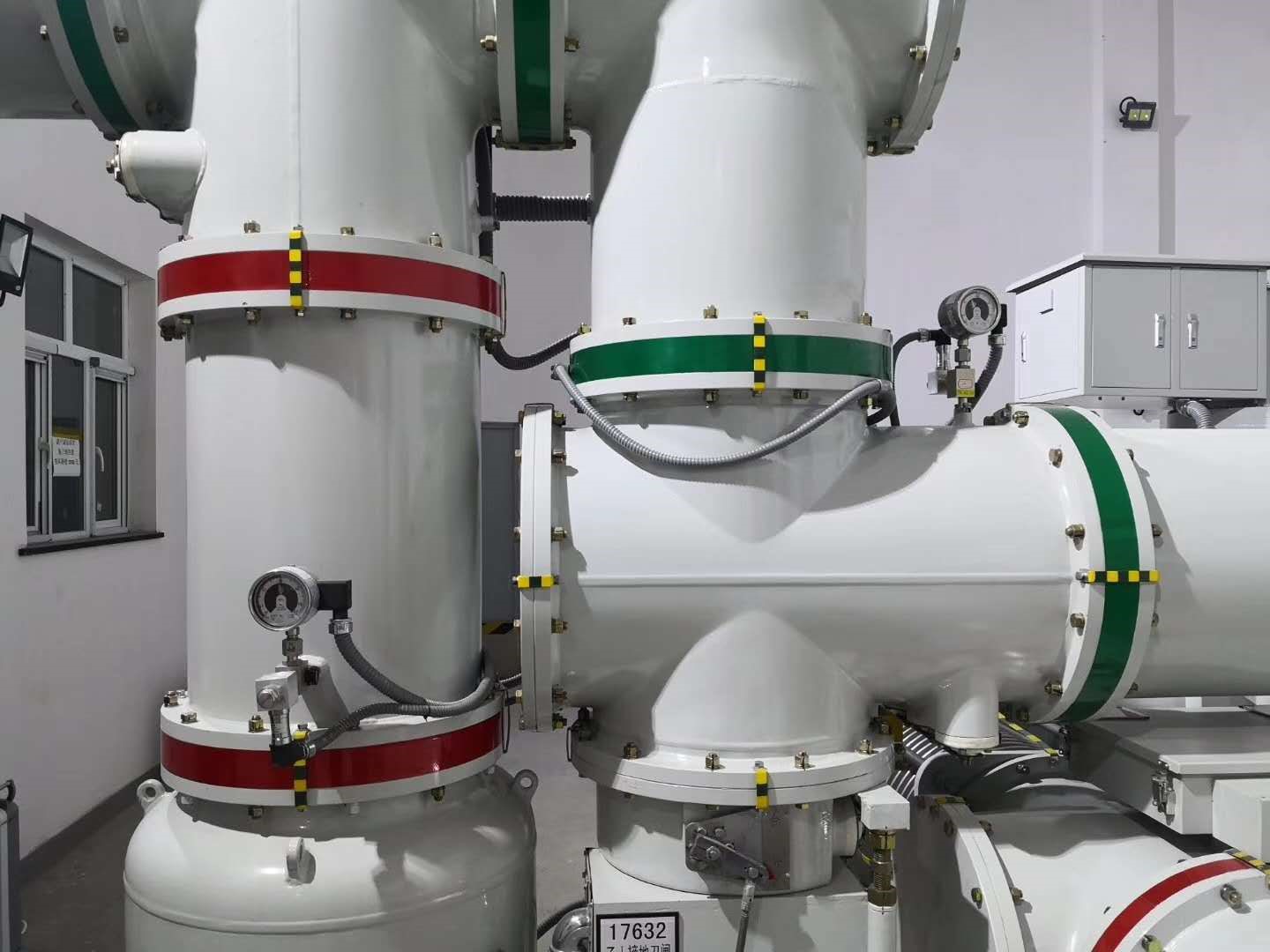

SF6气体密度继电器在线监测系统应用案例
SF6气体的密度是以SF6气体经温度补偿之后的压力值来间接表示SF6气体的密度值。
SF6密度继电器在额定压力下工作,当环境温度变化,SF6气体的压力也随之变化,密度继电器内部经温度补偿装置对其变化了的压力自动补偿,使其压力不随温度变化而变化。
当气体由于某种原因产生了泄漏,压力下降,降到报警设置值时,密度继电器输出组(报警)信号,设备进行补气,当压力继续下降,降到闭锁设定值时,密度继电器输出第二组(闭锁)信号,控制系统进行闭锁,从而实现了对高中压开关及电网设备的保护。
产品说明
以光纤为通信介质远传监测密度容器中SF6气体密度,当密度值达到设置值时报警,具有实时远传SF6气体密度变化数据,实现在线远程监控功能。适用于高压系统的监测,实现在线远程监测功能,可实现仪表的就地指示和控制。强抗干扰能力、强静电的环境。光纤通信接口,数据容量大、通信速度快、适应性强、使用寿命长,间隔所有监测点可通过自主开发的光纤接口实现与上级IED互联,减少接口数量节省IED资源。
技术指标:
通过上海仪表智控系统检验测试所检验,符合专业级鉴定标准。
SF6气体密度在线监测系统
六氟化硫(SF6)是一种无毒、无味、无色、无嗅、非可燃的合成气体,具有一般电介质不可比拟的绝缘特性和灭弧能力,广泛应用于全世界电力行业中的高压断路器及变电设备中,几乎成为高压、超高压断路器和GIS中一的绝缘和灭弧介质。
SF6气体的密度是该气体的绝缘和灭弧性能的主要指标,因此国家电力公司运行规程强制规定:在设备投运前和运行中,必须对SF6气体的密度进行定期检测。
WINFOSS-D6型远传密度继电器
产品功能与特点:
1、以间隔为单位的小型监测系统,紧凑经济;

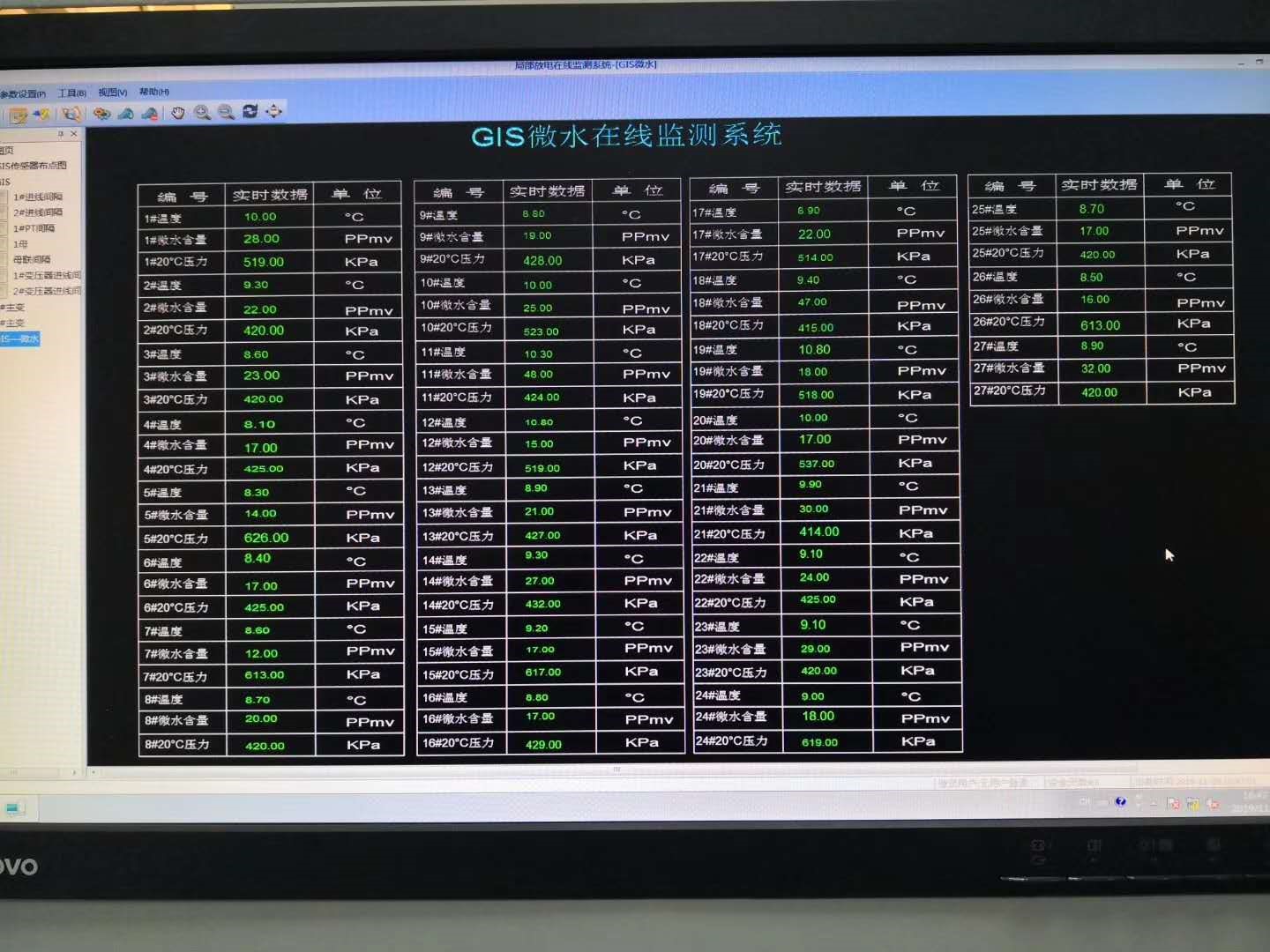

2、就地实时直观显示系统内各气室SF6温度、压力、密度值;
3、灵活设定报警界限值,就地查询历史报警信息;
4、就地控制远传密度继电器通讯状态,方便维护;
5、HMI嵌入式组态软件,运行稳定可靠;触摸屏设计,操作直观、简便;
6、采用机电一体设计的远传式SF6继电器。指示和报警采用传统机械结构,信号采集和远传采用变送器和电子芯片,两套监测系统各自独立可靠运行,实现设备安全双保险。
设备系统功能
1、将机械表盘式SF6密度继电器显示密度值及接点输出与SF6气体温度、压力、密度传感器的数字信号输出整合,实现物理界面与数字信息化双重比对关系;
2、实现传统密度继电器远传通讯功能,在线实时监测及采集SF6电气设备内SF6气体温度、压力和密度的数据信息参数;
3、设备内气体发生泄漏提前报警功能,并可根据设定的报警值进行判断。
系统优势:
1、采用远传式的SF6密度继电器,既可以保持原SF6气体的报警和闭锁接点的功能外,还可以实现气体密度、压力、温度的数字信号输出实现远传功能,为全面掌握高压设备的运行状态提供条件。
2、实现在线监测后,提高运维人员判识别能力,大幅度减轻工作人员压力,提高变电站设备运行的真实数据及安全生产,同时可为高压设备状态监测、检修提供基础,适应智能电网发展的需要。
