SF6高压电器设备SF6泄漏量和泄漏率的计算试验内容及方法
一、目的及适用范围
本作业指导书的目的是检测断路器SF6气体定量检漏仪性能是否满足标准要求
二、参照标准
《电力设备交接和预防性实验规程》国家电网公司DL/T596 GB 50150-2006
DL/T 846.6-2004 《高电压测试设备通用技术条件第6部分:六氟化硫气体检漏仪》
JJG 914-1996 《六氟化硫检漏仪检定规程》
三、关于SF6泄漏量和泄漏率的计算试验内容及方法
密封试验是通过检测SF6气体的泄漏量,来判定气室的年漏气率是否合格,控制标准是每一独立气室的年漏气率不大于0.5%;进行SF6泄漏量和漏率计算,一般采用包扎法(扣罩法),这是一项精细的工作,采用的检漏工具必须是定量检漏仪,精度必须高于1ppm,而且必须是能够稳定检测的检测工具。

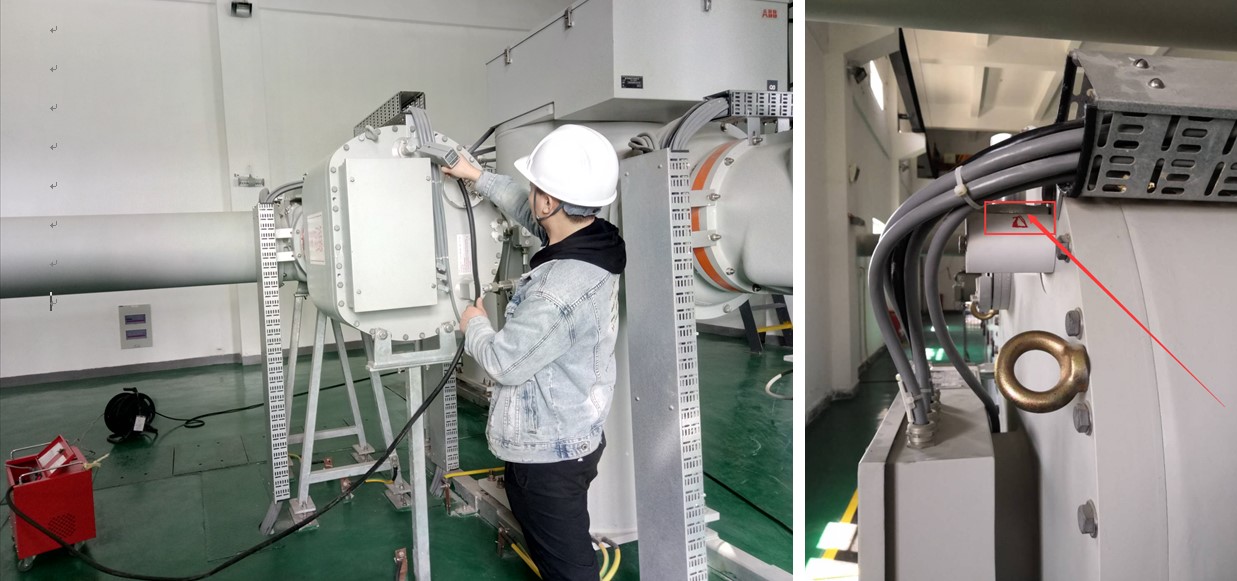

实施程序是:抽真空检验→SF6气体→泄漏检验。具体过程为:在GIS经真空检漏并静止SF6气体5h后,用塑料薄膜在法兰接口等处包扎,再过24h后进行检测。
结果判定
采用局部包扎法,待24h后检测,如果有一处薄膜内SF6气体的浓度大于30ppm,则该气室漏气率不合格。如果所有包扎薄膜内SF6气体的浓度均小于30ppm,则认为该气室漏气率合格。
漏气量的计算:
G=(k/Δt)*v*ρ*t (克) (1)
式中:k=测得的浓度值(体积比);
V=测试体积(升),等于罩子体积减去被测部分对象的体积,即v=v罩-v被测对象
要注意这个v被测对象,,在部分包扎时,这个被测对象仅是被包扎部分体积,
t=被测对象的工作时间(小时),如 求一年之中的漏气量,则t=365*24=8760小时
Δt=测量的间隔时间,如包扎后24小时进行检测,则Δt=24小时
漏气率的计算
M=(g/Q)*100/%
式中Q=设备或者容器中充入的SF6气体的总重量(克)
例:测量一组110千伏SF6组合电器出线回路的泄漏率
已知:罩子容积V罩=29.0m3 出线回路体积V被测对象=6.5m3, 充入SF6气体120Kg
Δt=3.5小时, ρ=sf6的密度(6.14克/升) 被测的浓度k=2*10-5
求年漏率M
解:V= V罩=29.0m3-6.5m3=22.5m3=22500升,代入(1)
g=(2*10-5*22500*6.14*24*365)/3.5=6915克
由(2)式得:
M=6915/(120*1000)*100%=5.76%
实施程序是:抽真空检验→SF6气体→泄漏检验。具体过程为:在GIS经真空检漏并静止SF6气体5h后,用塑料薄膜在法兰接口等处包扎,再过24h后进行检测,如果有一处薄膜内SF6气体的浓度大于30ppm,则该气室漏气率不合格。如果所有包扎薄膜内SF6气体的浓度均小于30ppm,则认为该气室漏气率合格。
建议企业采用高于该标准制定企业标准,接触法检测不低于1PPM.包扎法检测不高于10PPM。
