目前电力系统常用的SF6气体湿度检测方法及检测仪器有哪些？

发布时间：2016-05-10 来源：jsydl 浏览次数：127次

根据电力系统应用充SF6气体电气设备，具有低湿度的特点，目前常用的SF6气体湿度检测方法主要有重量法、电解法、阻容法、露点法四种。

现场常用检测仪器主要有电解式、阻容式、露点式三类。

断路器对SF6的纯度及含水量都有严格的要求。在内部闪络的情况下，会生成多种SF6分解产物，在正常运行中大气中的水分也会渗入气体绝缘设备中。在较高的气压下，过量的水分对气体绝缘设备中固体绝缘件表面闪络电压的影响严重，甚至会导致内部闪络事故。有些活性杂质，如HF、SO2等，对气体绝缘设备中的各种构件会产生腐蚀作用。某些垢分解产物还具有毒性，一旦泄漏出来会污染环境，影响工作人员的健康。过量的水分会使气体绝缘设备的绝缘强度下降。因此，首先应保证充入电气设备的SF6气体合格，在充气操作过程中，严防水分进入气室。

我国有关规程规定，断路器用新的SF6气体，水分含量须≤8×10－6。运行中断路器内SF6气体的水分含量，机械特性试验后测量气体的含水量不应超过150×10－6。

1、质量法

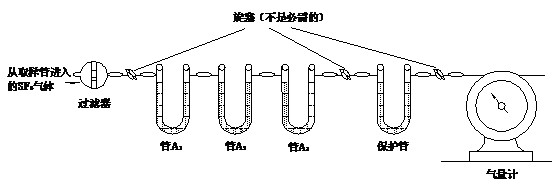

该测量方法将己测定体积的SF6气体通入已秤质量的高酸镁（或五氧化二磷）作干燥剂的配衡试管中，从试管质量的增加得到气体中的水分含量。此种方法常被称作仲裁法，用于校验、校准其他水分测量仪器原精确度。测试环境的控制、气体体积的计量、吸收系统的称重都极为重要。质量法测定SF6气体含水量的装置示意图见图7－5。

上图质量法测定SF6气体中的含水量的装置

2、电解法

电解法是用涂敷了磷酸的一对电极(铂或铑)形成一个电解池，在两极间施加一恒定的直流电压。被测气体的水分被吸湿剂（P2O5）吸收，并在电流作用下电解还原，释放出氧气和氢气。在吸收和电解达到平衡时，就可利用电解电流与水分含量的关系，求得气体的含水量。这种方法是常见和实用的方法，测量仪器可以直接读出微水含量的质量分数，操作简便稳定，适用于连续在线分析。电解法在测量SF6气体含水量时干扰因素少、数据重复率及准确度高、操作简单，尤其在测量低含水量时更显示出它的优越性。但是，电解法的不足之处是电解池的电解效率随使用时间的增加而降低。一般情况下，电解效率低于85%，电解池即应停止使用。

3、露点法（冷镜法）

该法是测量气体所含水分的凝露及湿度。被测气体通过一个密封池中的金属镜面，用人工控制或借助光电池监控镜面湿度，以保持稳定的水分凝结量。当测试系统温度略低于被试品气体中水蒸汽饱和温度(露点)时，水蒸汽结露。通过热电偶测得的镜面温度为露点。由露点和气体水分含量的换算公式或对照表，即可得到气体中水分含量。露点法所用仪器比较复杂，需要液态氮作致冷剂，造价较高，体积较大。测量精度与仪器本身的质量好坏关系很大，不便于现场使用。
