SF6气体泄漏监控报警系统有哪几部分组成？

发布时间：2018-08-12 来源：jsydl 浏览次数：160次

SF6气体在中、高压设备中的大量使用，其安全性已受到人们的普遍关注，针对SF6气体比空气重，泄漏后易聚集低位区，容易造成低层空间缺氧，并且SF6气体在电气设备内部的绝缘体与金属物质高温反应后生成有害有毒气体，一经泄漏后对大气环境以及人身安全构成威胁，根据《DL408-1991 电业安全工作规程（发电厂和变电所电气部分）》第八章、《DLT 639-1997 六氟化硫电气设备运行、试验及检修人员安全防护细则》第4章要求和《JBT 10893-2008 高压组合电器配电室六氟化硫环境监测系统》要求，在SF6配电装置区域应安装能报警的氧量仪和SF6浓度报警仪，以确保现场工作人员安全。

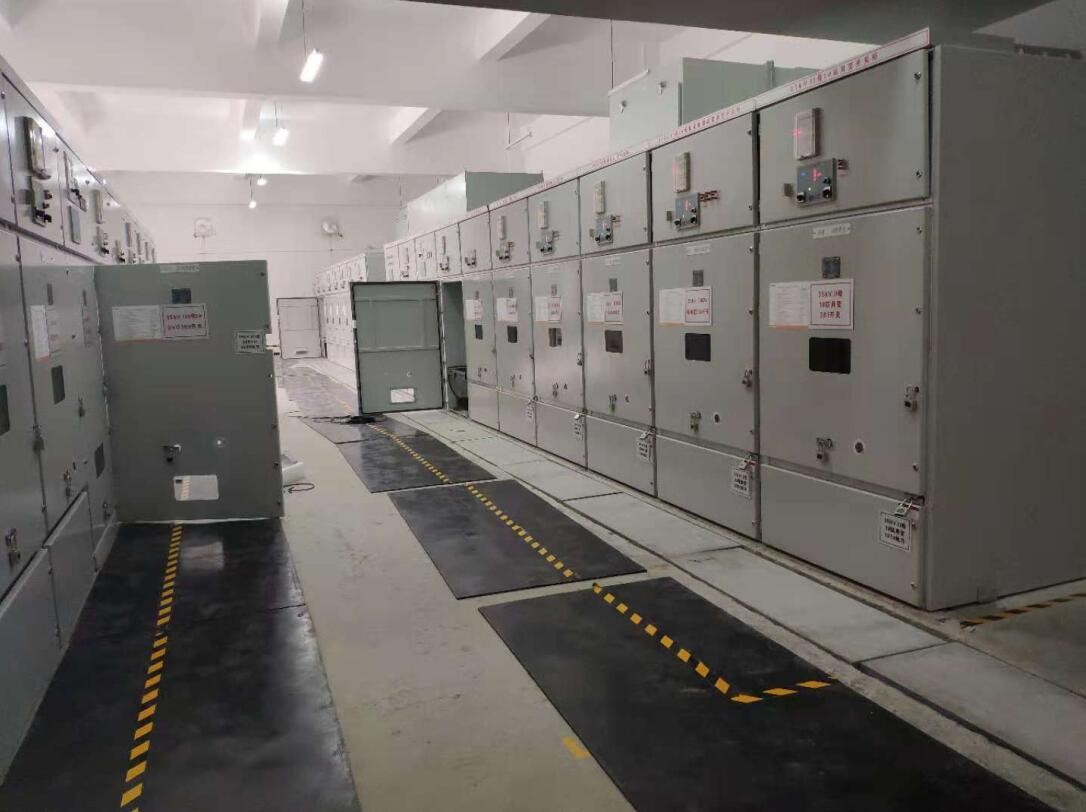

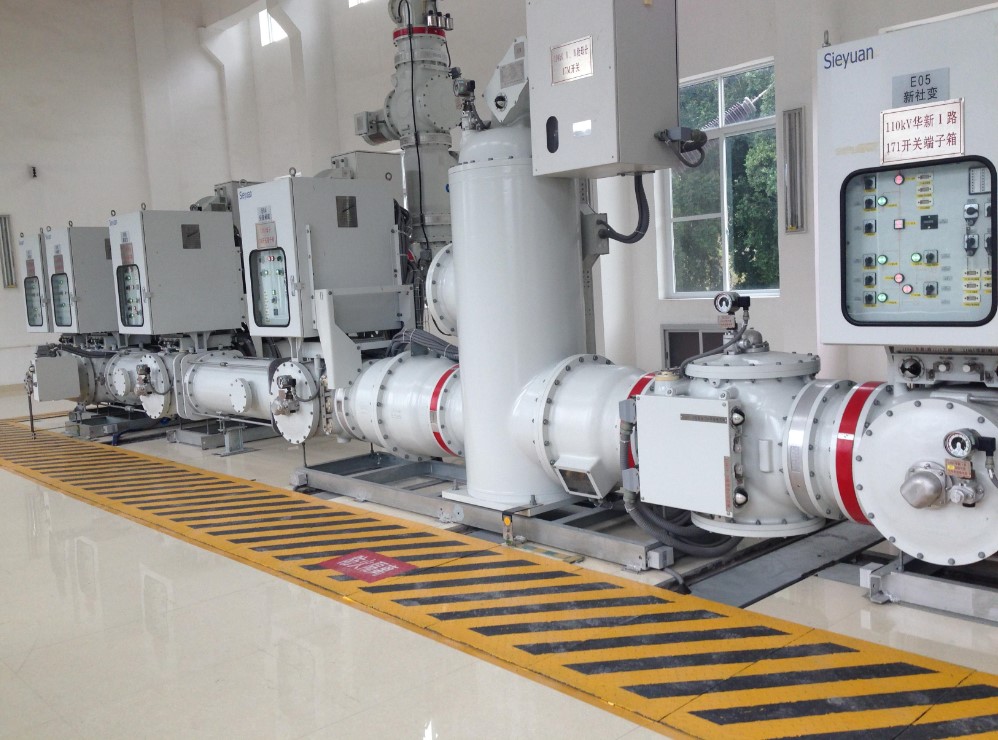

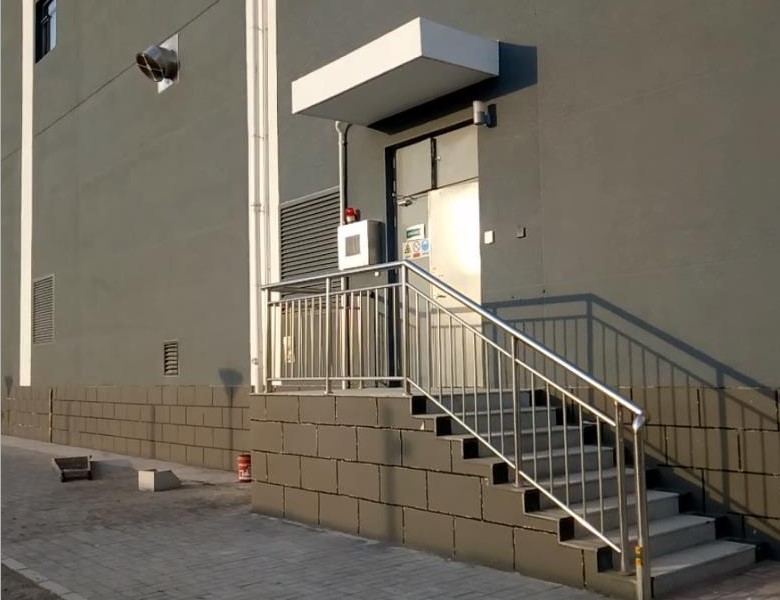

SF6环境监测报警装置广泛应用于各大电力系统的电网公司、工矿企业以及各大中小变电站中的10kV、35kV、110kV、220kV、500kV及其以上等不同电压等级的SF6开关室、GIS组合电气室、SVG主变室等。主要用于检测环境空气中SF6气体浓度含量、氧气含量，温湿度等。当环境中SF6气体泄漏含量超标或环境缺氧，能实时进行报警，同时自动开启通风装置进行通风，系统并具有声光报警、工作状态语音提示、远传报警、后台数据上传、历史数据查询等诸多丰富功能。

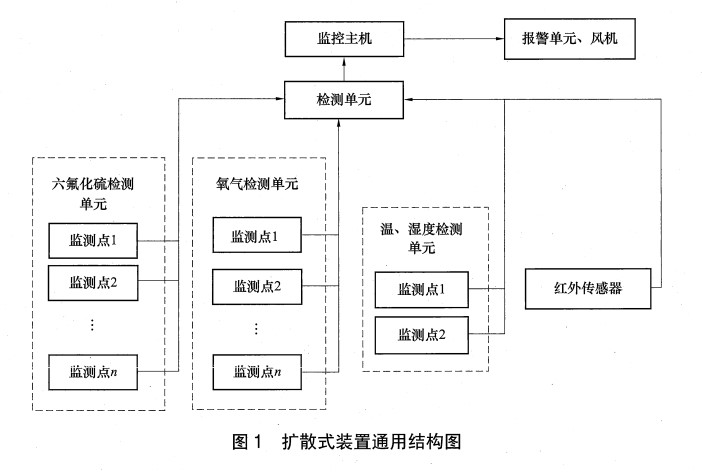

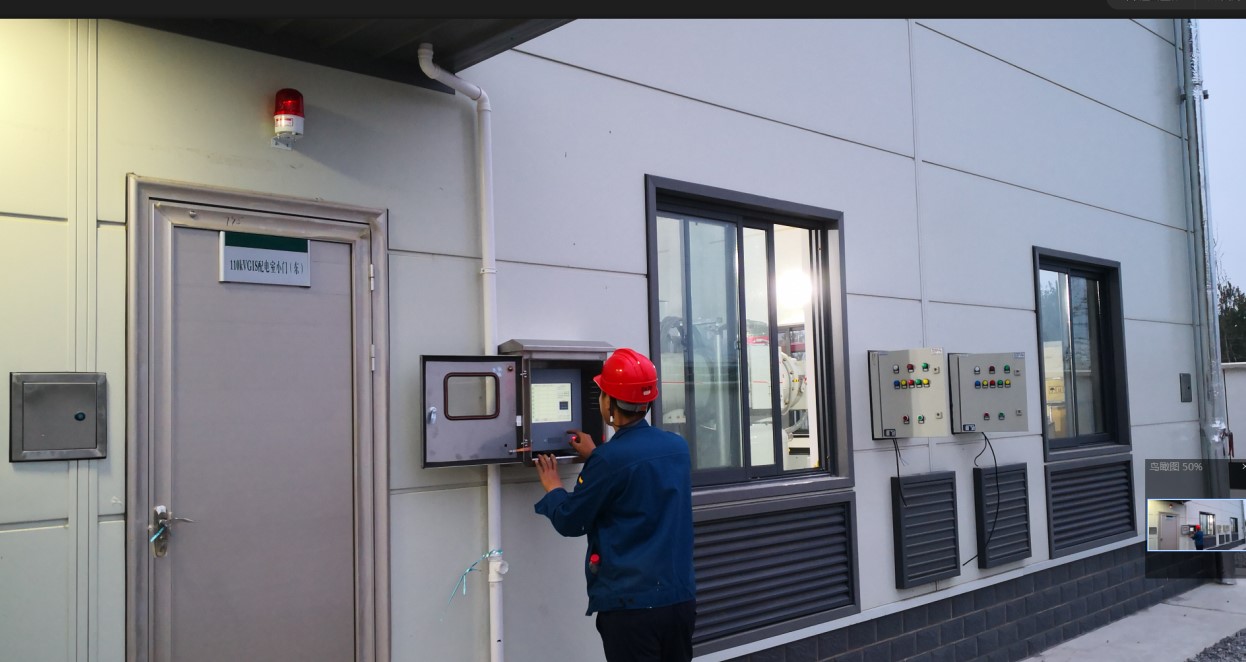

SF6环境监测报警装置（WINFOSS-S1P）包括SF6监测主机、SF6和氧气监测单元、温湿度监测单元、风机控制器、声光报警器、人体红外感应器、监测系统软件以及电源线缆和通讯线缆等。

一、主要功能

1、具备SF6气体浓度超标检侧和显示功能
实现实时检测、显示开关室内各气体探测单元（传感器）处SF6浓度值．当浓度超过1000ppm时（可设置），红色字体显示当前异常浓度值并发出声光告警提示。
2、具备氧气浓度检测和显示功能，轮询检测、显示开关室内各气体探测单元处的氧气浓度，当浓度≤18％，红色字体显示当前氧气浓度值并发出声光告警。
3、具备SF6和氧气浓度监控功能
当SF6气体浓度超过或氧气浓度低于设置值时，控制风机启动通风，直到SF6和氧气浓度恢复正常后继续通风15分钟。

4、具备探测单元通信状况显示功能，实时检测、显示开关室内各探测单元与主机通信状况，如果发生通信故障，应显示当前状态并告警提示。

5、具备定时通风功能

SF6监测主机具有设置全天24小时内8个通风时段。
6、具备强制通风功能
风机在停止状态时，可以在系统中控制进行强制通风15分钟；风机在开机状态时，可以在系统中强制关闭风机，并在显示屏上显示风机当前风机运行状态。
7、具备温度、湿度检测和显示功能

可测量并显示当前开关室内的温度和湿度状态值功能。

8、具备语音提示功能
可控制语音提示功能的开启和关闭以及音量调整功能。
9、具备语音报警功能
可控制语音报警功能的打开和关闭，并能在环境SF6或者氧气浓度超限时发出告誉提示。
10、具备人体红外感应功能
当工作人员进出监测的配电室时，通过人体红外探测器在主机周围5米之内感应工作人员的进出情况，同时系统能够自动提示环境的安全状况。
11、具备掉电报警和系统故障报警功能
12、具备数据自动存储功能
能够存储不低于5年历史数据，自动更新覆盖5年以上的信息记录，系统在掉电情况下，数据不丢失。
13、具备历史数据查询功能
可通过菜单进入系统界面，查询历次报警数据和5年内的连续监测数据。

二、系统硬件要求
1、整个系统需采用标准工业总线组网，安装简便、结构清晰、稳定可靠。
2、采用10.4超大触控液晶屏，提供人性化的人机交互界面。
3、SF6和氧气检测功能探侧单元

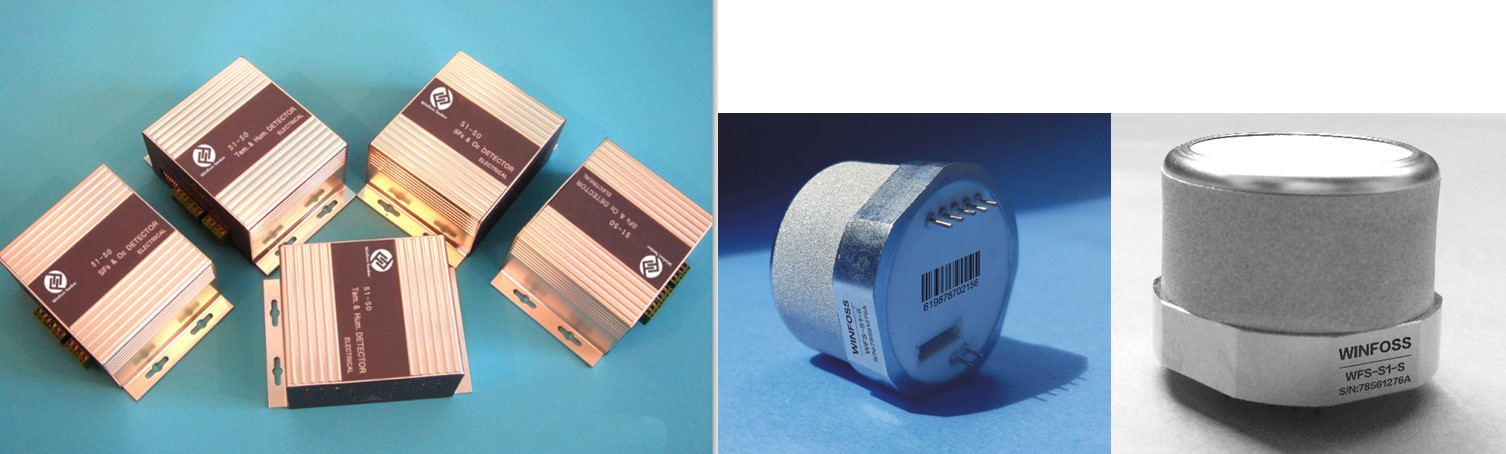

SF6检测元件采用瑞士原装进口红外NDIR原理传感器，确保了测量精度以及数据稳定可靠，SF6检测精度＜2.5%FS；氧量检测元件采用日本原装进口电化学技术传感器，检测精度＜1 %FS。
4、监测单元的数量依据SF6泄漏点或监测室内面积决定，并均匀合理布置，安装于开关室各间隔（开关柜）附近以及电缆夹层合适位置，应距离底板高度约10CM处，一般情况下，每个SF6和氧气监测单元监测面积在以该布置的监测点半径3米-3.5米范围面积。

三、主要技术参数

SF6环境监测报警装置（Winfoss-S1P）能定量监测环境中SF6气体浓度的泄漏量和氧气浓度、且SF6气体检测采用高精度红外气体传感器，其精度可达到1ppm，详细技术参数如下：
1.SF6和氧量检测指标
1.1 SF6测量范围 1～3000ppmv 检测精度＜25ppm+2%
1.2 SF6超限报警点 1000ppmv 可100～1000之间设置
1.3 氧气测量范围 1～25% 检测精度＜1 %FS
1.4 缺氧报警点 18.0% 可15.0-18.5%定义
1.5 风机启动点 19.6% 可由用户设置
1.6 告警响应速度优先中断，响应速度≤50ms
1.7 报警继电器容量 220V AC/7A 远动告警硬接点
2.温湿度检测指标
2.1 温度检测范围 -30～+70℃ 检测精度±1℃
2.2 湿度检测范围 1-99%RH 检测精度±1%RH

3.综合技术指标
3.1 工作电源 AC 165-260V/50Hz
3.2 风机控制继电器容量 220V AC/10A
3.3 风机输出接触器容量 380V AC/60A
3.4 通信电缆 ZR-RVVP4*0.75(FTP) 欧洲EN-55022标准屏蔽电缆
3.5 监测主机显示器 10.4英寸大屏幕中文彩色液晶 NEC液晶触控屏
3.6 监测单元和监测主机安装方式壁挂式
3.7 历史数据存储时间报警值10年；正常值5年
3.8 通信接口 1路CAN总线，1路485总线
3.9 抗电强度＞2000V 外壳与电源间
3.10 驱动能力 120只监测单元
3.11 通信距离 10000M
3.12 风机启动条件 1）手动强制； 2）SF6浓度或氧量超限； 3）用户自定义定时时段；4）分区域控制：3个

四、服务保障

A. 提供现场安装、调试及培训指导，开展现场演示操作。

B. 提供详尽的中文说明书和用户指导。

C. 一年免费保修，终身备品支持和维护。

D. 热线电话365天全天候解答用户的咨询。
