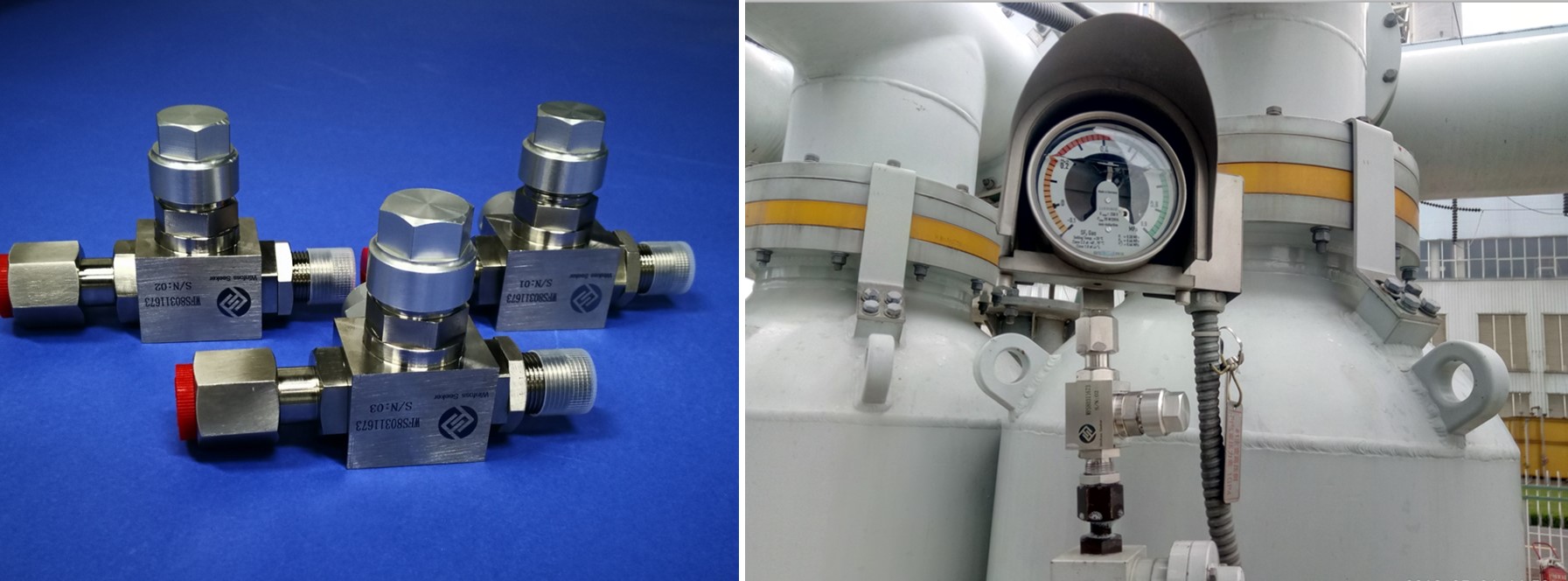

WINFOSS-A21-3I系列SF6密度继电器校验三通阀
发布时间：2019-06-03
来源：jsydl 浏览次数：193次
WINFOSS-A21-3I系列SF6密度继电器校验三通阀主要用于电力行业以SF6气体作为灭弧介质的高压设备中，通过操作三通阀上的手柄旋钮，实现三通阀与设备本体气路的通、断，从而实现对设备本体的充气、补气以及SF6密度控制器的在线校验与更换工作。
一、主要指标
1. 压力等级：PN68；
2. 密封性能：绝对漏气率≤1×10-9Pa.m3/s；
3. 冲击性能：600m/s2，冲击时间：11ms
4. 操作寿命：105 次；
5. 环境温度：-40～+75℃。
二、操作说明
WINFOSS-A21-3I系列SF6密度继电器校验三通阀是具有多个功能的组合式阀门，安装在开关本体后，通过操作阀体上的手柄来实现与本体气路的通断，可实现如下功能的操作。
1设备正常运行时，确保阀体上的手柄上设置的状态箭头指示在“开/ON”位置，此时SF6密度继电器与设备气路接通，实时监测气室内压力变化；
2手柄上设置的状态箭头指示在“开/ON”位置，可对设备进行补气、测试微水及纯度时的取气，直接将测试设备接头与三通阀门预留的自封阀接头对接即可操作；
3实现不拆卸SF6密度继电器直接进行校验时，旋转手柄状态箭头指示在“关/OFF”位置，此时本体气路被切断，将测试仪的接头与三通阀上的校验口对接，即可进行校验操作，操作完成后将手柄旋转至““开/ON””状态，然后旋紧补气/校验口金属保护帽。
