SF6气体密度微水系统 SF6密度微水监测装置
发布时间：2019-05-21
来源：winfoss 浏览次数：87次
WINFOSS-S6型SF6密度微水在线监测系统是韦弗斯公司通过引进高精度在线湿度传感技术，以高起点的质量管理标准，在原有密度监测基础上，通过与西门子、ABB、平开、沈开、西开等高压开关厂相关技术方面的合作，推出的集传感检测技术，数字处理技术，数据通信技术，数据库技术等相关电力系统信息化管理技术于一身的 SF6 气体密度与微水在线监测系统。其中的核心是一种以基于 DRYCAP®检测技术基础之上的微水测量分析算法，是由韦弗斯技术人员多年来对SF6 气体中杂质含量的正态变化与微水量分布关系的技术数据总结分析所得。它保障了通过微水含量变化来更精准地反映内部气体质量恶化的趋势变化情况。从而为用户科学地作出决策提供数值依据。
功能简介
1、 开关本体 SF6 气体密度在线监测
以盆型绝缘子所隔离的单一气室为单位，实时监测 SF6 气体压力，经现场主机或上位软件中内嵌数学模型运算后得出当前的标压数值（20℃压力值），监控服务器分别显示各气室标压数值。
2、 气体泄漏后的报警操作与提示
当检测的密度值因 SF6 泄漏降低到报警门限时，该密度值在监控平台上告警提示。监测单元备有报警继电器，输出报警状态信号供用户选择是否接入二次继电保护系统。
3、气体泄漏后的开关闭锁操作与提示
标压值因泄漏降低到设置的闭锁门限时，该标压值在监控机界面中动态提示，监测单元上启动闭锁继电器，输出闭锁状态信号供用户选择是否接入二次继电保护系统。

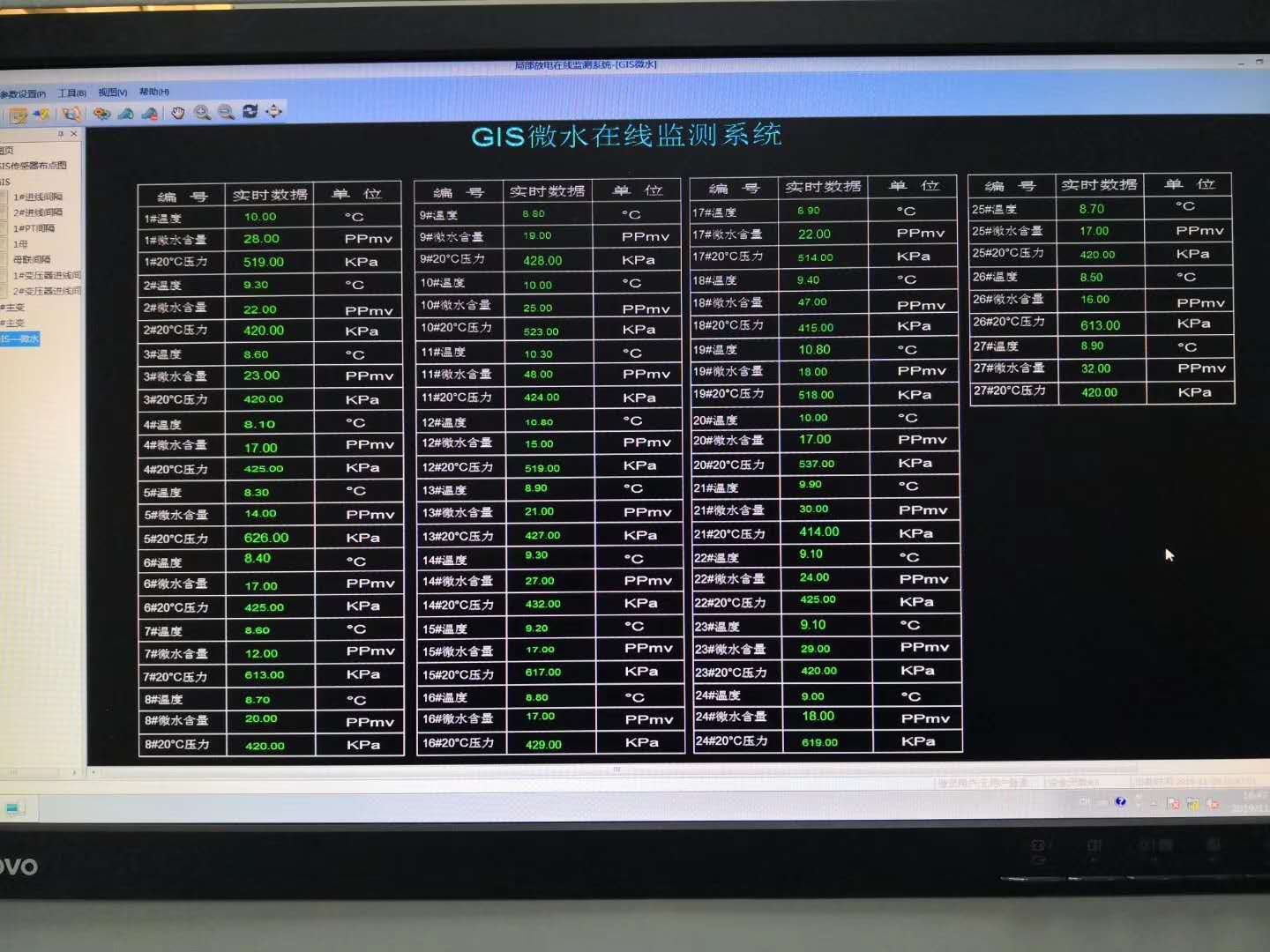

4、开关本体内 SF6 气体微水含量在线检测与显示
实时监测各独立气室内的水分含量，在现场主机和主控室计算机中同步显示当前的微水含量，并在超过设定值时在监控主机上报警提示。
5、微水超标的报警操作与提示
微水值上升到设置的报警门限时，启动报警继电器，输出报警开关量信号。供继电保护报警提示，或远动报警输出。
6、历史监测数据存储于查询
监测服务器自动存储并双重备份所有历史监测数据，远程客户端动态调用服务器同步存储数据，支持掉电情况下数据保存，并有备份硬件模块和程序自动备份以确保所有历史监测数据的完整性。在现场服务器或远程客户端计算机中，随时通过菜单进入历史数据查询界面，查询任意时间段的设备名称、各气室的密度和微水数据、当前数据等各项记录，绘制趋势图，直观的观察技术指标的变化趋势。为人为分析与数据备案提供依据。
7、SF6 泄漏后的密度变化曲线以及水分含量变化曲线
现场主机或上位计算机软件中分别动态曲线显示近期各气室中 SF6 气体密度和微水含量的变化情况。
8、趋势诊断和报告输出
监测服务器对监测数据进行智能分析与处理，监测气室运行趋势，对设备的健康状况进行分析诊断，以预测潜伏性故障。并输出趋势诊断报告和检修计划建议。
9、远程调度中心软件平台监测功能
支持远程调度中心配置 SF6 密度微水监测软件，维护人员在计算机监控平台上对各开关站内各 SF6 开关气室中密度和微水数据进行综合监视与管理。实现辖管区内所有 SF6 开关站中投入运行的密度与微水监测数据的全面监控。
10、模块化设计，可自由增减监测单元功能部件
根据用户需要，任何时候可增减监测单元数量，监测单元可以是密度微水组合监测单元，也可以是单一的密度监测单元。
11、系统自检自愈功能
内部硬件结构上设计独立自检模块，当检测到分区域模块出现异常时自动给出该区域故障代码；在软件程序出现错误时自动切换到备用程序运行，同时控制导入原运行程序，确保系统的稳定运行。
12、权限管理与安全防患管理
设置用户对系统的安全管理权限，主要包括：权限管理、密码管理、人员注册、设备操作、报警处理记录等。
13、软件在线标定
用户可在现场根据压力、露点或温度标准源测试值，通过上位软件方式进行实时标定，可很大程度地提高系统维护和使用工作效率。
14、输出诊断报告
用户可录入设备的补气时间，补气后密度数值，并通过上位软件的趋势诊断报告功能，输出对当前设备的运行工况评估报告，对运行趋势进行预测和诊断，给用户提供检修计划和建议。
