韦弗斯解决方案
应用案例
SF6安全保障专家
专注于SF6气体检测的专业化

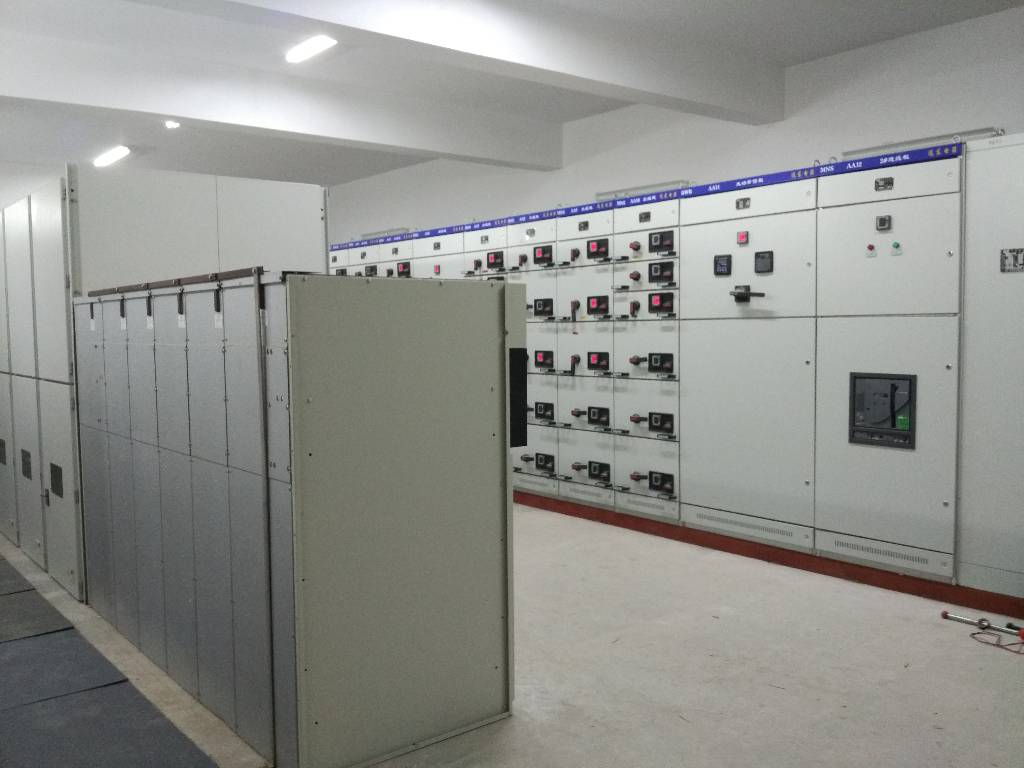

韦弗斯聊城临清大辛庄35KV变电站SF6浓度在线监测系统应用
GB/T8905-1996《六氟化硫电气设备中气体管理和检测导则》和DL 408—1991《电业安全工作规程》（发电厂和变电所电气部分）及《国家电网公司十八项电网重大反事故措施》特别规定，装有SF6设备的配电装置室必须保证SF6气体浓度小于1000ppm，除须装设强力通风装置外，必须安装能报警的氧量仪和SF6气体浓度检测报警仪等。
韦弗斯聊城临清大辛庄35KV变电站SF6浓度在线监测系统（winfoss -S1）应用优点：
l 多主方式工作，无需传统测控网络中的分配器，系统任意一个监测器均可自主向网络中的其它监测器发送信息，而不分主从。
l 采用非破坏性总线仲裁技术，多个监测器发送数据时，优先级高的监测器可不受影响地继续传输数据，改进了网络数据冲突时引起的数据丢失甚至网络瘫痪。
l 严格的错误检测和界定，系统中任何监测器出现异常不影响其它设备的工作。
l 支持分布式CAN总线技术，系统具有以下优势：
① 数据采样准确、误码率低；
② 系统结构清晰，安装简便，可减低用户后期维护成本；
③ 系统容量大，解决了用户后期灵活扩展监测器的忧虑；
④ 抗干扰性强，提高了系统的稳定性和可靠性。
l 32位DSP（数字信号处理）技术特点：
l 32位数据并行处理，泄漏告警响应迅速；
l 内置多个16位分辨率的A/D转换器提高了采样数据的量化精度；
l 内置多个D/A转换器可方便地实现现场设备的智能化控制；
l 海量存储器，可存储至少15年以上的历史检测数据；
l 以10.4寸液晶显示器的显示界面是当前用于现场工控系统里的最大显示界面，于同一屏幕上可同时显示所有的监测数据，增加了产品美观性的同时更方便于用户直观地查看监测数据，操作简单方便。克服了传统工控系统中4-8寸界面中部分数据必须进入子界面才能浏览和操作的不足。
l 系统采用全贴片式芯片，以分区模块化设计，提高系统集成度和可靠性的同时，降低了产品功耗。
l 采用瑞士原装进口红外光谱原理传感检测技术的SF6红外传感器，主要优势如下：
非分光性红外线技术(non-dispersive infrared absorption，NDIR)是基于气体吸收理论的光谱类气体检测方法。其表现为：红外光源发出的红外辐射经过一定浓度待测的气体吸收之后，特定波长（SF6对应10.6um）上光强度会发生与气体浓度相对应的变化，其变化规律可由比尔-朗伯吸收定律描述。因此可以根据光强变化求出气体浓度。
l SF6泄漏浓度直接决定采样回路上电阻分布，采样电流的变化，响应迅速。克服了早期催化燃烧技术必须检测新物质而导致的检测精度低、采样速度慢的不足。
l 检测层电阻变化决定输出电流的强弱，容易量化，不易受环境温湿度干扰。克服了催化燃烧技术必须加热到500-600℃时环境温湿度带来的影响。
