国网公司安徽电力滁州东坡变110kV GIS开关室SF6和氧气含量监测报警装置应用
滁州东坡110kV变电站为一新建项目,站址在滁州市南谯区,敬梓路与永乐路交叉口西南角,属负荷中心。工程建设规模的主变容量3*50MVA三相绕组自冷又在调压变压器,出线采用2回路110kV侧本、终期出线,110KV开关室采用组合电器GIS设备,共设7个间隔。安徽宏源设计该GIS开关室配置的SF6和氧气含量监测报警装置1台主机,14个SF6和氧气监测单元,4个温湿度监测单元(探头)。
滁州东波110kV变GIS 开关室SF6和氧气含量监测报警装置项目,系统配置为:1+14+4(即1台SF6泄漏监测主机,14台SF6和氧气监测单元,4台温湿度监测探头单元),系统监测主机采用户外式安装方式,采用不锈钢保护箱作SF6和氧气含量监测报警装置主机防雨防暴晒防护,防水功能达到IP65级。有效防护恶劣环境对SF6和氧气含量监测报警装置的影响。
该系统于2020年7月27日-7月29日韦弗斯检测售后服务工程部邓工和赵工一道安装,各监测单元采用一条ZRVVP4*0.5线缆,通过土建预设暗埋管直径25毫米的PRV管引入到GIS设备的7个间隔槽钢底座。
产品功能
状态监视
A. SF6浓度和氧气含量监测:365天24小时实时监测开关站环境SF6浓度和氧气含量,系统主机和监控室计算机同步显示监测结果。
B. 温、湿度在线监测:365天24小时实时监测并动态显示当前开关站环境温度和湿度数值。
C. 系统运行状态实时监测:实时监测系统内各监测单元的通讯状态,系统主机和监控站界面同步显示监测结果。
D. 自动语音提示:工作人员靠近开关站入口时系统自动以普通话方式提示环境安全状况,提醒工作人员是否可以安全进入开关室,语音音量大小可调。
E. 声、光告警:监测到SF6浓度超标或缺氧时,系统以高频笛音以及告警灯报警提示现场人员及时处理。
F. 风机运行状态指示:显示当前风机的运行状态,如处于停止状态,则显示近一次风机启/停时间,便于判断进入开关室前是否需要强制通风。
安全控制
A. 风机联动控制:实时检测到SF6浓度超标≥1000ppm或缺氧低于19.6%时,自动控制风机通风,直到SF6和氧气浓度恢复正常,再持续通风10分钟后将自动关闭风机。
B. 风机定时控制:自定义时段通风(多达24个时段),保证开关室每天都能按时通风。通风启/停时间可灵活设置。能满足用户的各种排风需求。
C. 远动告警:提供硬接点的形式支持与远动装置连接,实现主控室或调度中心的远程告警。
数据处理
A. 监测数据存储:环境状态异常数据存储,监测历史数据海量存储能力满足10年以上运行要求。
B. 历史数据查询:可分别在主机菜单或主控室计算机中对任意时间段的历史数据进行查询和管理。
C. 系统自愈、自恢复:独立、专用的故障自检、自愈模块在系统程序出错时能够进行自引导,自恢复。
D. 全触控操作功能:全触控操作模式,系统可根据手指触摸的图标或菜单位置来定位选择信息输入,缩短了系统的反应时间,节省了用户等待时间;同时系统操作更加便利,外观简洁、美观。
产品特点
A. RS485(MODBUS)总线技术:抗干扰性强,杜绝网络瘫痪与数据紊乱的现象,组网方式灵活,现场布线更为方便简洁。
B. DSP数字信号处理技术:32位宽数据处理,数据采样更加准确。
C. 全天候在线监测:全天候在线监测和控制功能保证维护工作的安全。
D. 多主通信方式:个别监测单元出现故障时,不影响其他设备以及整个系统正常运行。
E. 低功耗微晶片设计:元器件高度集成,减小主机重量和体积。
F. 支持热插拔:系统运行中可任意增减监测单元数量,维护或监测单元扩充时不会终止系统的正常运行。
G. 液晶中文显示:动态高清晰彩色液晶显示,分辨率高、刷新速度快,界面浏览十分舒适。
H. 特殊环境应用:适应高原和寒冷环境下的应用(见环境要求)。
I. 数据长期存储:环境状态异常数据存储,监测历史数据存储能力大,满足10年以上运行要求。
J. 扩充灵活:用户开关机组增加后,可以方便地扩充监测器、节约扩充成本。
K. 操作简单:界面结构清晰,触控操作、便捷。操作人员只需简单培训即可熟练使用。
L. 屏幕保护:无人值班时屏幕自动保护功能,环保节能,明显提高了主机使用寿命。
M. 上位软件驱动:上位计算机软件支持,实现监测数据的导入、管理、分析和打印;并自动备份,方便日后进一步管理与趋势分析。
N. 功能定制与扩充:预备扩充接口,可接驳现场其他信号和控制设备,按用户需要实现个性化。

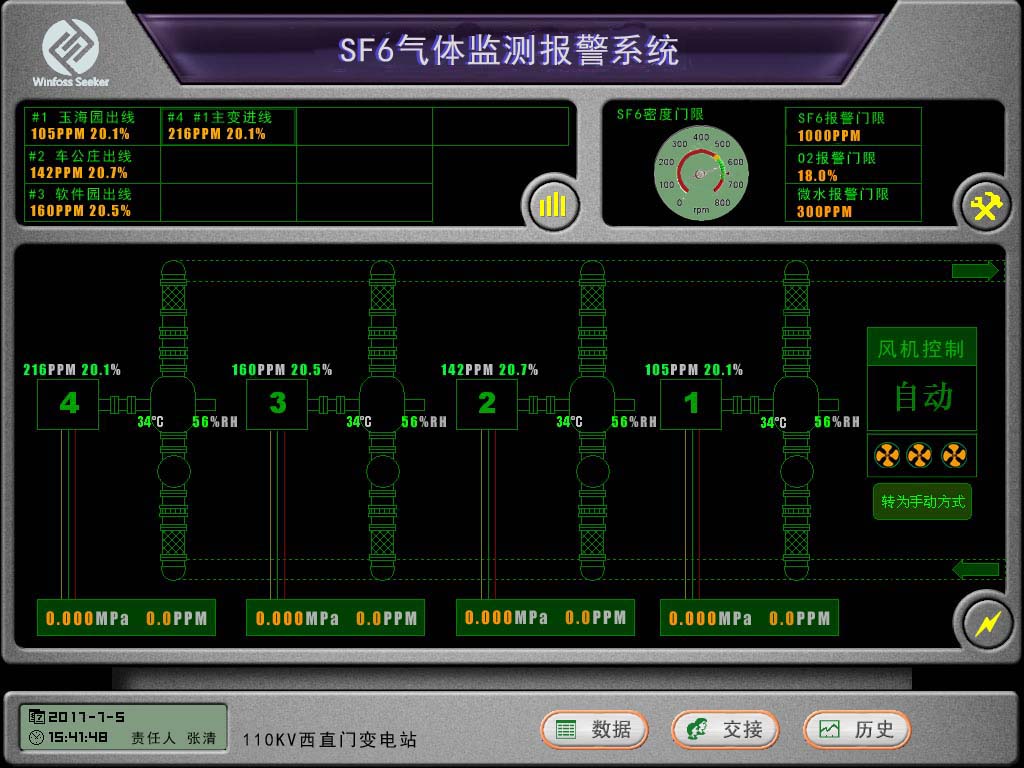

触控界面
A. 10.4英寸液晶显示器、组态王中文界面,触控操作。
B. 操作使用步骤简单、方便。
C. 系统操作点击帮助进入详细说明。
D. 各监测单元监测结果可曲线化。
分层监控
A 开关站就地监控
现场壁挂式主机安装在开关站入口处,因系统在监测到开关站内任何间隔位置SF6浓度或氧气含量异常时将以声、光方式同步告警; 便于工作人员在进入开关站前十分容易了解当前的安全状态。
B. 开关站就地监控
现场壁挂式主机安装在开关站入口处,因系统在监测到开关站内任何间隔位置SF6浓度或氧气含量异常时将以声、光方式同步告警;便于工作人员在进入开关站前十分容易的了解当前的安全状态。
C. 调度中心监控
提供远动通信硬接点的方式与远动装置通信,实现调度中心的远程告警,功能实现方便实用。
技术参数
系统配置 |
服务保障
|
A. 提供现场安装、调试及培训指导,开展现场演示操作。
B. 提供详尽的中文说明书和用户指导。
C. 一年免费保修,终身备品支持和维护。
D. 热线电话365天全天候解答用户的咨询。
