甘肃电投莲麓水电站SF6浓度在线监测系统项目

莲麓水电站SF6浓度在线监测系统项目

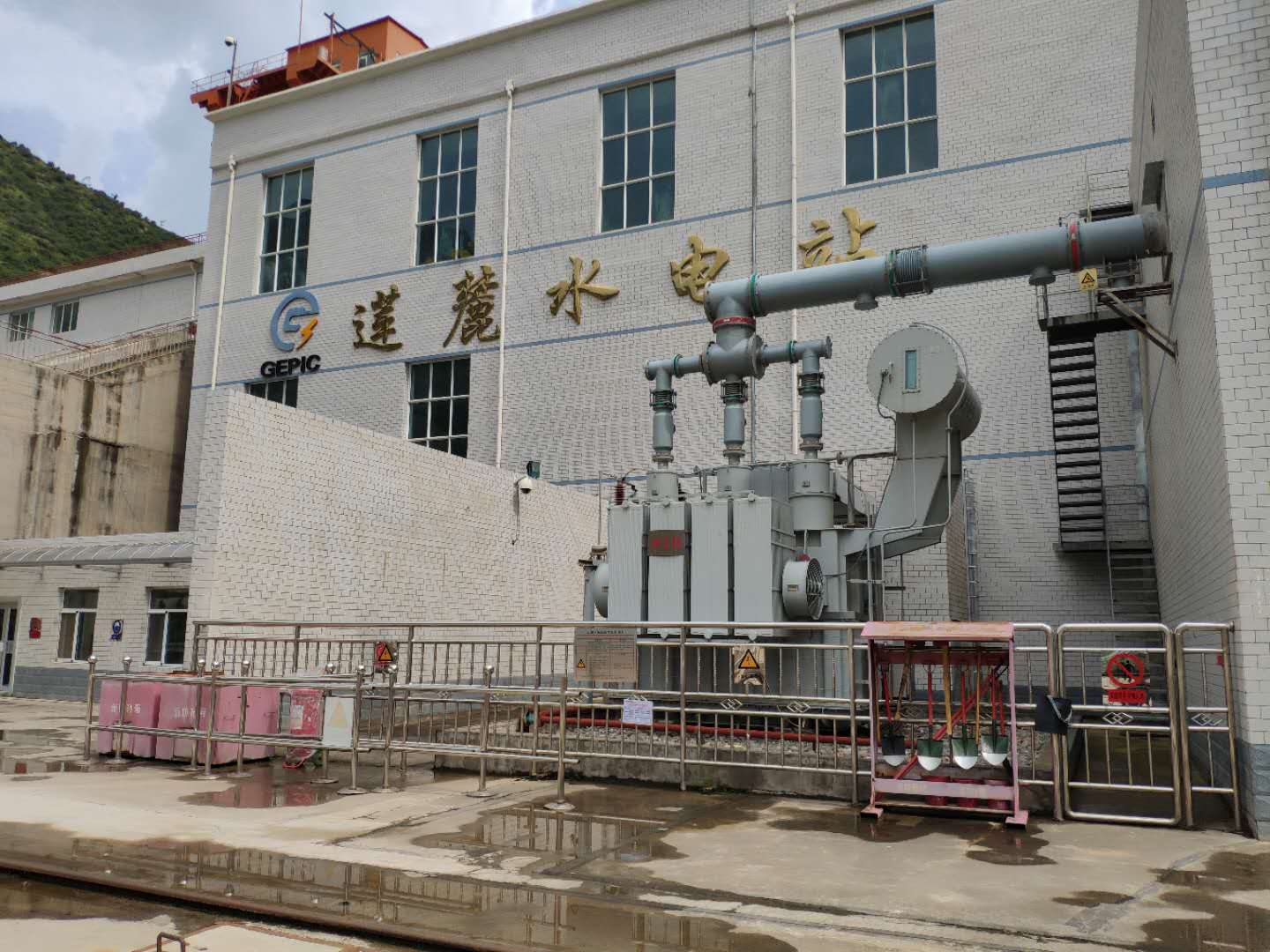

甘肃电投甘肃电投洮河水电开发有限责任公司主要从事水力发电项目的开发、经营、电能的生产、销售；水电设备的检修、节能技术开发。洮河公司为甘肃电投能源发展股份有限公司全资子公司，公司下辖莲麓水电站（66 MW）、峡城水电站（37.5 MW）、吉利水电站（20 MW）、海甸峡水电站（60 MW）、三甲水电站（31.5 MW）五个梯级电站，总装机容量为215MW。

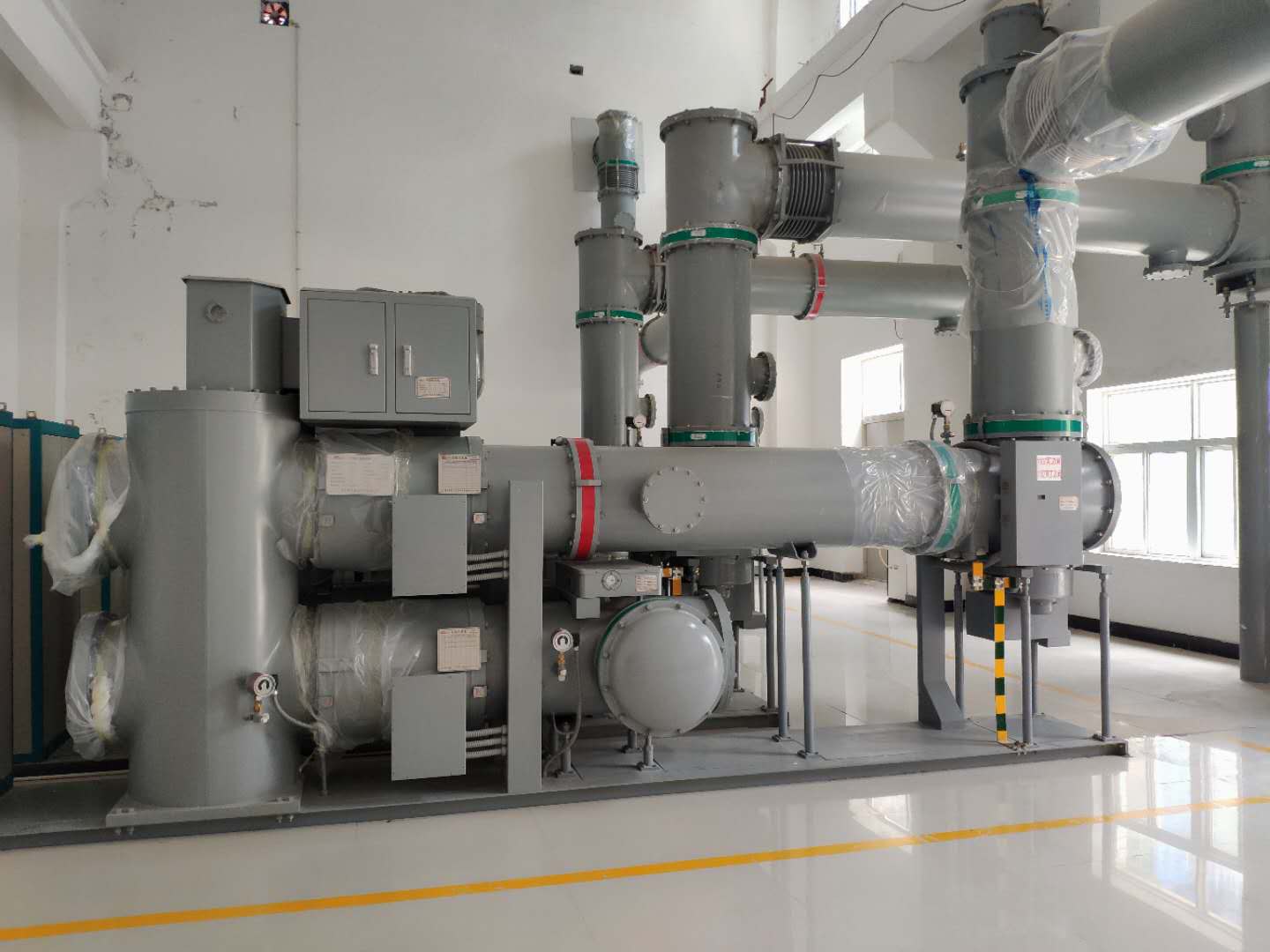

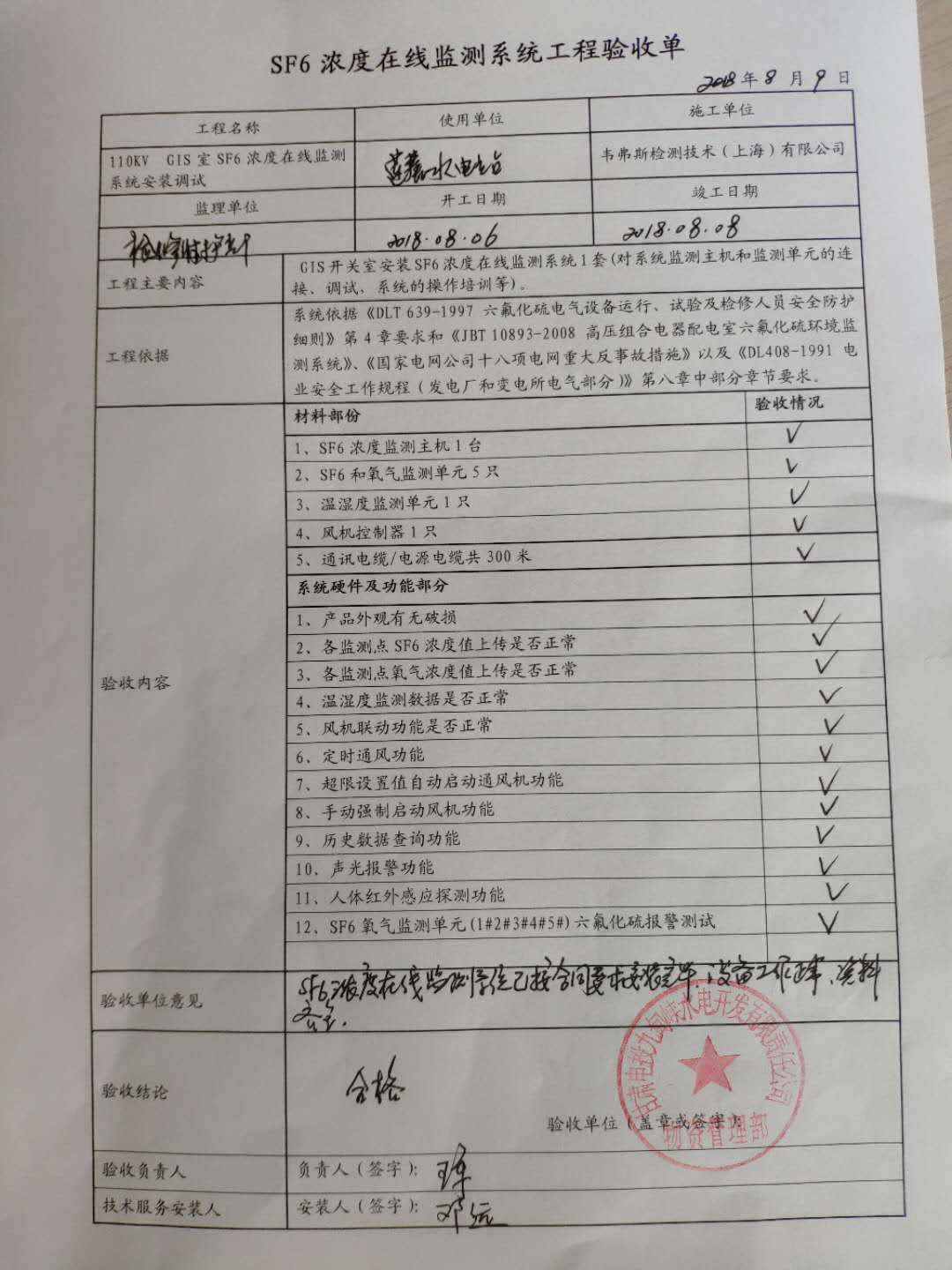

甘肃电投洮河公司2018年9月莲麓水电站 110KV GIS开关室原SF6浓度在线监测系统原应用江浙某公司产品，产品SF6气体采集采用管路泵吸式架构，气管采用普通聚四氟乙烯管，经运用一段时间受到环境因素影响，导致管道变形曲扭，再是受到泵吸长距离输送，并且泵吸收架构采用的是单一的破坏了现场环境气体采集的实际状态，原系统采用国内声波法原理传感器进行SF6气体的分析，并且该传感器受现场油漆施工或分解、电缆表层材料分解也能检测到。因而泵吸式不能准确反映每一个泄漏点位的真实水平。

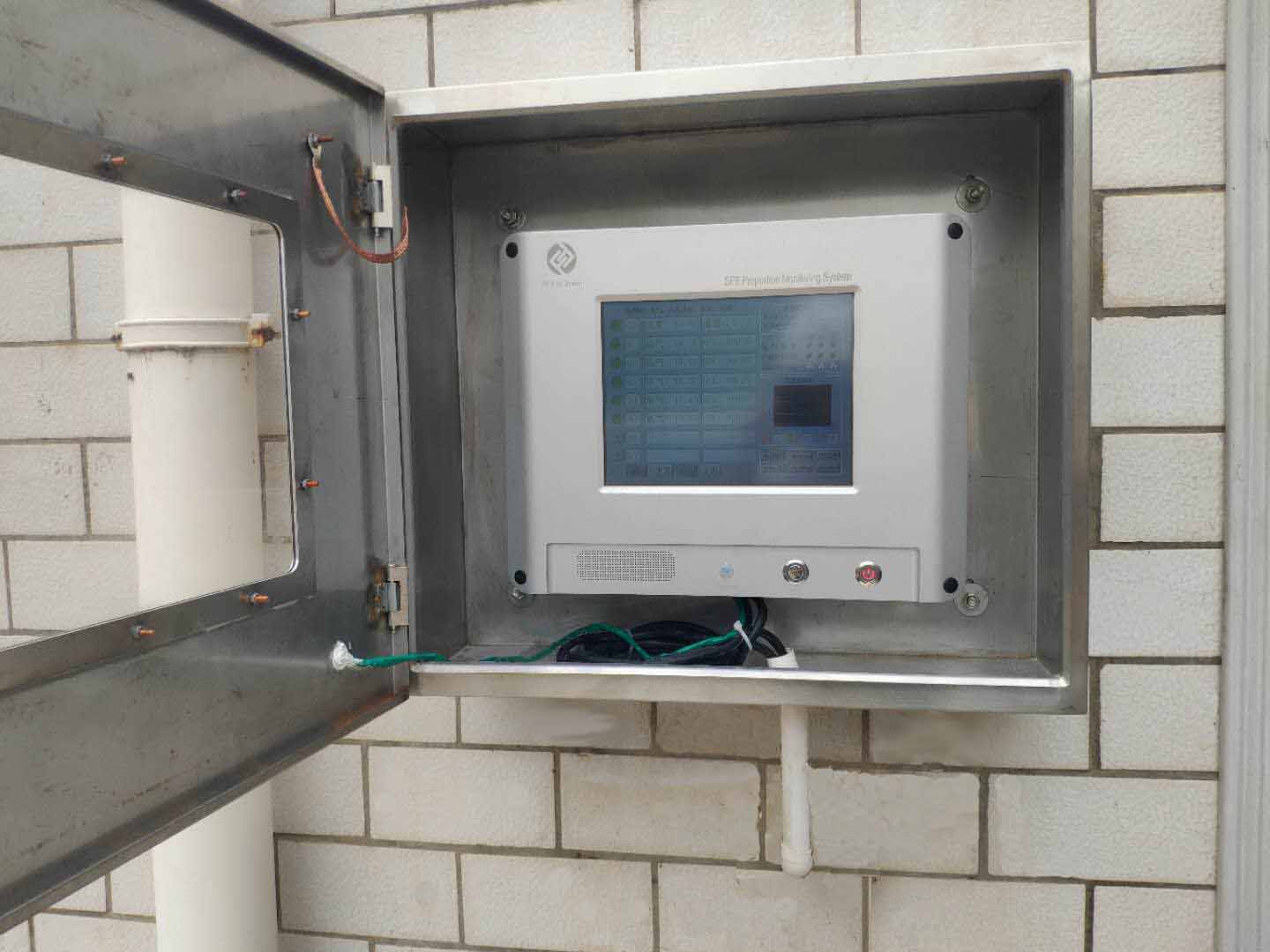

我公司采用扩散式架构比泵吸式架构更具有的优势，表现如下：

1. 扩散式架构为就地分布式实时检测，不存在泵吸式架构中采样泵机械或管路等物理的干扰条件，能够最为真实地反映和警示每一个就地现场的SF6超标和氧量情况（尤其是缺氧情况一旦受到泵吸长距离输送，就破坏了现场的实际状态）。因而泵吸式不能准确反映每一个泄漏点位的真实水平。

2. 扩散式因为每个泄漏点位都配置了一只SF6红外传感器和一只氧量传感器，每个点位采样都是相互独立的，均为就地直接接触式模拟采集数字转化后采样，不存在泵吸式架构中的二次采样分析腔室，不受管路和分析腔室残余气体相互混合对检测准确度的影响。并且泵吸式架构中一个变电站仅有一只红外SF6传感器和一只氧气传感器，一旦该传感器失效或不良，整个系统的所有监测点位将全部失效。

3. 扩散式为现场实时检测，不存在泵吸式冗长的采集管路，以及电磁阀切换并逐个分析带来的时间差，实时性最好。报警响应速度迅速，不会因电磁阀逐个切换分析导致时间延迟。从上述行业标准7.1.3中强调泵吸式架构中导气管路不应超过30米，但实际应用中，即使中等规模的110KV变电站，由于受电缆沟槽的弯曲规范铺设，超过30米是极为常见的。并且该条款中也强调：若配置多个检测采样点，则每个采样点采样时间不应超过5分钟，总的采样周期不应超过1小时，既说明实时性不好，并且在实际应用中超过12个监测点的项目非常多，因而存在很大的应用局限性。

4. 扩散式因不存在机械结构的电磁阀，以及采样吸力泵，这两个部件都由于每时每刻经年累月都需运行采样，因而存在机械磨损在1年左右就不良，甚至损毁的风险。用户后续维护起来由于机械结构复杂，维护工作十分麻烦，维护成本非常高。

5. 扩散式也不存在因泵吸式从分析主机大量的四氟管铺设到现场监测点位，四氟管受后续施工或检修等因素导致电缆挤压，而抽取不到气体的情况常有发生，用户又不能自己排查或排查起来非常麻烦，工作量大。
