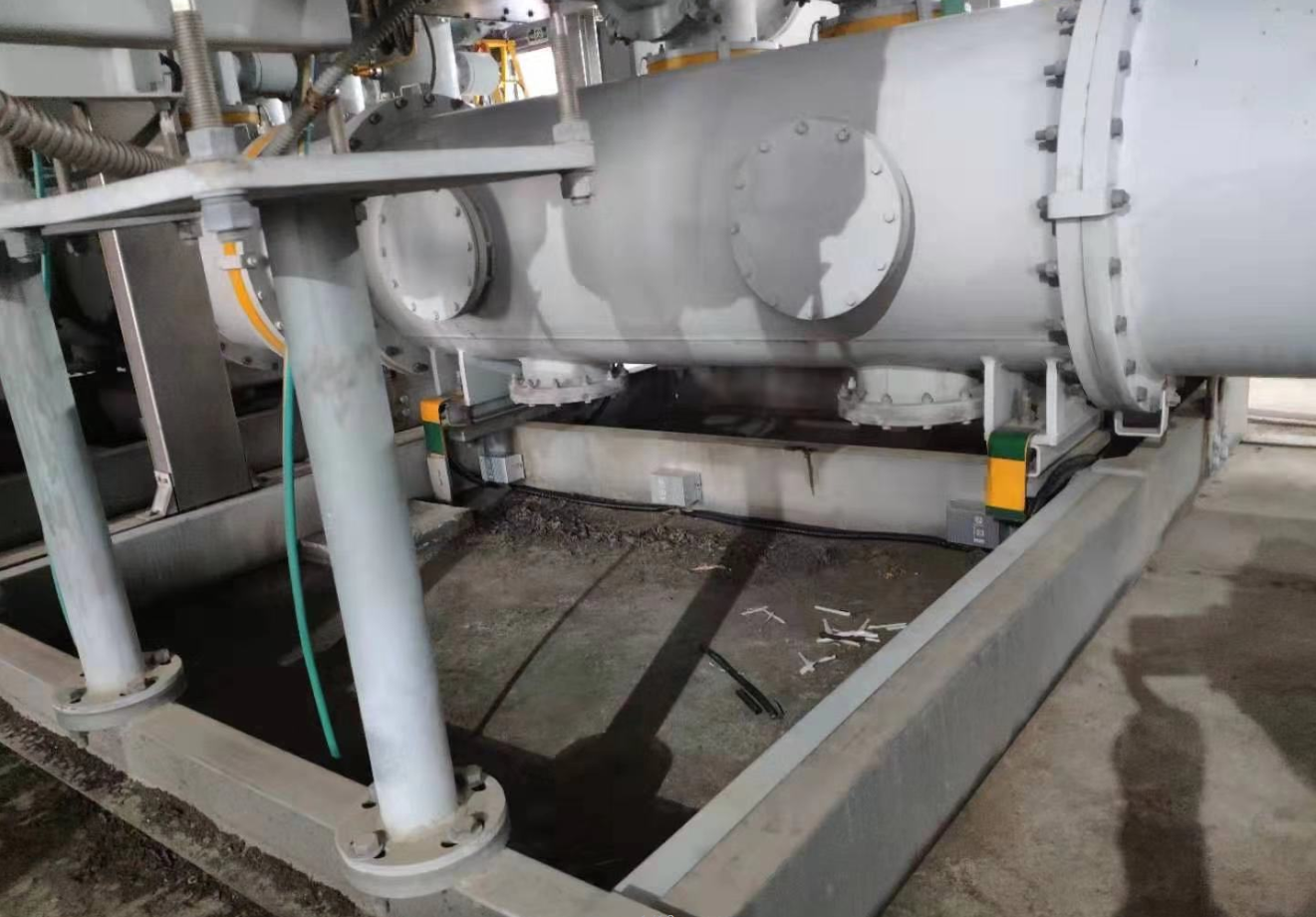

浙江金华官塘220KV GIS 防护棚工程SF6气体泄漏监测报警装置项目
SF6气体在电力行业主要是作为一种优异的绝缘和灭弧介质而成功地应用于高压开关及其设备，在高压、超高压以及特高压领域，SF6气体几乎成为断路器和GIS的唯一绝缘和灭弧介质。但SF6开关分断操作过程中，在电弧作用、电晕、火花放电和局部放电、高温等因素下，SF6气体会进行分解，它的分解遇到水分后会变成腐蚀性电解质，其中有些带毒甚至剧毒性分解物，如SF4、S2F2、S2F10、SOF2、H2S、HF及SO2，它们会刺激皮肤、粘膜，即使是微量，也能造成人身尤其是呼吸系统的严重破坏。
长期下来，容易因为局部组织的中毒而引发部分慢性疾病。如果吸入量大，还会引起头晕和肺气肿，甚至致人死亡。充有SF6气体的设备大多安装在室内，在无人值守情况下，空气不流通或者速度极慢，而SF6气体却因不同的设备制造工艺自投运开始那天，就无时无刻不在发生不同程度的泄漏，从而在室内沉积不易散发，SF6气体本身又是无色无味的，泄漏后不易被发觉。另外由于SF6气体的比重远大于空气和氧气，通常在室内低层空间积聚，造成局部缺氧和带毒，使人窒息。这样就会对现场工作人员造成极大的人身健康和安全危害。同时，SF6开关中气体的泄漏也直接影响到开关的运行安全。
因此，SF6气体泄漏监测报警装置参照《GB/T8905-1996六氟化硫电气设备中气体管理和检验导则》、《DL 408-1991电业安全工作规程》以及《DL/T639-1997六氟化硫电气设备运行、试验及检修人员安全防护细则》的指示精神，各SF6气体使用单位尤其在大量使用SF6气体的SF6开关站，必须使用具有SF6泄漏浓度和氧气含量监测报警和控制功能的设备设施来确保SF6开关设备和人身安全的双重保护。
SF6气体泄漏监测报警装置满足的技术条件
1. 具备对环境中六氟化硫气体含量进行连续监测的功能，环境中六氟化硫气体浓度超过设定值时发出报警信息。
2. 具备对环境氧气浓度进行连续监测的功能，环境中氧气浓度低于设定值时发出缺氧报警信息。
3. 发出报警信息时同时应启动风机并且启动显示（报警）器。
4. 显示（报警）器具备声光报警效果，且在启动一定时间内自动关闭。
5. SF6气体泄漏监测报警装置具有人体红外探测语音播报功能。
6. 监测装置监测范围：六氟化硫 ：100～1000PPM(V/V)；氧气：1%～25%。
7. 监测装置监测精度：六氟化硫≤5%F.S；氧气浓度≤1%F.S。
8. 监测装置报警点设置：六氟化硫：1000PPM(V/V)；氧气浓度18%（可自定义）。
9. 风机启动：六氟化硫气体浓度≥1000PPM(V/V)或氧含量≤18%时，监测装置启动风机，风机运转时间为15分钟并可调。风机并可手动控制或强制启动。
10. 监测装置工作电源：AC 220V/50HZ。
11. 监测装置工作电源绝缘：对地交流耐压>=2000伏，绝缘电阻>2MΩ。
12. 监测装置报警器、风机启动响应时间＜5s。
13. 监测装置具有历史数据、报警数据（每次报警的数据和控制动作数据）的存储和查询功能。
14. 监测装置设置了监测数据通过局域网络进行集中监控管理的功能，并能够将报警信息上传至监控系统，实现了信号远传。
15.报警数据保存至少400万条，并有自动覆盖最早记录数据。
16. 监测装置具有自监测功能。
17. 监测装置主机备用32个监测通道。
