韦弗斯-中国华电【西溪河地洛电站】SF6密度计改造工程

韦弗斯于2016年1月份与中国华电西溪河开发水电有限公司成功签订《四川华电西溪河水电开发有限公司流域电站220kV、10kVSF6断路器密度继电器在线监测系统改造》项目。

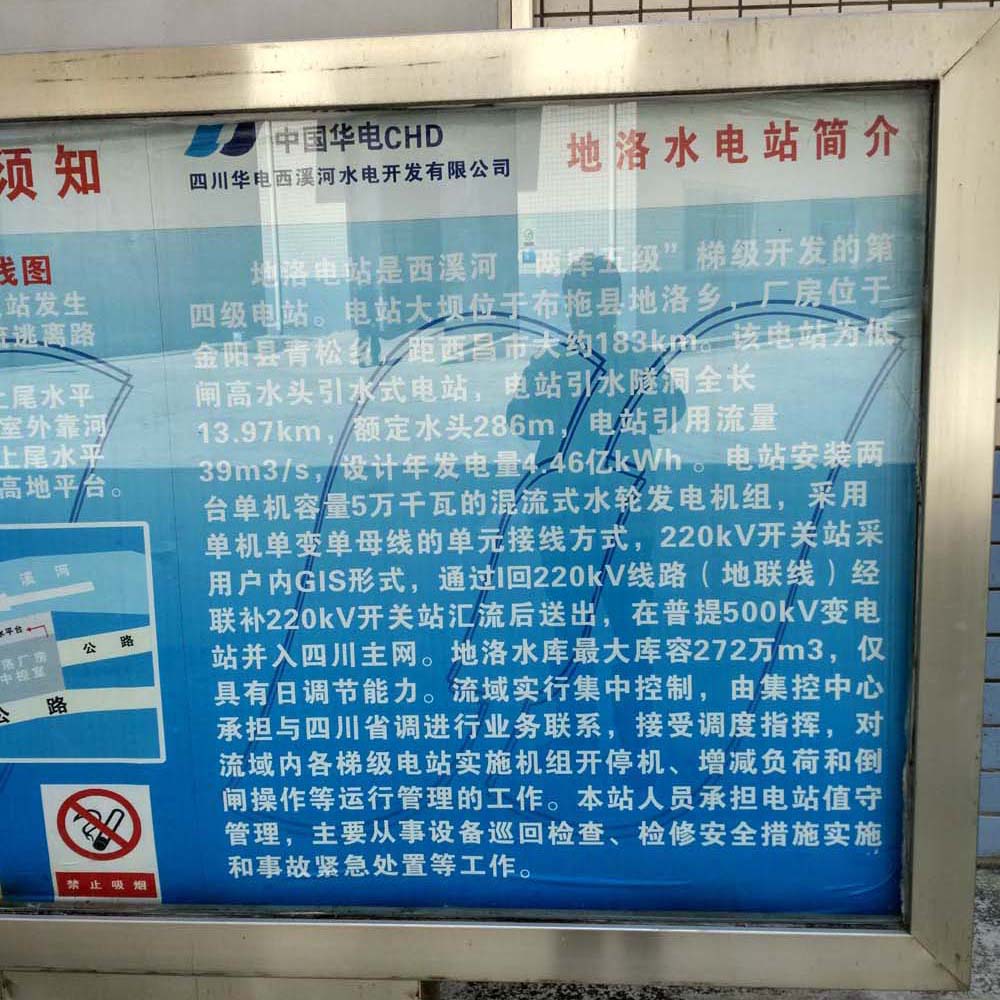

地洛水电站设计年发电量4.46亿KWh，采用单机单变单母线的单元接线方式，220KV母线为单母线分段接线，地洛的两台机组接入220KV一段母线，通过地联线经联补220KV开关站汇流后，在普提550kv变电站并入四川主网。

中国华电集团公司西溪河开发地洛电站依据《国家能源局关于防止电力生产事故的二十五项重点要求》（国能安全〔2014〕161号文）第13.1.6条规定：六氟化硫密度继电器与开关设备本体之间的连接方式应满足不拆卸校验密度继电器的要求。目前流域电站SF6断路器密度继电器不满足反措要求的连接方式和检验条件，需对流域水电站SF6密度继电器进行在线监测系统完善改造，以实现不拆卸密度继电器即可在线检测校验的要求。

按照改造方案：

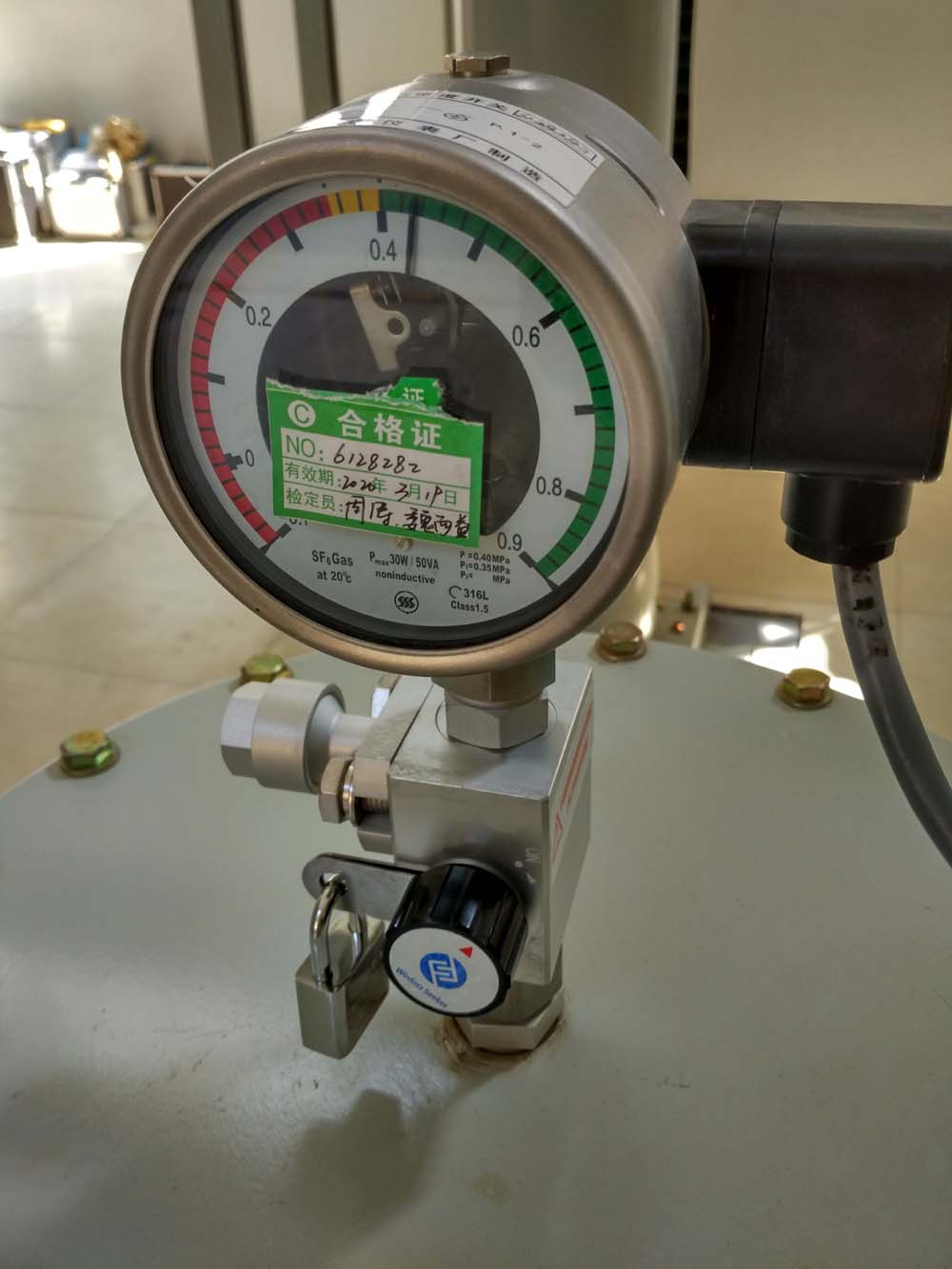

1、SF6密度继电器加装组合式阀控接头；

2、在加装的组合式阀控接头上新设机械防误锁；

3、加装的组合式阀控接头安设防雨罩；

4、对SF6密度继电器进行校验。

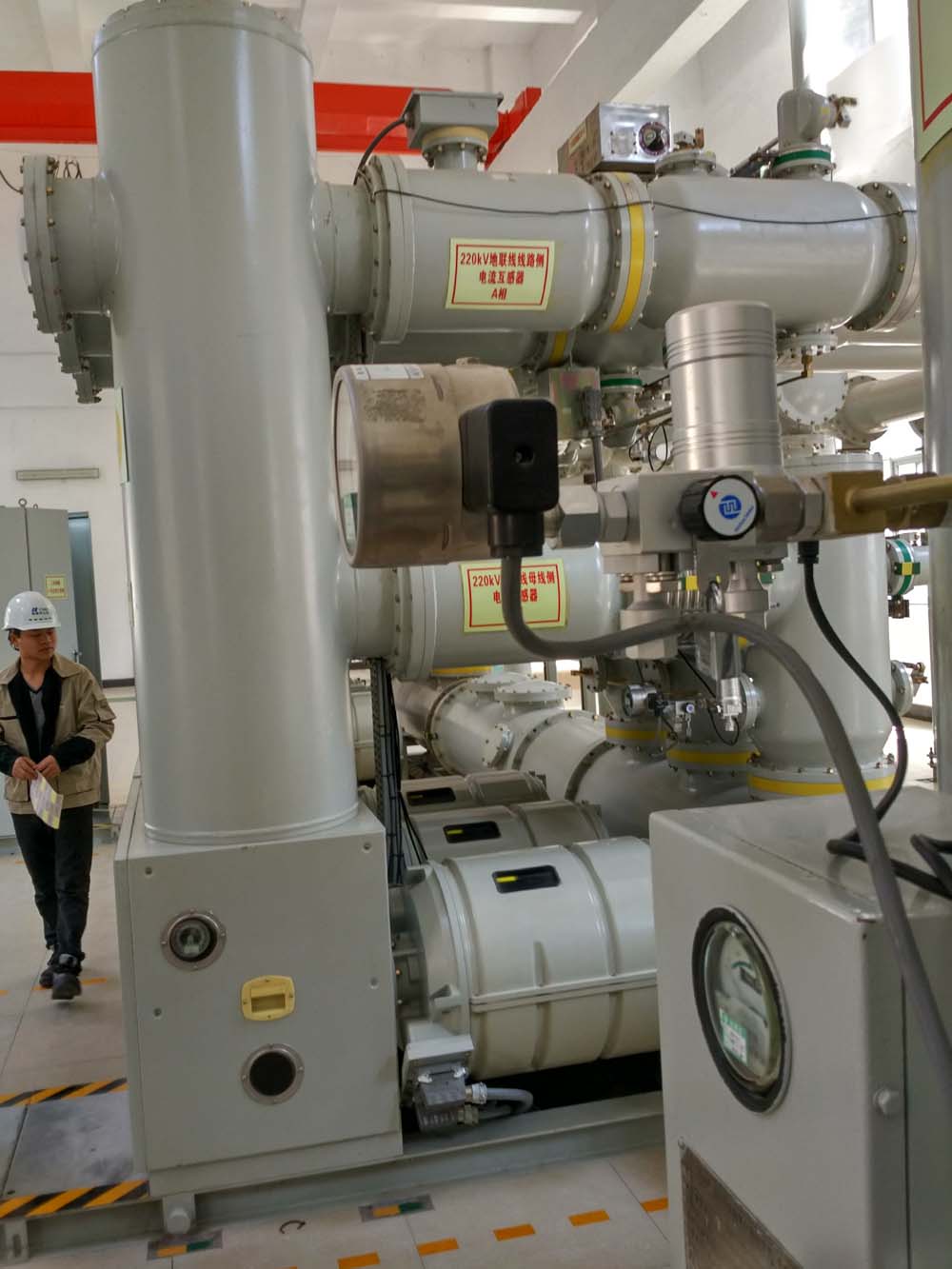

韦弗斯针对SF6密度继电器在线校验系统是在不改变开关原有的任何结构的基础上，通过开关上SF6密度继电器接口，加装带有开断装置的组合式阀门，阀门上设计有与原有SF6密度继电器接口配装的接头、SF6密度继电器接头、开断装置及与专用的SF6密度继电器校验仪连接的接头。按设计要求连接好后，通过旋转开断装置、可以实现SF6密度继电器气路与开关本体气路的通断。

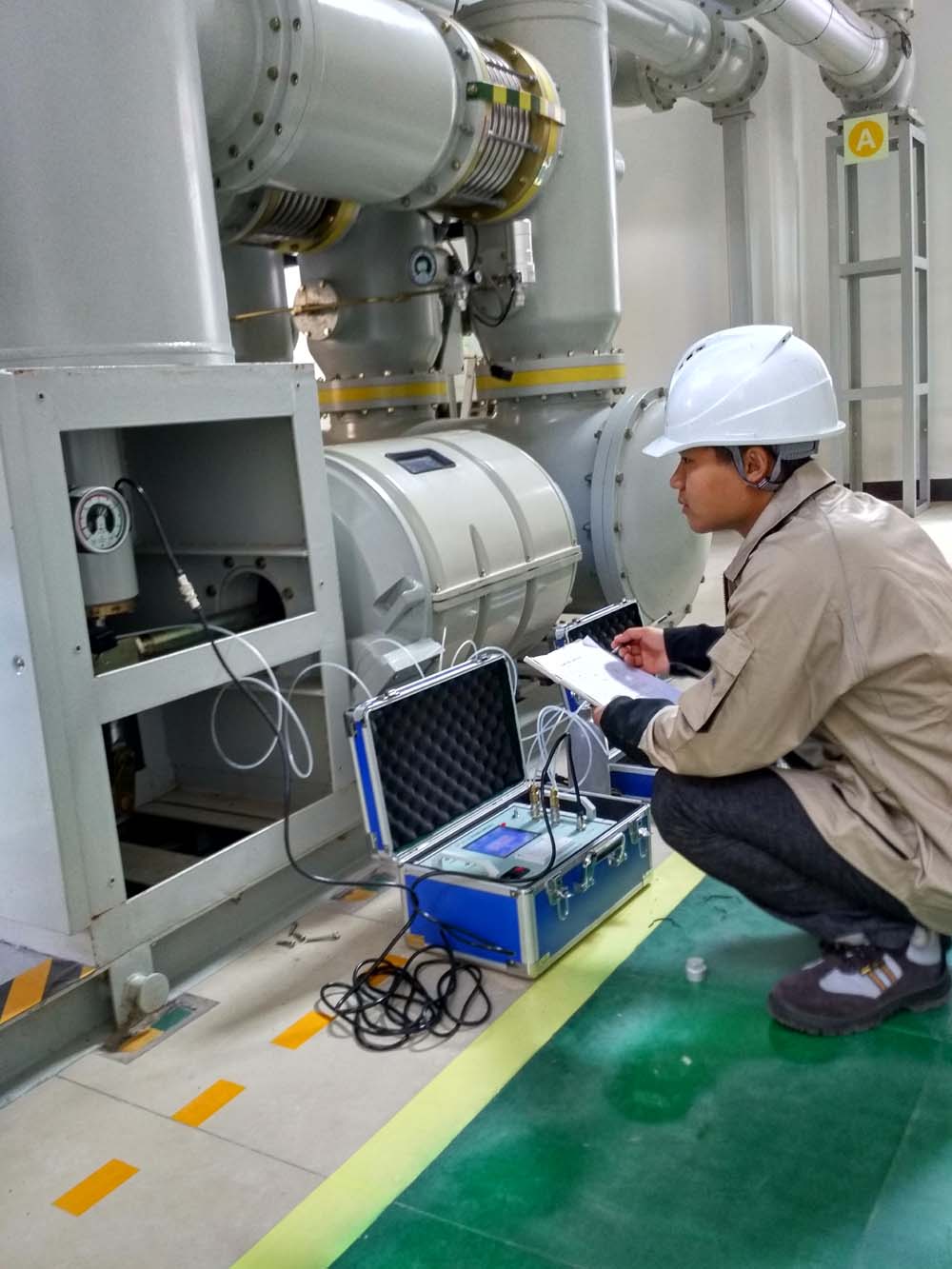

当需要对SF6密度继电器进行校验时，需要将阀体上开断装置旋转至关闭状态，然后将校验仪接口与阀体上预留的校验接口完成对接，就可以实现SF6密度继电器的校验，这样可以大大的节约了检修人员的宝贵时间，还可以大大降低由于定期校验拆卸带来的SF6漏气风险。

此次韦弗斯为地洛电站提供的SF6密度继电器改造方案、先进的设备和服务，加强了SF6电气设备的安全可靠性，对地洛电站的供电优化起到关键性的作用。
