SF6大型回收装置（Winfoss-R1Liq）
进口压缩机、冷冻系统，大型、高效；再生式分子干燥过滤器，高效去除水分和粉尘!
概述

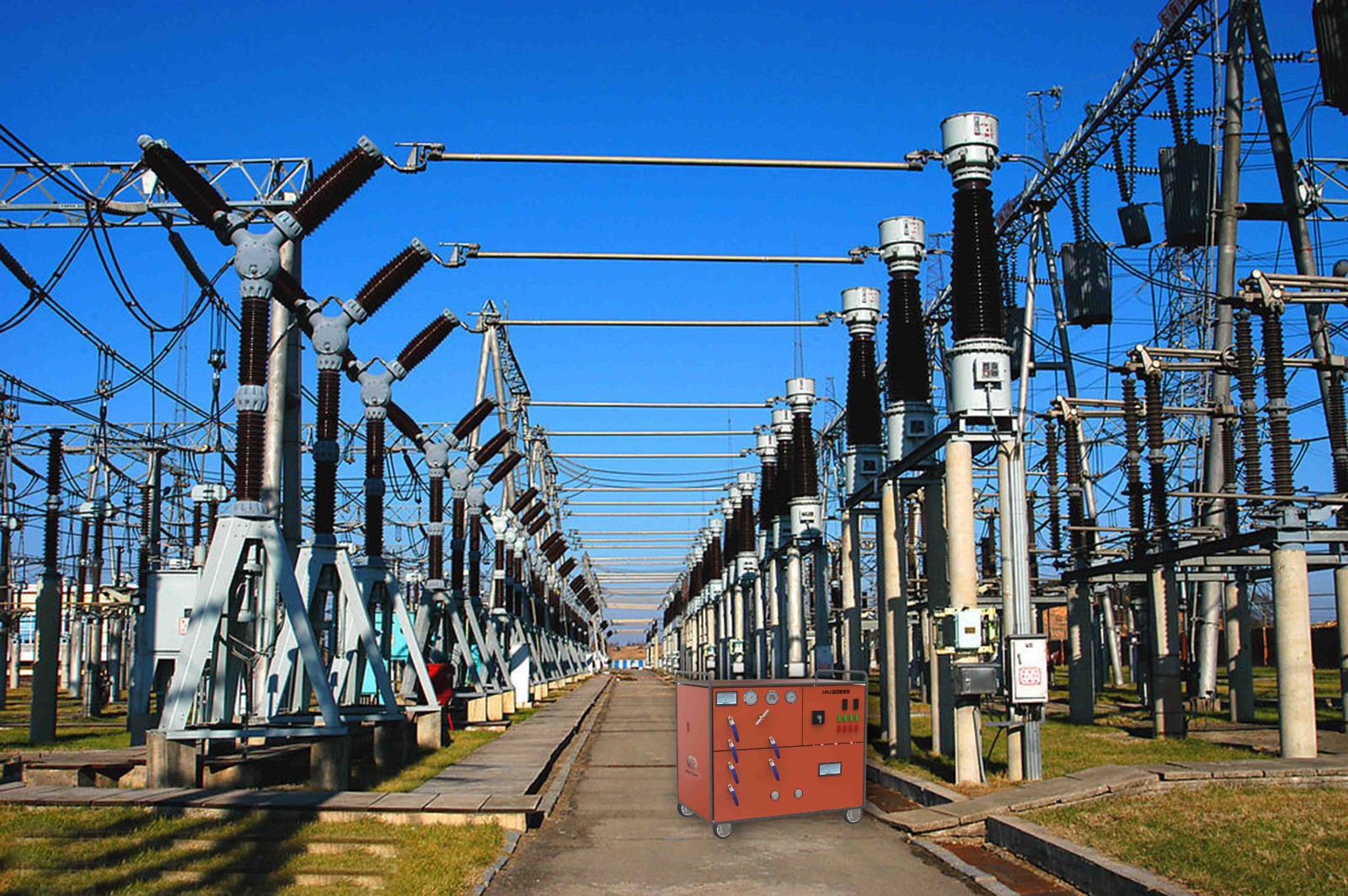

SF6大型回收装置（Winfoss-R1Liq）是WINFOSS公司为中国电力行业、开关制造企业设计的一种大容量、全功能、SF6充气回收车。能够完成面向各种SF6开关站（包括柱式开关、GIS组合电器、开关柜等所有以SF6介质电气设备）在内的气体充灌、回收、抽真空、气体转移等全部功能，包括气体的干燥和过滤净化。整个回收车包括：来自美国进口高速压缩机、双级直联高速率真空泵、数字式真空表、电磁真空装置、驱动装置、美国分子式再生过滤干燥器以及电气控制部件。
SF6大型回收装置（Winfoss-R1Liq）气体管路全部采用紫铜管路联接，具有更长的使用寿命，并保证管路和接头之间联接可靠和优良的密封性能。
特点
l 核心件进口
l 功能齐全（回收、抽真空、过滤干燥、液化、存储、气体回充）六大功能齐全
l 界面简洁明了，操作简单
l 多重安全阀设置，剔除安全隐患
l 真空泵内置防返油阀，杜绝回收装置进出口返油
l 再生式过滤器，无需定期更换
功能简介
l 回收：通过启动高精度真空泵和电磁真空装置等电气控制部件后，将设备内中SF6气体抽取出来；分为气态回收和液态回收两种。
l 净化：内置全套的净化装置，将回收的SF6气体经过多次干燥、过滤分离进行净化。
l 抽真空：对SF6开关本体内残余气体通过电磁真空装置和驱动装置等，启动压力回差，使SF6开关本体内达到标准要求的真空状态。
l 充气：通过启动装置内压缩机和驱动装置等，给电气设备内补充一定量的SF6气体，充气容量根据设备规定自行设置。
l 转移：设备可以对储气罐内的气体长期保存，另外可根据实际应用将SF6气体转移至钢瓶。
技术参数
装置性能参数
型 式 | 风冷,手推移动式 | |
工作环境温度 | -20℃～45℃ | |
回收 | 初压力(MPa) | 0.8 |
终压力(KPa) | ≤53 | |
1m3容积所需时间(h/m3) | ≤0.45 | |
充气 | 初压力(Pa) | ≤133 |
终压力(MPa) | 0.7 | |
1m3容积所需时间(h/m3 ) | ≤0.2 | |
抽真空从0.1MPa至133Pa需时间 (h/m3 ) | ≤0.5 | |
极 限 真 空 (Pa) | ≤10 | |
真空保持从133Pa经24小时上升值(Pa) | ≤400 | |
年 泄 漏 率 | ≤1% | |
回收后SF6 | 水分(PPM/V) | ≤60 |
气体纯度 | 油分(PPM/G) | ≤10 |
贮 存 容 器 | 贮存方式 | 液态 |
压力(MPa) | 5.0 | |
容积(L) | 400 | |
贮液量(kg) | 400 | |
汽化方式 | 电加热 | |
干燥过滤器再生方式 | 真空加热活化再生 | |
电源 | 三相四线制 3Φ 380V | |
总功率(kW) | ≤13 | |
噪声dB(A) | ≤75 | |
设备自重(kg) | ≤950 | |
主要部件性能参数
SF6压缩机 （美国进口） | 形式 | 有油活塞,半封闭式 | |
排气量 | m3/h | 12.2 | |
最大排气压力 | MPa | 2.50 | |
允许排气压力 | MPa | 1.96 | |
最小允许吸气压力 | KPa | 53 | |
最大允许吸气压力 | MPa | 0.30 | |
最高排气温度 | ℃ | 130 | |
润滑油 | HD25冷冻油 | ||
功率 | kW | 3 | |
电源 | 3Φ 380V 50Hz | ||
真空泵 | 抽气速率 | m3/h | 54 m3/h |
极限真空 | Pa | ≤6*10-2 | |
功率 | kW | 4 | |
电源 | V | 3Φ 380V 50Hz | |
制冷机组 (法国进口) | 标准制冷量 | Kcal/h | 4600 |
制冷剂 | R22 | ||
制冷剂最大充注量 | kg | 2.5 | |
润滑油 | HD25冷冻油 | ||
功率 | kW | 2.32 | |
电源 | 3Φ 380V 50Hz | ||
容 器 国产碳钢 | 容器类别 | 二类 | |
设计压力 | MPa | 5.0 | |
设计温度 | ℃ | 40 | |
贮存容器容积 | L | 400 | |
贮存容器贮液量 | kg | 400 |
标准配置
l SF6充气回收装置 1台
l 5m高压输送管（液态输送） 1根
l 5m低压输送管（气态输送） 1根
l 回收车与开关设备的转换接头 1只
l 钢瓶连接头 1只
l 防尘防雨罩 1只
l 中文说明书 1本
l 出厂检验报告等用户资料 1套
服务保障
l 提供现场培训指导，开展现场演示操作。
l 提供详尽的中文说明书和用户指导。
l 保修一年，终身备品支持和维护。
l 用户档案信息化管理，客服部每半年度回访与跟踪服务。
l 热线电话365天全天候解答用户的咨询。
