专注于SF6气体检测的专业化

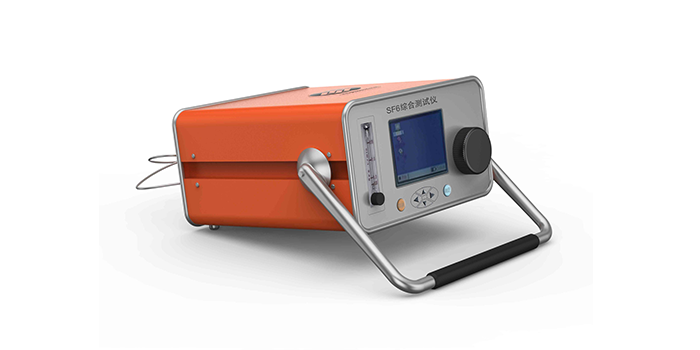

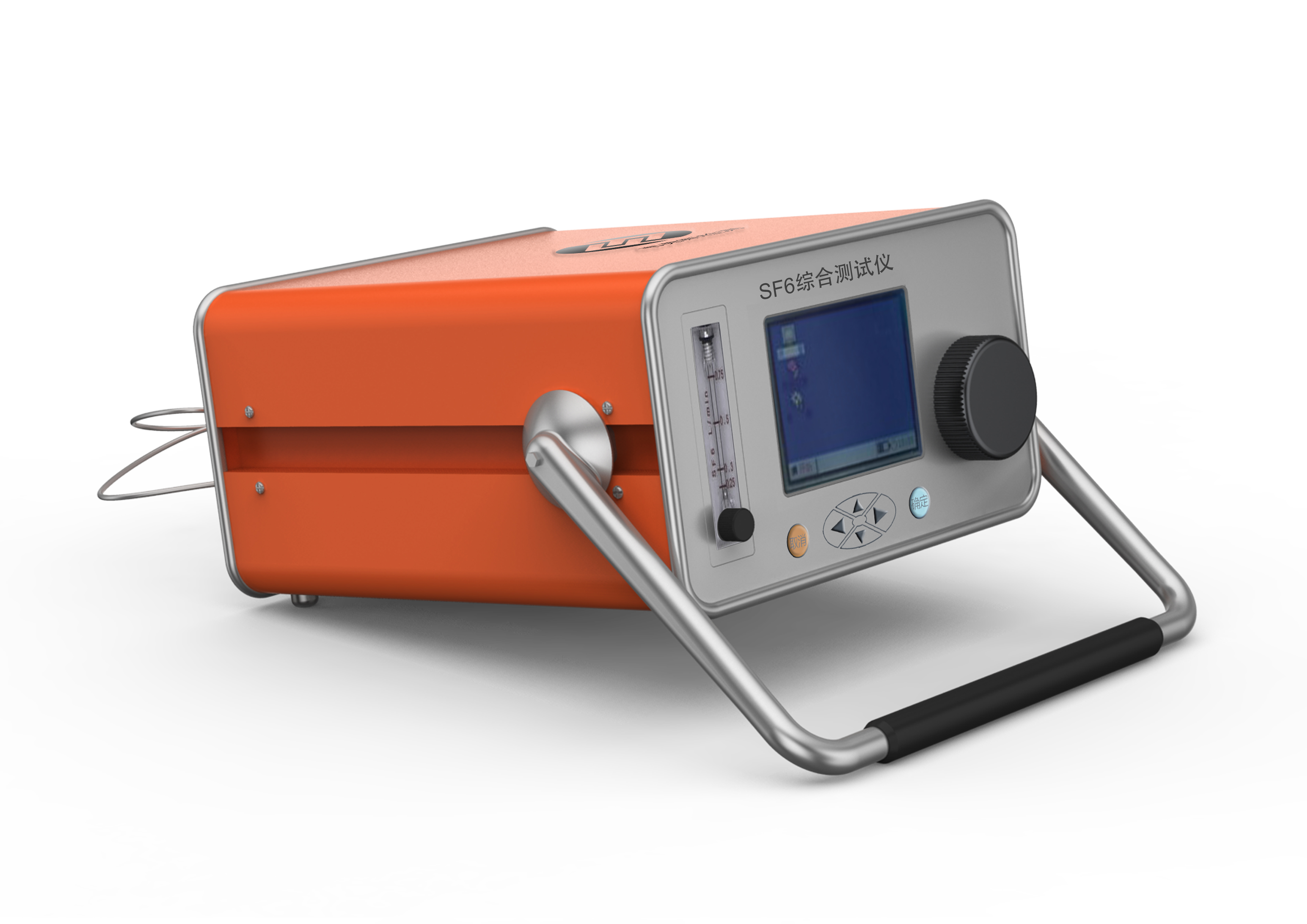

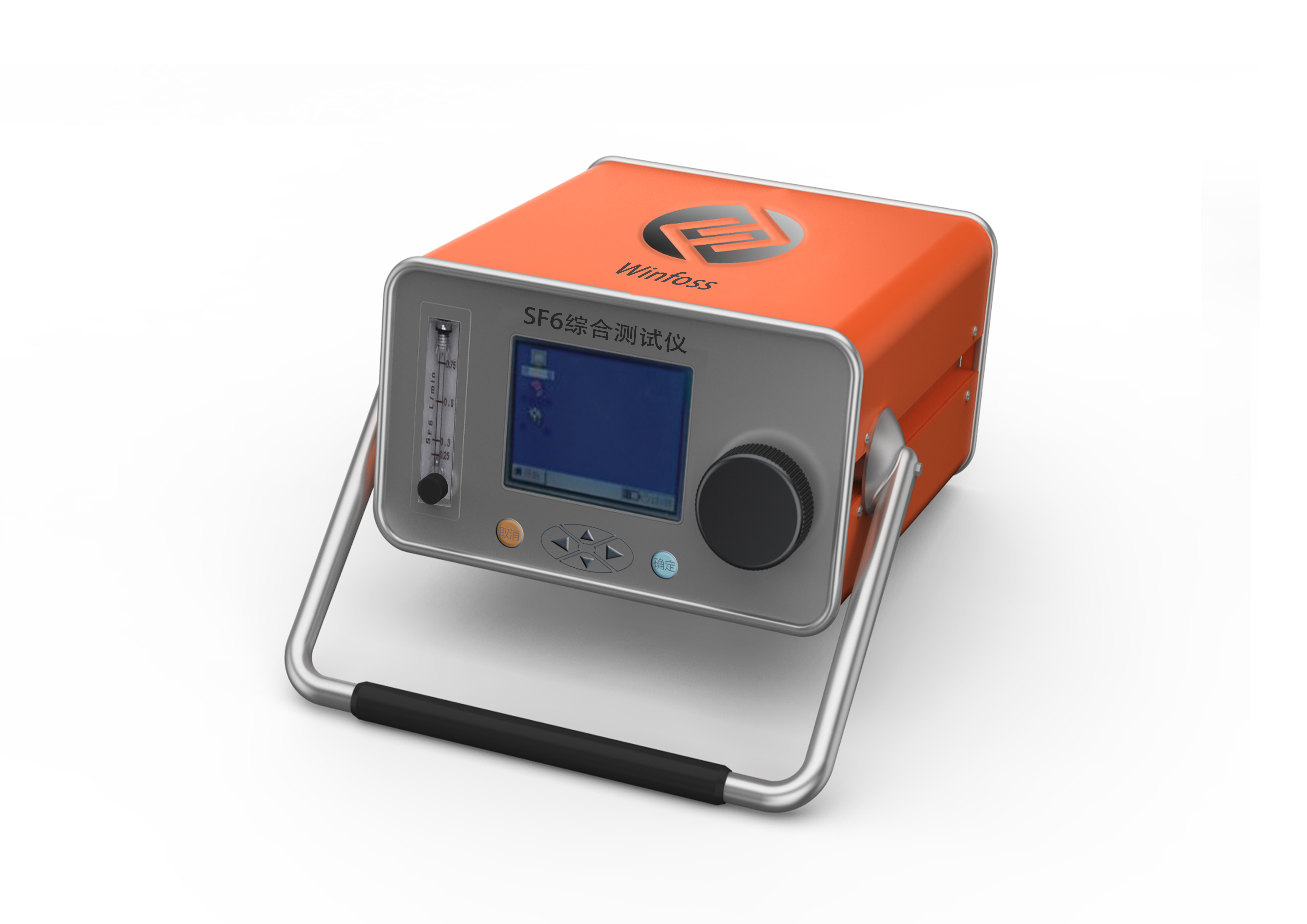

SF6综合测试仪(Winfoss-P17)
芬兰和德国传感器、欧盟检验标准;高精度、长寿命和高可靠性的结合!
SF6综合测试仪(Winfoss-P17C)是集湿度、百分浓度、主要分解产物测量等综合型检测分析仪器,通过检测SF6电气设备内部绝缘材料裂解的主要产物:SO2、H2S、CO、CF4含量,快速准确地判断出SF6断路器、互感器、GIS和变压器等电气设备内部早期故障;同时还能检测露点和纯度,为设备诊断提供更充分的依据。仪器可单独进行分解物、纯度、水分检测,也可以进行各种组合检测。一次完成多项功能检测,大大节省设备中的气体,有效保护环境,减少污染,同时减少用户的工作量,提高了工作效率。整机全部采用了国外性能优越的传感器,湿度采用芬兰维萨拉的传感器;纯度采用德国HNP的传感器;分解产物采用进口美国德康SF6专用的传感器。该仪器采用大液晶中文显示,实时显示各种参数,全程傻瓜式的操作,海量信息存储,内置充电电池,交直流两用。被业内人士评为创新、节约环保型仪器。
功能特点
l 图形菜单、彩屏显示
l 支持数据通信;数据管理系统软件
l 具备自检和开放式校准功能和自诊断功能
l 检测组分多、精度高、稳定性好,可同时检测水分、纯度、分解物(SO2、H2S、CO、和CF4),互不干扰
l 流量自动控制、高效准确,有效降低SF6样气排放量
l 内置电动气泵,快速冲洗气路系统,复零快、有效保护传感器
l 具有电化学传感器零位自动校正功能;抗交叉干扰设计提高了混合气体检测的准确性
l 露点全程曲线跟踪,显示当前状态下的露点和湿度,并自动换算到20℃、标准大气压下的湿度
l 电子流量显示和电量显示,流量自动调节
l 测量数据存储,打印、支持文件系统
l 交直两用、内置锂电池
l 操作简单、维护方便
l 体积小、重量轻、便于携带
技术参数
参 数 项 目 | 参 数 值 | |
露点 | 测量范围 | 露点-80~+20℃(支持PPMV) |
露点精度 | ±1℃(阻容法,一定量程范围内) (当露点温度低于0℃,输出为霜点) | |
响应时间 | 63%〔90%+20- -20℃ Td 5s[45s] | |
分辨率 | 露点0.1℃或0.1ppm | |
重复性 | ±0.5℃、气体流量SF6调节在0.5~0.9L/min | |
纯度 | 测量范围 | 0%~100% |
测量精度 | ±0.2% | |
测量时间 | <2分钟 | |
H2S | 测量范围 | 0~100ppmv |
测量精度 | ≤0.5ppm(≤10ppm);≤5%(>10ppm) | |
测量时间 | <2分钟 | |
最小检知量 | 0.1ppmv | |
重复性 | ≤0.3%(≤10ppm);≤3%(>10ppm) | |
SO2 | 测量范围 | 0~200ppmv |
测量精度 | ≤0.5ppm(≤10ppm);≤5%(>10ppm) | |
测量时间 | <2分钟 | |
最小检知量 | 0.1ppmv | |
重复性 | ≤0.3%(≤10ppm);≤3%(>10ppm) | |
HF | 测量范围 | 0~10ppmv |
测量精度 | ≤0.5ppm(≤10ppm);≤5%(>10ppm) | |
测量时间 | <2分钟 | |
最小检知量 | 0.1ppmv | |
重复性 | ≤0.3%(≤10ppm);≤3%(>10ppm) | |
CO | 测量范围 | 0~500ppmv |
测量精度 | ±0.5% | |
测量时间 | <2分钟 | |
最小检知量 | 0.1ppmv | |
重复性 | ≤1.5%(≤50ppm);≤3%(>50ppm) | |
显示方式 | 彩色LCD显示 | |
工作电压 | 220VAC±10%50Hz,交直流两用,过充保护,内置锂电池 | |
工作压力 | 0~1.0MPa | |
输出接口 | USB1.1规范 | |
操作环境 | 温度:-20~+60℃,湿度:10~95%RH,20℃时无凝露 | |
标定周期 | 一年一次 | |
产品质量 | 约10.5KG |
产品配置
l SF6综合测试仪 1台;
l 测试管道 1根;
l 电源线 1根;
l 铝合金防震箱 1只;
l 开关设备转换接头 1套;
l 中文说明书 1本;
l 出厂检测报告等用户资料 1套。
服务保障
l 提供现场培训指导,开展现场演示操作。
l 提供详尽的中文说明书和用户指导。
l 一年免费保修,终身备品支持和维护。
l 用户档案信息化管理,客服部每半年度回访与跟踪服务。
l 热线电话365天全天候解答用户的咨询。
