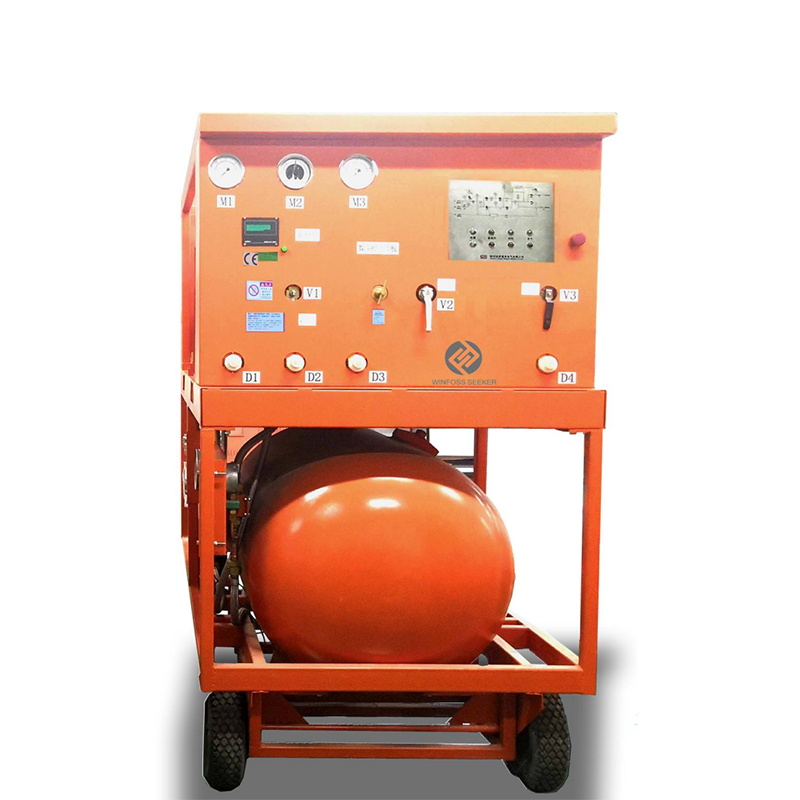

SF6高速回收装置(Winfoss-R1Tou)

SF6高速回收车

支持平台:Windows/Linux/Unlix

软件大小:10M

品牌:WINFOSS

型号:Winfoss-R1Tou

真空泵:40m3/h,原装双级旋片真空泵。

SF6无油压缩机:15m3/h,排气压力50bar。

无油真空压缩机:10m3/h,最终真空度﹤33 mbar。

汽化方式:电加热。

液化方式:高压液化。

产品详情/ Product details

SF6高速回收装置(Winfoss-R1Tou)是一款容量适中、全功能,结构紧凑,SF6压缩机全无油,极大的减少处理和过滤成本,该技术的应用满足了对生产过程高度安全要求的高压电气开关制造企业以及电力行业。整个装置包括:无油SF6压缩机、真空压缩机、真空泵、数字式真空表、电磁真空装置、低温冷凝装置、再生式过滤干燥器、高耐压电磁阀、仪器仪表、安全控制器等,主要部件原装进口。

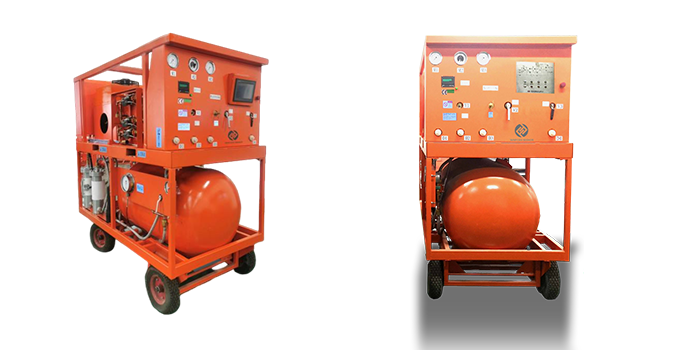

SF6气体回收装置WINFOSS-R1Tou

概述

SF6气体回收装置(Winfoss-R1Tou)是韦弗斯公司为中国电力行业、开关制造企业设计的一种大容量、全功能、SF6充气回收车。能够完成面向各种SF6开关站(包括柱式开关、GIS组合电器、开关柜等所有以SF6介质电气设备)在内的气体充灌、回收、抽真空、气体转移等全部功能,包括气体的干燥和过滤净化。整个回收装置包括:采用高速压缩机、双级直联高速率真空泵、电磁真空装置、驱动装置、美国分子式再生过滤干燥器以及电气控制部件。用于SF6气体应用的抽真空、充气、回收三大功能。设备采用自主研发的全无油气体压缩机对SF6进行压缩并液态储存。系统采用双控系统,全封闭结构,防护等级更高。



SF6气体回收装置(Winfoss-R1Tou)气体管路全部采用紫铜管路联接,具有更稳定可靠的使用寿命,并保证管路和接头之间联接可靠和优良的密封性能。

采用10.4英寸彩色触摸屏操作,具备中英文互换式操作面板,操作过程简单明了,装置的各项功能和操作提示均在触摸屏上操作实现,并且重要的参数如压力、SF6气体重量、真空度等也在触摸屏上显示,触控操作屏具有以太网和USB接口功能。


功能特点

l   功能齐全(回收、抽真空、过滤干燥、存储、气体回充)五大功能齐全。

l   对装置本身的储气罐、管路系统抽真空及进行真空度测量。

l   对六氟化硫电气设备抽真空及进行真空测量。

l   从六氟化硫电气设备中回收气体并加以储存或压入气瓶中,而且能进行残压测量。

l   真空泵内置防返油阀,杜绝回收装置进出口返油。

l   将剧毒的低氟化合物滤除使气体达标。

l   完全过滤粉尘等固体杂质。

l   气体回收率99.9%以上。

l   回收和灌充采用两个独立系统,不发生气体交叉污染。

l   界面简洁明了,操作简单。

l   多重安全阀设置,剔除安全隐患。

l   核心件进口。

l   再生式过滤器,无需定期更换。

l   再生式过滤器,无需定期更换。



功能简介

l   回收:通过启动高速真空泵和电磁真空装置等电气的控制部件后,将设备内的SF6气体抽取出来。

l   净化:内置全套的净化系统,将回收的SF6气体经过多次干燥、过滤分离进行净化。

l   抽真空:SF6开关本体内的残余气体通过电磁真空装置和驱动装置等,可靠稳定快速抽取,使SF6开关本体内达到标准要求的高真空状态。

l   充气:通过启动装置内压缩机和驱动装置等,给电气设备内补充一定量的SF6气体,充气容量根据设备规定自行设置。

l   转移:设备可以对储气罐内的气体长期保存,另外可根据实际应用将SF6气体转移至钢瓶。



技术参数



型号

Winfoss-R1Tou

型式

高压液化,手推车式

工作环境温度

-20℃~45



SF6无油双级压缩机

标准排气量:≥18M3/h(最大60M3/h

最大吸入压力: 8bar

排气压力:50bar50Kg/h



回收泵

标准排气量:30 Nm3/h

极限压力:1mbar绝对压力





真空泵

标配抽速 : 63M3/h

极限真空: 0.1mbar绝对压力(系统极限真空0.2mbar)

抽真空速度:≤0.5(h/M)抽真空从0.1MPa133Pa需时间

最终真空极限:≤10Pa。≤0.5

真空度保持:在133 Pa压力保持24h,真空度值上升<400 Pa

初始压力

≤0.8 MPa20℃)

回收后终压极限值

≤0.5mbar20℃)

气体湿度控制

80µL/LSF6气体湿度为1000µL/L时)





回收速度

1m³的SF6气体(0.8MPa20℃)回收到1m³初压为2MPa的标准储气罐中,当设备残压达到5×10-3 MPa时,回收气体时间≤0.7h;当设备残压达到1.33×10-3 MPa时,回收气体时间≤0.8h(配套5DN20管路)



充气速度

出压<133Pa1 m³容器充如SF6气体至0.8MPa20℃)压力时,充气时间≤0.2h(配套5DN20管路)

年漏气率

回收装置本体<0.1%;储气罐本体<0.5%

回收净化干燥后

40µL/L

油份控制

0 µg/g

尘埃过滤控制

粒径<1µm

液化方式

高压液化

汽化方式

电加热

干燥过滤方式

真空加热活化再生

年泄漏率

≤0.5%

电源

三相四线制,380V,50Hz   3220V,60Hz可选

噪声dB(A)

≤75

操作方式(触控系统)

采用10.4#触控屏

容器类别

一类

设计压力(MPa

≥5.020℃)

设计温度(℃)

40

贮存容器容积(L

300L

贮存容器贮液量(kg

300kg

规格

设备尺寸(长**高)

2700mm*1300mm*1880mm

设备质量

1650kg





标准配置

l   SF6气体回收装置                      1

l   DN20  DN40, 5米长DN20橡胶软管        1

l   3米长DN8橡胶灌瓶管                   1

l   回收装置与开关设备的转换接头         1

l   钢瓶连接头                           1

l   中文说明书                           1

l   出厂检验报告等用户资料               1


服务保障

l   提供现场培训指导,开展现场演示操作。

l   提供详尽的中文说明书和用户指导。

l   一年免费保修,终身备品支持和维护。

l   热线电话365天全天候解答用户的咨询。
