产品详情/ Product details
SF6充气抽真空装置（Winfoss-R5）主要设计目的是将SF6开关的维护成本降到低点，所采用的数字式真空表可以直观精确的显示真实真空度，高性能真空泵能够显著的提高抽气速率；精心设计的电磁真空装置，可防止在抽真空过程中因意外停电导致真空泵内油反充到SF6开关内。整个SF6气体充气和抽真空装置包括：真空泵、数字式压力表、电磁真空装置、安全阀、压力调节器、输气管以及维护SF6断路器所必需的阀门和仪表控制部件。

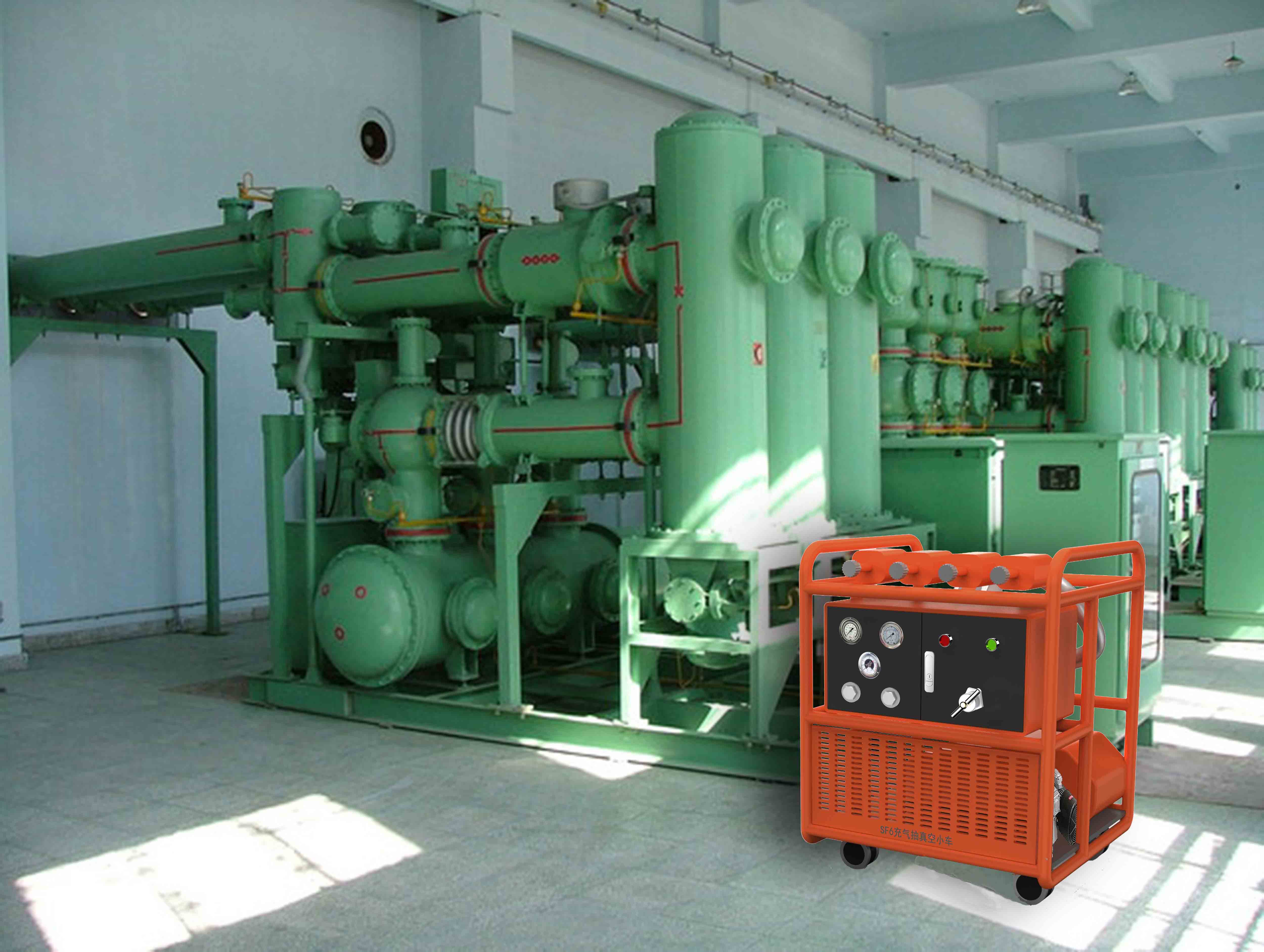

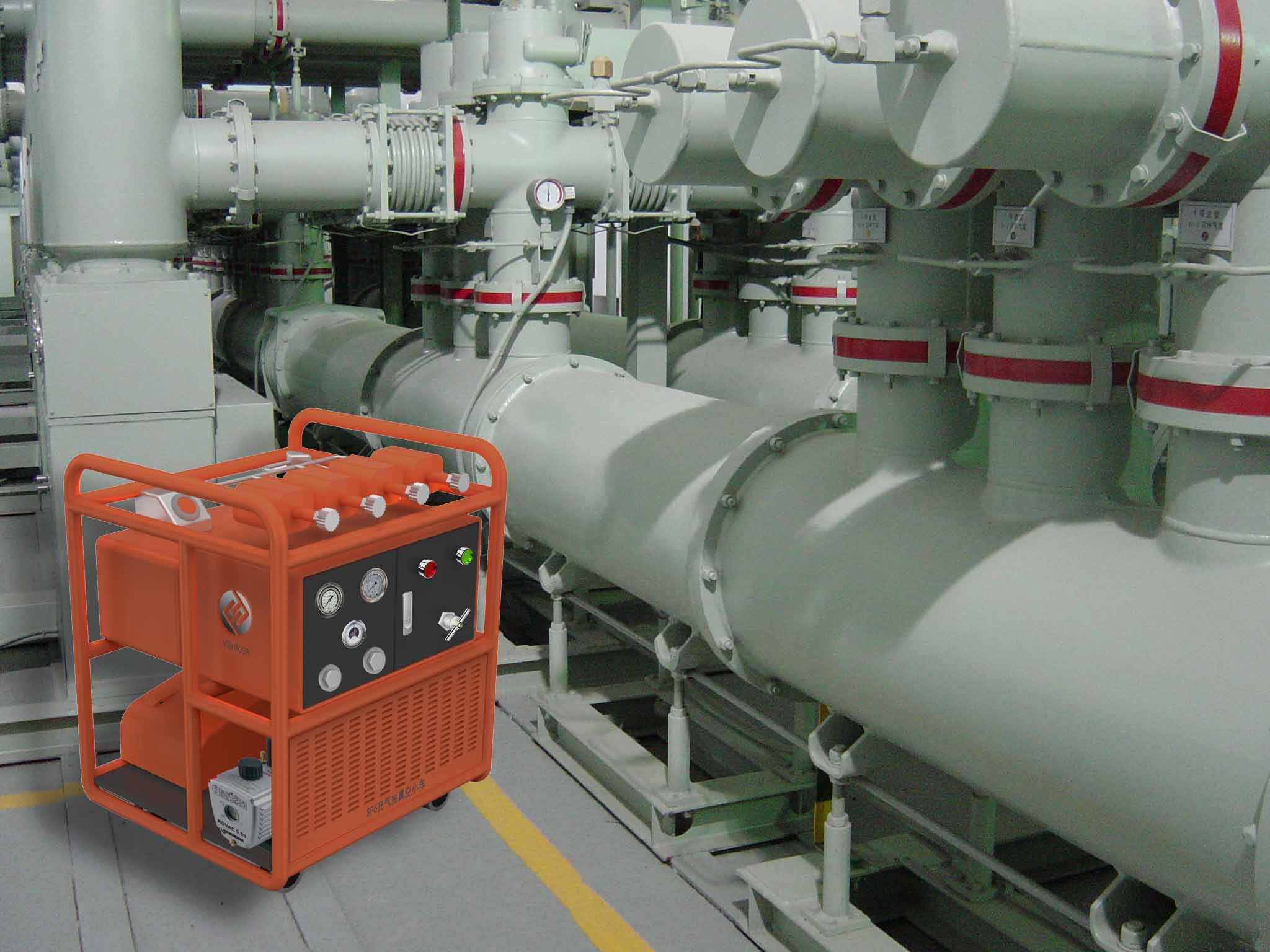

SF6充气抽真空装置（Winfoss-R5）
德国莱宝高性能真空泵，防返油装置设计； 直观精确显示真空度、高抽气速率！
概述
SF6充气抽真空装置（Winfoss-R5）主要设计目的是将SF6开关的维护成本降至低点，所采用的数字式真空表可以直观精确的显示真实真空度，高性能真空泵能够更快的提高抽气速率；精心设计的电磁真空装置，可防止在抽真空过程中因意外停电导致真空泵内油反充到SF6开关内。整个SF6气体充气和抽真空装置包括：真空泵、数字式压力表、电磁真空装置、安全阀、压力调节器、输气管以及维护SF6断路器所必需的阀门和仪表控制部件。
特点
l 对气瓶和设备抽真空。
l 抽真空、充气速率高，能耗少。
l 多种功率和多种真空泵可选。
l 装置本身泄漏率﹤1%。
l 装置设有防返油措施。
l 自带真空表，简洁实用。
功能简介
l 抽真空：对SF6开关本体内残余气体通过电磁真空装置和驱动装置等，启动压力回差，使SF6开关本体内达到标准要求的真空状态。
技术指标
型 号 | 真空泵速率 | 备注 |
15m3/h |
| |
Winfoss-R5L8 | 30m3/h |
|
Winfoss-R5L15 | 54m3/h |
|
Winfoss-R5L30 | 108m3/h |
|
Winfoss-R5L70-100 | 252m3/h | 可选用罗茨泵机组 |
Winfoss-R5L150-300 | 540m3/h | 可选用罗茨泵机组 |
标准配置
l SF6充气抽真空装置小车 1台
l 5m高压输送管（液态输送） 1根
l 5m低压输送管（气态输送） 1根
l 回收车与开关设备的转换接头 1只
l 钢瓶连接头 1只
l 防尘防雨罩 1只
l 中文说明书 1本
l 出厂检验报告等用户资料 1套
服务保障
l 提供现场培训指导，开展现场演示操作。
l 提供详尽的中文说明书和用户指导。
l 一年免费保修，终身备品支持和维护。
l 用户档案信息化管理，客服部每半年度回访与跟踪服务。
l 热线电话365天全天候解答用户的咨询。
