产品详情/ Product details
无线式SF6气体密度压力变送器（WFS–S6PTW）
采用瑞士进口新型数字高精度传感器技术，内部自带校准参数,确保高精度,其重新校准的周期在两年以上，传感器内部电路设计自动补偿由温度、污染、老化引起的漂移，确保长期可靠的高精度测量,创新的温度补偿算法及出厂前多点温度的补偿校验，很大程度上改善了传感器的温度漂移，保证了宽温度范围内的高精度测量。
产品概述
l 瑞士进口新型数字高精度传感器技术，内部自带校准参数,确保高精度,其重新校准的周期在两年以上。
l 传感器内部电路设计自动补偿由温度、污染、老化引起的漂移，确保长期可靠的高精度测量。
l 创新的温度补偿算法及出厂前多点温度的补偿校验，大大改善了传感器的温度漂移，保证了宽温度范围内的高精度测量。
性能/优势
l 可选LoRa或NB窄带物联方式，无线无源式设计。
l 瑞士进口新型数字高精度传感器技术。
l 可监测在线压力(绝对压力 0 … 14 bar)。
l 高响应速度及出色的长期稳定性；
l 防冷凝结露，抗微粒污染、油蒸汽及多数化学品。
l 出厂前的多点温度补偿校验。
l 优良的抗干扰能力。
l IP65防护等级，即使恶劣的环境下也能提供良好的保护。
l 通过标配的 RS485接口及功能强大的服务软件，提供全面的传感器设置，数据传输，软件升级及维护功能。
技术参数
l 压力测量范围： 0 ~14 bar（绝对压力）
l 温度测量范围： -40 ~+125℃
l SF6或SF6/N2 混合气密度： 0 ~100 kg/m3
l 温度精度
0 ~+50℃ ±0.3℃（标准）
-40…0℃及+50…+125℃ ±0.5℃（标准）
压力精度@20℃ ±0.3%FS
压力随温度漂移 ±0.01bar/10℃
密度精度(pure SF6, 0 … 14 bar)
0 … +40℃ ±1%FS
-40…+60℃ ±2%FS
l 输出方式
数字输出： RS485 Modbus RTU
连接器： 5-pin M12或LoRa或NB无线通信
l 供电电源
正常测量：16~30V /30mA,推荐24V
可选无源： 可选内置1200mAh高能锂电池
l 工作环境
工作温度 ： -40~+85℃
存储温度 ： -30~+80℃
相对湿度 ： 0~95%RH
压力环境 ： 0~10bar
l 其他参数
外壳材质 ：不锈钢
防护等级 ：IP65或可选IP66
机械部件连接： ISOG 1/2;
不锈钢网过滤器 ：过滤等级30~45um
电磁兼容 ： 符合IEC 61326-1

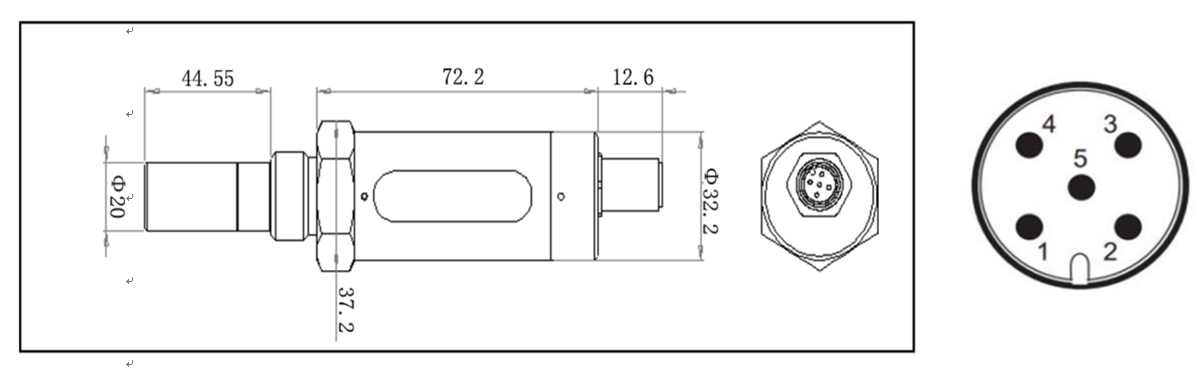

l 尺寸规格及端子定义图
Pin | 1 | 2 | 3 | 4 | 5 |
Signal | V+ | V- | RS485 B (D-) | RS485 A (D+) | NC |
Cable Color | 棕 | 白 | 蓝 | 黑 | 灰 |
l 通讯参数
出厂设置参数如下：
地址: 1
波特率: 9600bps
响应超时: 1秒
响应延时: 0毫秒
帧间隔: 7个字符
数据长度:8，奇偶校验位: None，停止位：1
l 存储寄存器定义
逻辑通道、数据和保持寄存器
保持寄存器总共有4个
可用MODBUS 指令0x03来读取数据，0x06来写入
一个过程数据由2个字节组成（1 个保持寄存器）
l 过程数据存储寄存器地址表
寄存器地址 | 数据类型 | 长度（字节） | 数据 | 单位 | 读/写 |
1 | int | 2 | SF6温度 | ℃ | R |
2 | int | 2 | SF6压力 | MPa | R |
3 | int | 2 | SF6密度 | kg/m3 | R |
4 | int | 2 | SF6 P20 | MPa | R |
l 通讯设置存储寄存器地址表
寄存器地址 |
长度字节 |
内容 |
默认 |
读/写 |
50 | 2 | 设备重启(写入1重启设备,仅支持单寄存器读写操作) |
只写 | |
51 | 2 | 设备地址(1…247,仅支持单寄存器读写操作) | 1 |
读/写 |
53 |
2 | 波特率：1200\2400\4800\9600\14400\19200\38400\57600,仅支持单寄存器读写操作 |
9600 |
读/写 |
注意事项
【1】该寄存器地址表只适用于复龙站密度控制器项目。
【2】采用03指令读取数据时,返回的数据格式不符合标准Modbus协议标准,依照下部实际格式解析数据(主要是保持与复龙站现有密度控制器相同的数据返回帧,以便复龙站现有的应用软件系统能正常解析数据)
主要区别点:返回的数据帧格式中字节数为2个字节,如下部响应帧中的 00 08(与标准Modbus区别在于：标准Modbus返回帧响应帧中只有1个字节数据,切记)
请求帧:CB 03 00 01 00 04 04 63 |
响应帧:CB 03 00 08 09 92 00 34 0d 3d 00 34 ba cc |
数据解析：设备地址=203, 温度=24.500000, 气压=0.520000, 密度=33.889999, P20=0.520000 |
服务保障
l 提供现场安装、调试及培训指导，开展现场演示操作。
l 提供详尽的中文说明书和用户指导。
l 质保一年，终身备品支持和维护。
l 热线电话365天全天候解答用户的咨询。
