SF6气体密度继电器（WINFOSS-D6)
精工制造、参数和接口规格可定制；可适用于国内外各种开关厂接口安装和应用！
概述

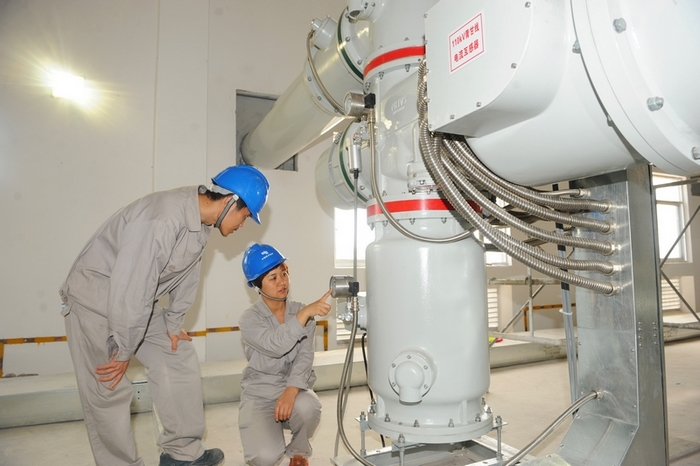

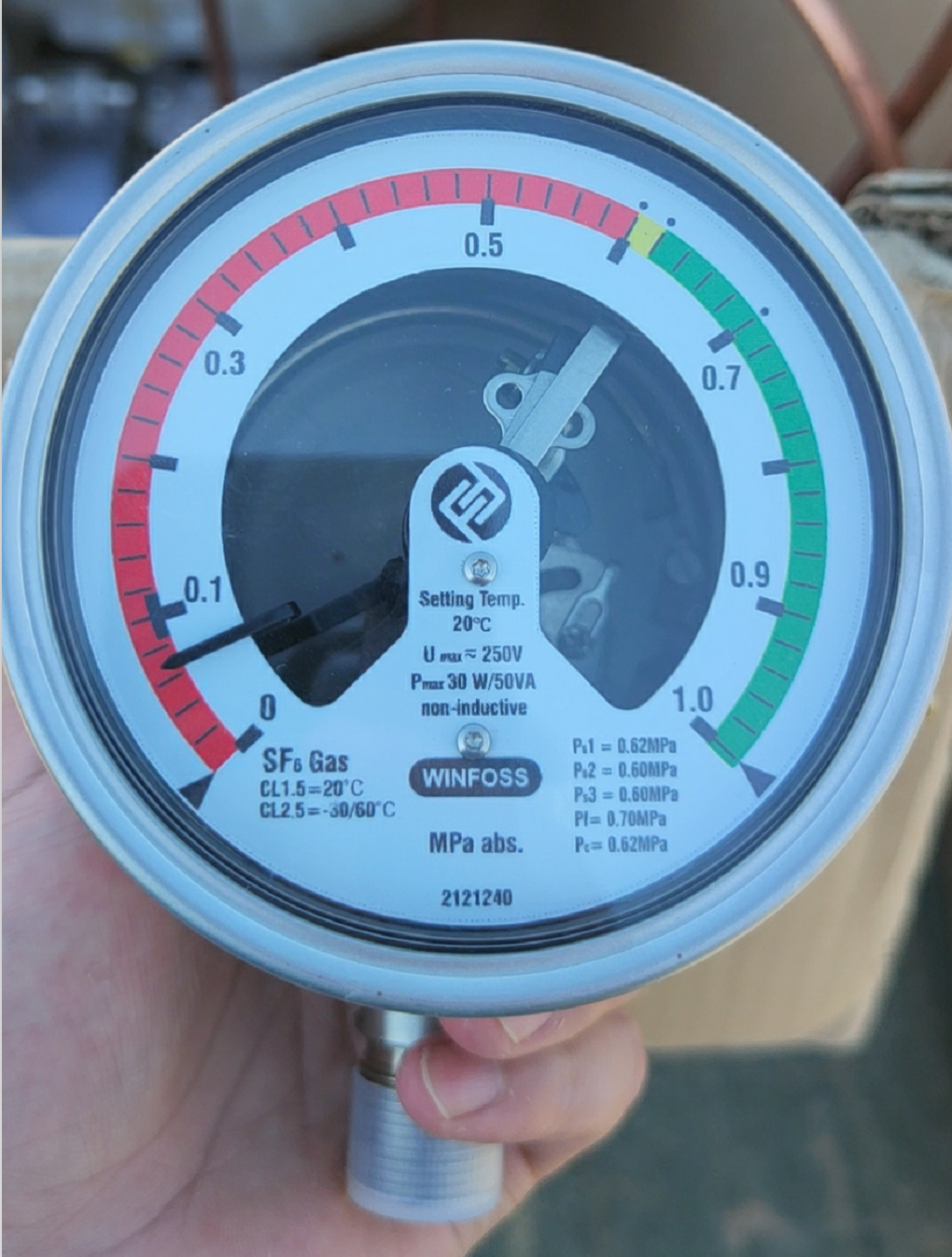

SF6气体密度继电器(WINFOSS-D6)，主要用于监控密封容器中SF6气体的密度。多应用在以SF6气体作为绝缘介质的高压电气设备上，且适用于户外恶劣工作环境。该密度继电器有两组或三组接点（根据不同需求定义），可发出超压、报警和闭锁控制信号，并带有指示显示。密度继电器内灌硅油，以提高抗震和抗冲击能力。

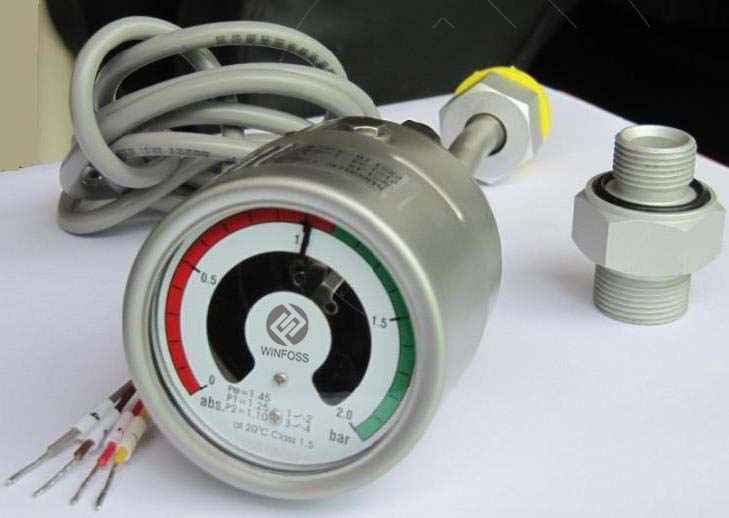

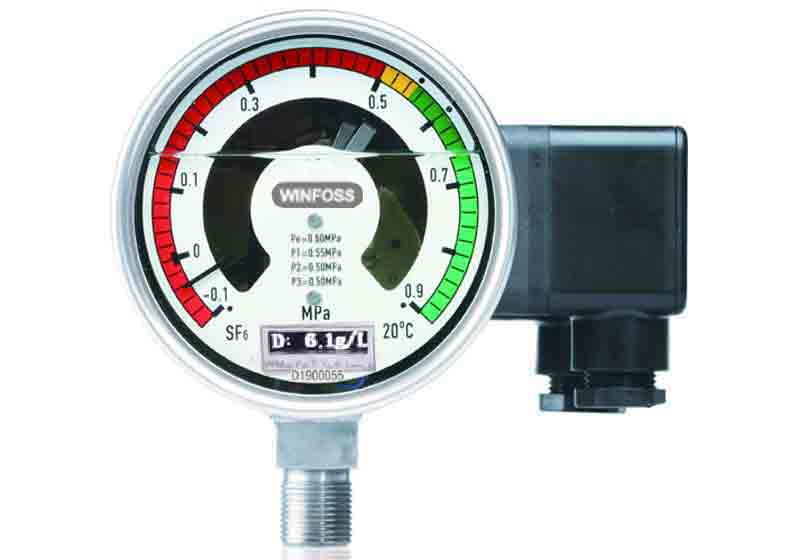

另外还可定制远传式SF6密度继电器(WINFOSS-GDC-R)，内部集成了精密压力传感器与数字温度传感器，采用高性能微处理器对压力和温度信号进行采集，以经验公式计算出20℃下的标准压力值，通过数据总线传输到上位机中。另外也可以通过4-20mA的标准信号接入到控制室的监控系统中，特别适合对多个SF6气室的集中监视，可以将整个监视区域内的密度信息传到控制室，利用微机实时显示并存储数据，还可以描绘并打印日、月、年密度变化曲线。
原理介绍
其中远传式SF6密度继电器包含两部分，一部分是传统密度继电器的指针指示和控制部分，另外一部分是满足在线监测需求而增加的智能监测和通信部分。
l 指示和控制原理：
SF6气体密度继电器表盘上指针指示的SF6气体密度值是以SF6气体经温度补偿后的压力来表示，即表示为20℃时的标准压力值。SF6密度继电器在额定压力下工作，当环境温度发生变化时，SF6气体的压力也发生变化，密度继电器内部的温度补偿单元对变化的压力进行修正，使其压力示值不变。当SF6气体发生泄漏，压力就下降，降到报警设定值时，密度继电器一对接点输出报警信号，此时要求用户对设备补气，如果压力继续下降，降到闭锁设定值时，密度继电器一对接点输出闭锁信号，使设备的控制系统进行闭锁，从而实现对电气设备的安全运行保护。
l 智能监测和通信原理

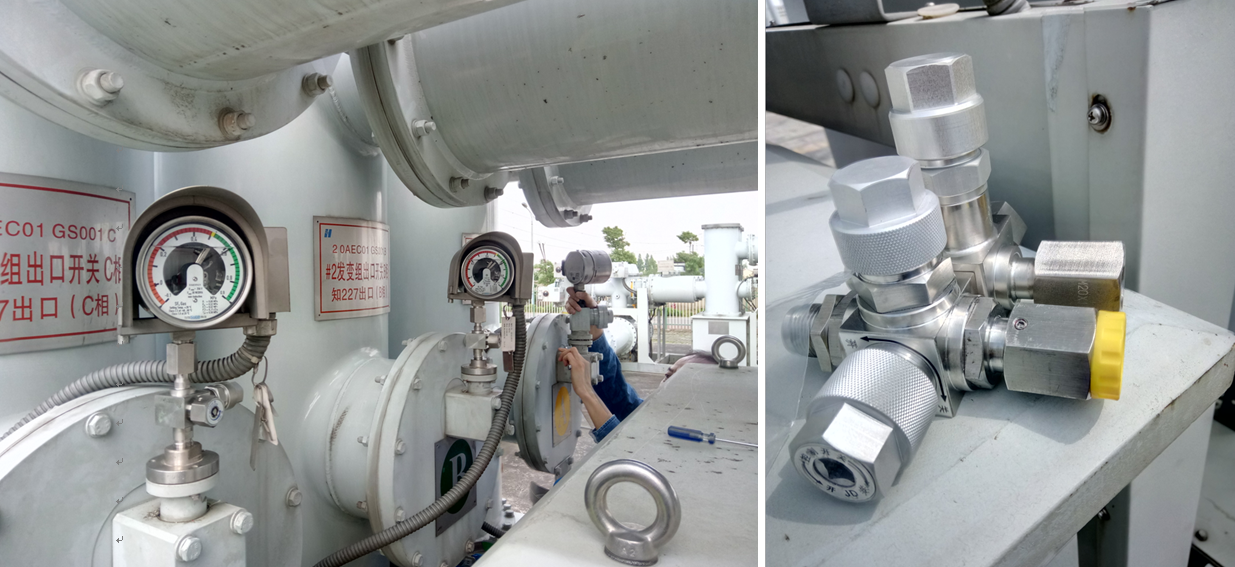

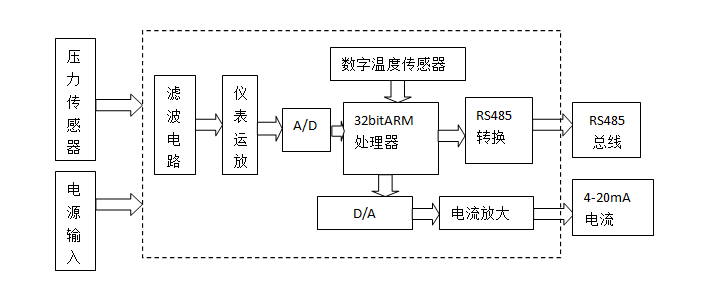

密度继电器内的智能模块主要监测压力传感器信号，通过滤波和运放，再经过高精度A/D转换得出数字信号，然后由高性能处理器结合温度信号换算出密度，可采用D/A转换出模拟信号，再转换为4-20mA电流信号输出，另外一路采用RS485总线输出。
尽管这些解决方案可以满足为设备提供安全保护的需求，但是它们却一直未能满足一些非专业人士在应急或者更复杂的安全需要。特别是缺少更有效的工具来及时、专业地解决问题，比如你至少存在以下问题中的一个或多个，而长期未得到解决。
技术参数
l 测量范围：-0.1～0.9Mpa
l 精度等级：1.5级
l 智能模块电源：DC 12～30V 功耗<30mA
l 智能模块输出方式：RS485和4-20mA
l 智能模块通信规约：IEC60870-5-103 或者根据客户要求定制
l 抗震性能：20m/s2
l 抗冲击性能：300m/s2
l 绝缘电阻：各引线间、引线与外壳间绝缘电阻＞200M&Omega
l 外壳防护等级：IP65
l 密封性能：≤10-9 Pa·m3/s
l 触点容量：AC/DC 250V，30VA/W
l 工作环境：相对湿度≤95%RH
l 额定压力＞0.5Mpa时，环境温度为-25℃～+60℃
l 额定压力≤0.4Mpa时，环境温度为-40℃～+60℃
l 耐受电压：2KV,50Hz
l 电气寿命：100000次
特点
l 在传统密度继电器基础上内置了智能模块，既保留了机械式密度继电器可靠稳定的优点，又满足了SF6密度进行在线监测的需求
l 全不锈钢外壳，防水防腐性能好，且外型美观
l 感温元件采用进口材料，性能稳定，一致性好
l 控制一体
l 充有硅油，具有抗振动，耐冲击
l 触点装置为磁助式、高性能电接点
l 规格齐全，可根据用户接点要求进行定制加工
服务保障
l 提供现场培训指导，开展现场演示操作
l 提供详尽的中文说明书和用户指导
l 质保一年，终身备品支持和维护
l 热线电话365天全天候解答用户的咨询。
